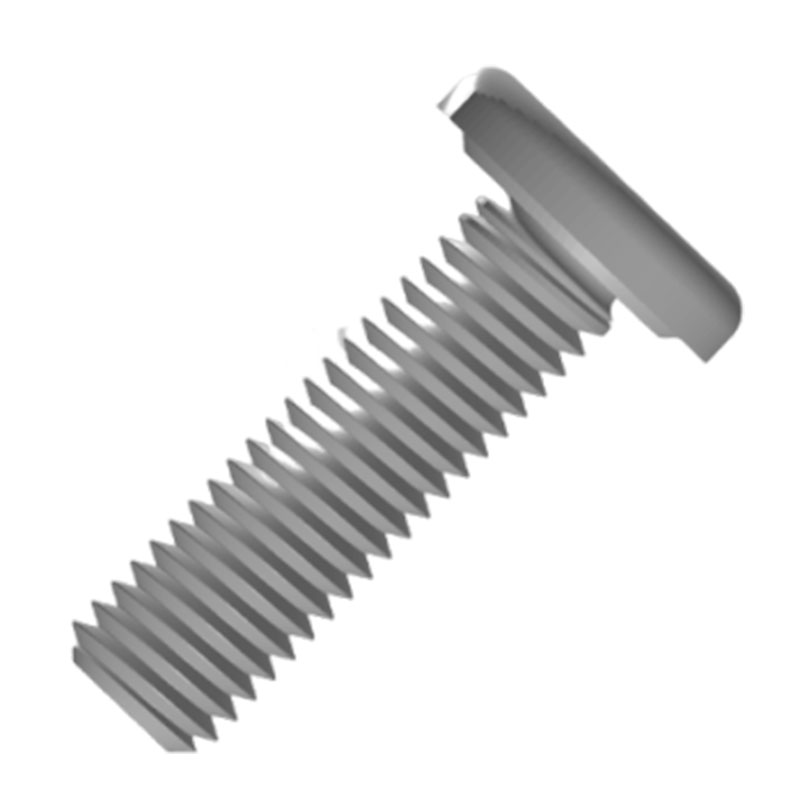

Проекційні приварні шпильки типу UR

Виступові приварні шпильки типу UR, вироблені постачальником Xiaoguo®, відповідають стандартам IFI 148-4-2002. На виробничих підприємствах вони зазвичай використовуються для з’єднання товстих металевих компонентів, і надійне зварювання цих компонентів є життєво важливим. Ми можемо запропонувати безкоштовні зразки.

Модель:IFI 148-4-2002

Надіслати запит

Опис продукту

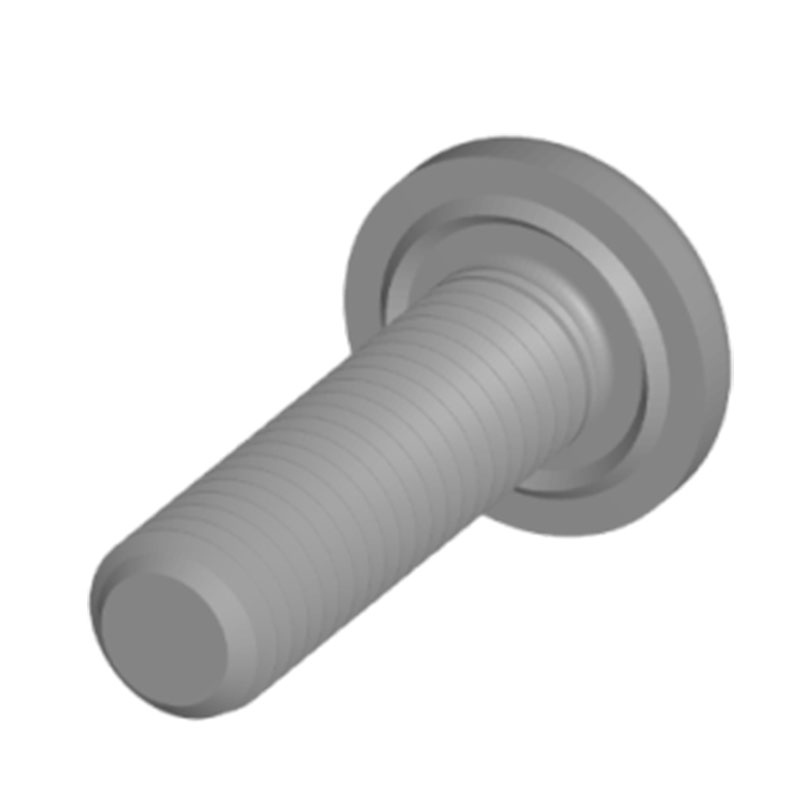

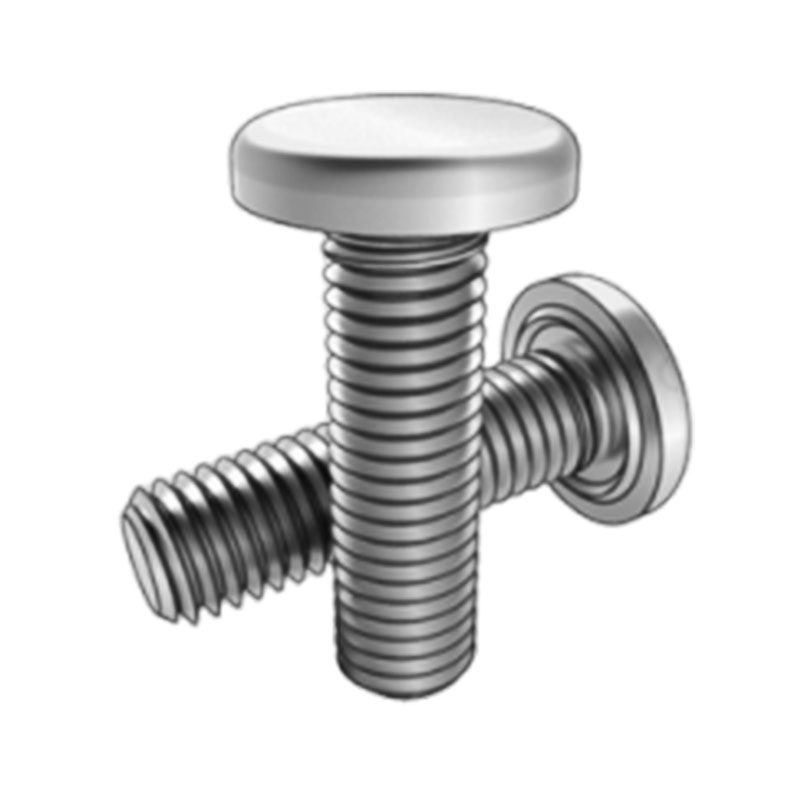

Виступаючі приварні шпильки типу UR мають велику круглу плоску форму головки з гладкою та плоскою поверхнею, що може збільшити площу контакту з поверхнею з’єднаного компонента. Їх часто використовують при з'єднанні тонких пластин і декоративних елементів.

Особливості продукту

Повністю різьбові шпильки з овальним кінчиком, по суті, мають нитки, що проходять через всю шпильку, з одним кінцем, який поступово звужується до овальної головки. Це як напрямна, яка плавно направляє шпильки в отвори під час встановлення. Це означає, що у вас менше шансів пошкодити різьблення на деталях, особливо під час роботи вручну або у вузьких просторах. На іншому кінці використовуйте стандартну гайку.

Після завершення зварювання виступаючі приварні шпильки типу UR утворюють високоміцне з’єднання з деталлю, здатне витримувати великі сили розтягування, зсуву та вібрації. Навіть під час тривалого використання, піддаючись зовнішнім силам або вібрації обладнання, малоймовірно, що він послабиться або впаде, як, наприклад, під час зварювання з’єднувальних вузлів між сталевими балками та сталевими колонами в будівельних сталевих конструкціях, що може забезпечити стабільність будівельної конструкції.

Точність обробки різьблення виступаючих зварних шпильок UR висока. Вони щільно та плавно прилягають до стандартних гайок або компонентів із внутрішньою різьбою, і під час встановлення не виникне таких проблем, як залипання або прослизання різьби. Це гарантує легкість і точність подальшого встановлення інших компонентів, тим самим покращуючи загальну якість складання.

Виступаючі приварні шпильки типу UR дуже прості в експлуатації та не вимагають складного процесу позиціонування. Під час процесу зварювання спеціальна рельєфна конструкція на головці дозволяє швидко приклеїти його до зварювальної деталі. Після ввімкнення зварювального обладнання піднята частина швидко плавиться, міцно приварюючи шпильку до зварювальної деталі. Це значно скорочує час монтажу та підвищує ефективність виробництва.

Параметри продукту

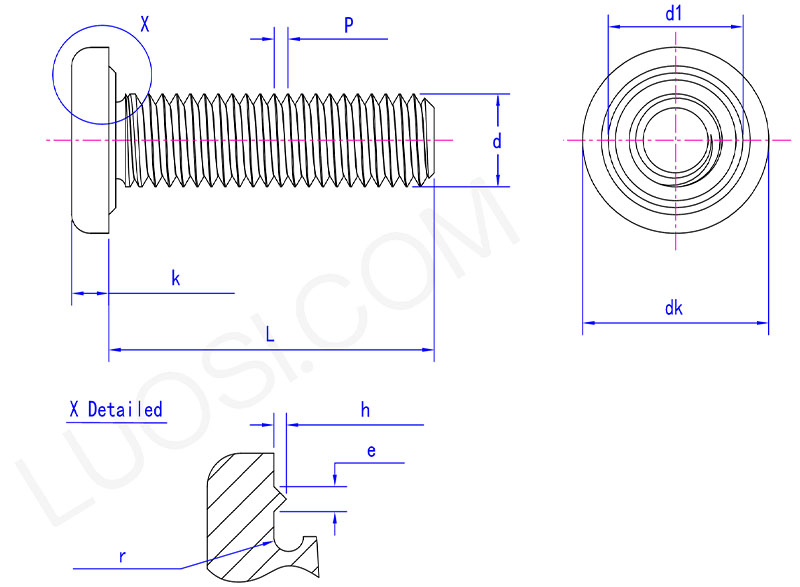

Type UR projection weld stud parameter

Пн	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk хв	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k хв	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h макс	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
год хв	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
