Тип TD Проекційні приварні шпильки

Конструкція виступаючих зварних шпильок типу TD сприяє утворенню надійного з’єднання на поверхні металу. Виступаюча частина може концентрувати зварювальне тепло, роблячи процес зварювання швидким і стабільним. Компанія Xiaoguo® суворо дотримується стандартів IFI 148-3-2002 щодо виробництва.

Модель:IFI 148-3-2002

Надіслати запит

Опис продукту

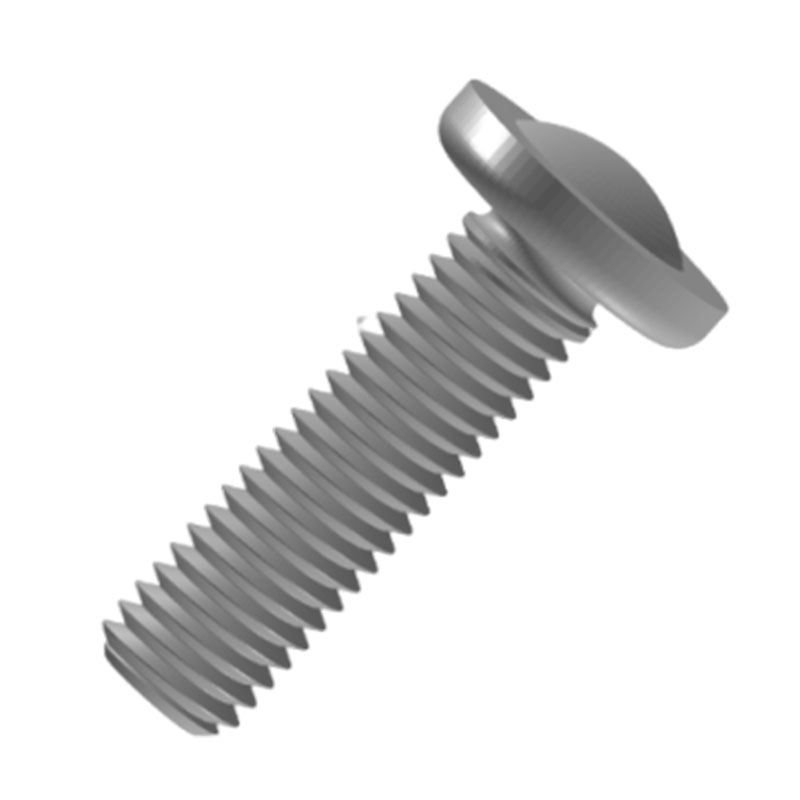

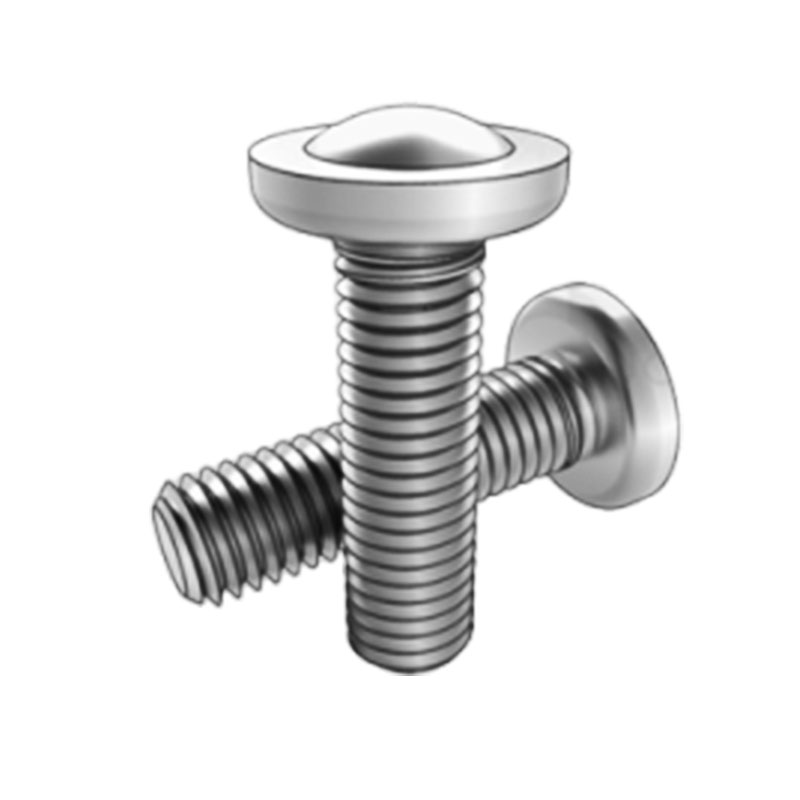

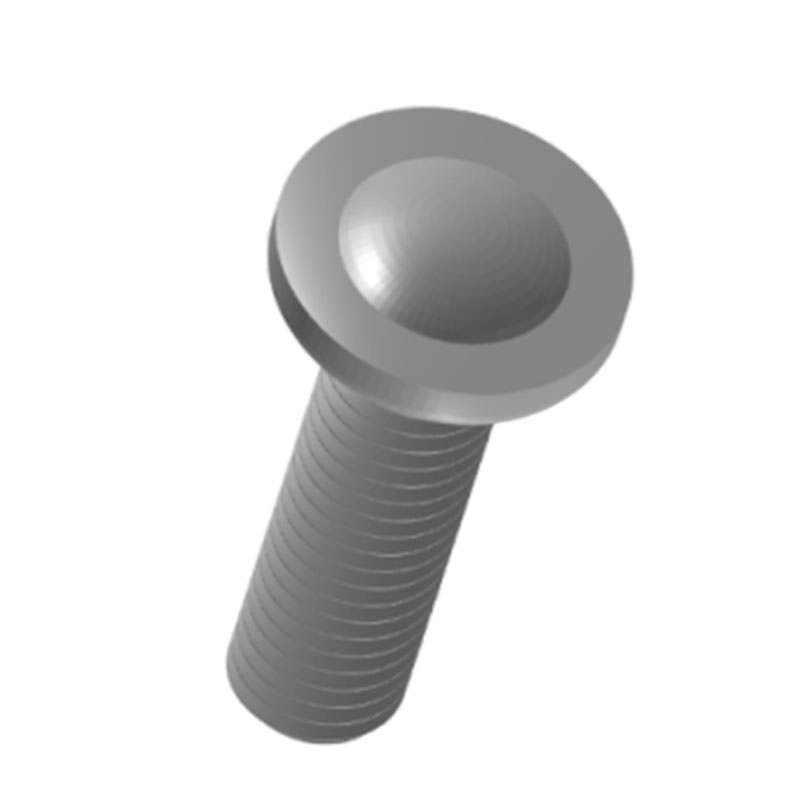

Виступні приварні шпильки типу TD мають круглу головку з корпусом стрижня з різьбленням, прикріпленим внизу. Область переходу між головкою і стрижнем дуже плавна і рівна. Доступні різні розміри та довжини різьби, які можна адаптувати до різних сценаріїв, що вимагають зварювальної фіксації.

Параметри продукту

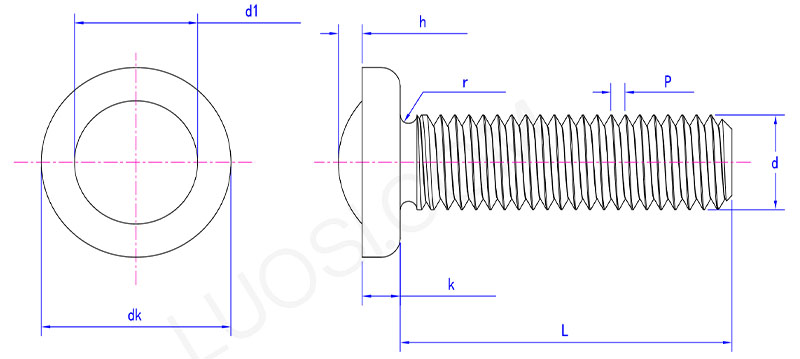

type TD projection weld stud parameter

Пн	#6	#8	#10	1/4	5/16	3/8	1/2
P	32	32	24	20	18	16	13
dk макс	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk хв	0.24	0.303	0.368	0.485	0.605	0.725	0.975
k макс	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k хв	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d1 макс	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1 хв	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h макс	0.027	0.028	0.028	0.031	0.031	0.033	0.035
год хв	0.022	0.023	0.023	0.026	0.026	0.028	0.03
r макс	0.02	0.025	0.03	0.04	0.045	0.05	0.06

застосування

Зварні шпильки TD, що виступають, зазвичай використовуються в автомобільній промисловості. При виготовленні таких компонентів, як кузови та шасі автомобілів, зазвичай фіксують різні дрібні деталі на місці. Наприклад, встановити запірні механізми на двері автомобіля або закріпити невеликі опори на шасі. Після використання цих методів компоненти автомобіля не тремтітимуть і не видаватимуть сторонніх звуків під час руху.

Виступні зварні шпильки типу TD відрізняються від звичайних гвинтів. Завдяки цій спеціальній формі головки під час процесу зварювання струм може бути більш концентрованим, а розподіл тепла більш рівномірним. Якість зварного з'єднання особливо стабільна. Крім того, різьба оброблена дуже акуратно, і при закручуванні гайки вона йде дуже гладко, не застрягаючи.

Виступні приварні шпильки типу TD використовуються при складанні побутової техніки. Наприклад, при складанні зовнішнього корпусу пральної машини потрібно закріпити всередині кронштейн двигуна, приварити цю гвинтову колонку до зовнішнього корпусу, потім встановити кронштейн вгору і затягнути гайку. Полиці в холодильнику закріплені, встановлені дрібні елементи зовнішнього блоку кондиціонера. Використання цього методу для зварювання робить його міцним і зручним.

Особливості продукту

Виступні приварні шпильки типу TD забезпечують зручність і міцність під час зварювання. При зварюванні це надзвичайно зручно. Просто покладіть на нього зварний елемент, не потрібно турбуватися про вирівнювання. Після ввімкнення живлення гвинти та зварювальні деталі з’єднаються разом дуже швидко з надзвичайно високою ефективністю. Крім того, зварювання надзвичайно міцне. Незалежно від того, тягнуть його чи трясуть, він не легко від’єднається.
