Тип B 12 гвинтів з фланцем Піонта

Фланцеві гвинти типу B 12 піонтів спеціально розроблені для проектів, які потребують додаткової стабільності. Вам легше контролювати під час затягування. Фланцева основа може розподілити тиск і запобігти пошкодженню. Компанія Xiaoguo® має багатий асортимент. Ви можете зв'язатися з нами в будь-який час.

Надіслати запит

Опис продукту

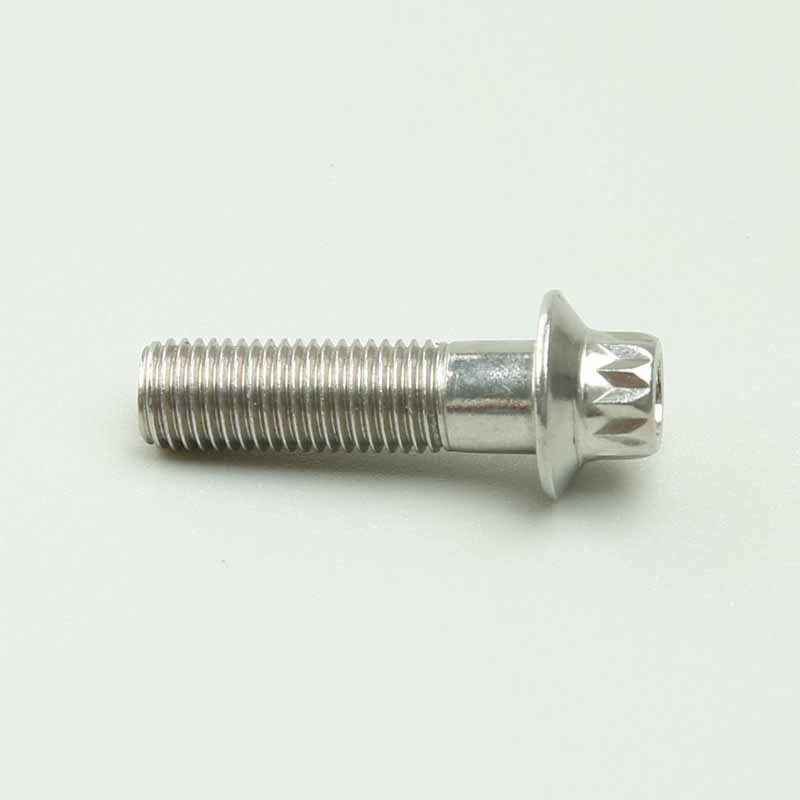

Тип B 12 гвинтів з фланцеммають 12 кутів у голові та фланцеву пластину внизу. Він легше затягується і рідше зісковзує. Фланець у нижній частині схожий на невелику прокладку, яка може збільшити площу контакту з нерухомим об'єктом і відповідати різним вимогам до встановлення.

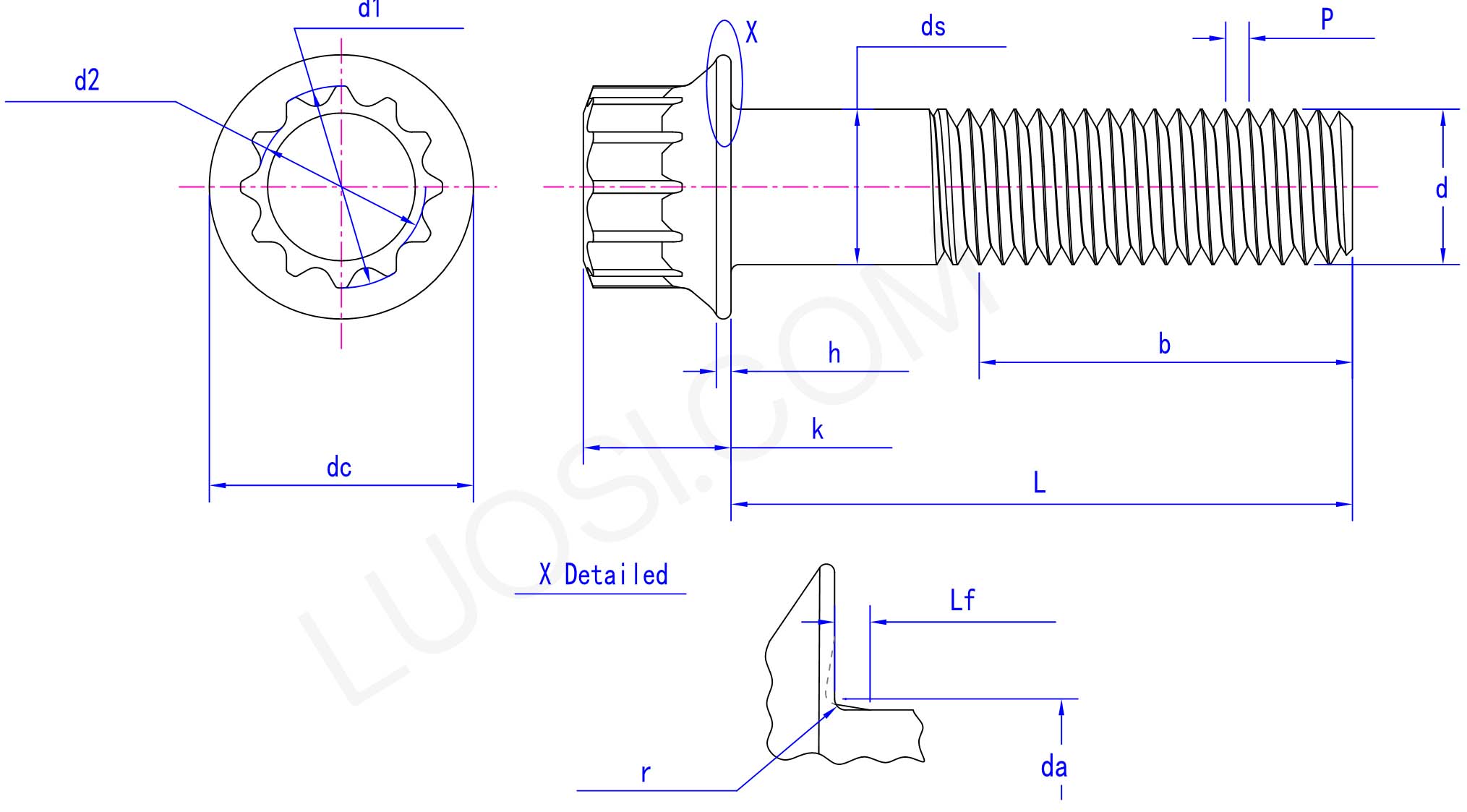

Параметри продукту

Пн	M5	M6	M8	M10	M12	M14	M16	М20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds макс	5	6	8	10	12	14	16	20
ds хв	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
постійний струм макс	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
год хв	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k макс	5	6	8	10	12	14	16	20
d1 макс	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 хв	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 макс	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 хв	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
да макс	5.6	6.7	8	11	13	15	17.5	22
Lf макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf хв	0.7	0.8	1	1	1	1	1.6	2.1
r хв	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

застосування

12-точкові гвинти типу B підходять для наднизьких рукавів. Конструкція з дрібною головкою підходить для ситуацій, коли стандартні фланцеві болти не можна затягнути, наприклад, у вузьких моторних відсіках або компактних електронних пристроях. Фланці все ще можна використовувати як вбудовані прокладки. Його можна використовувати для двигунів стрічкових конвеєрів або баз насосів без фіксуючих прокладок.

Вид Б 12 сіонтгвинти використовуються для складання сільськогосподарських редукторів. Коробка відбору потужності трактора схильна до бруду та ударів. Вони можуть ущільнювати фланці корпусу в будь-який час року. Зубчаста нижня поверхня фланця може прокусити метал і більш стійка до вібрації та ослаблення, ніж гладкі прокладки. Під час технічного обслуговування в полі використовуйте 12-точкові ударні муфти, щоб загвинтити ці гвинти.

Під час роботи турбіна нагріється і почервоніє. 12-точкові гвинти типу B можуть закріпити теплоізоляційну пластину та не послабляться. Коефіцієнт теплового розширення фланця відповідає коефіцієнту теплового розширення ізоляційної пластини з нержавіючої сталі, що може запобігти її викривленню. Використовуйте 12-точковий гайковий ключ із пружною головкою біля вихлопної труби. Не використовуйте повторно - термоциклування послабить міцність металу. Відсутність такого призведе до плавлення джгута проводів.

Особливості продукту

Тип B 12піонтфланцеві гвинти мають унікальну структуру. Унікальна структура з 12 кутів і фланцевої пластини з 12 кутами робить затягування більш точним. Фланцева пластина також може запобігти застряганню гвинтів у закріпленому матеріалі. Поверхня пройшла оцинковку для подальшогопідвищити його антикорозійну здатність.
