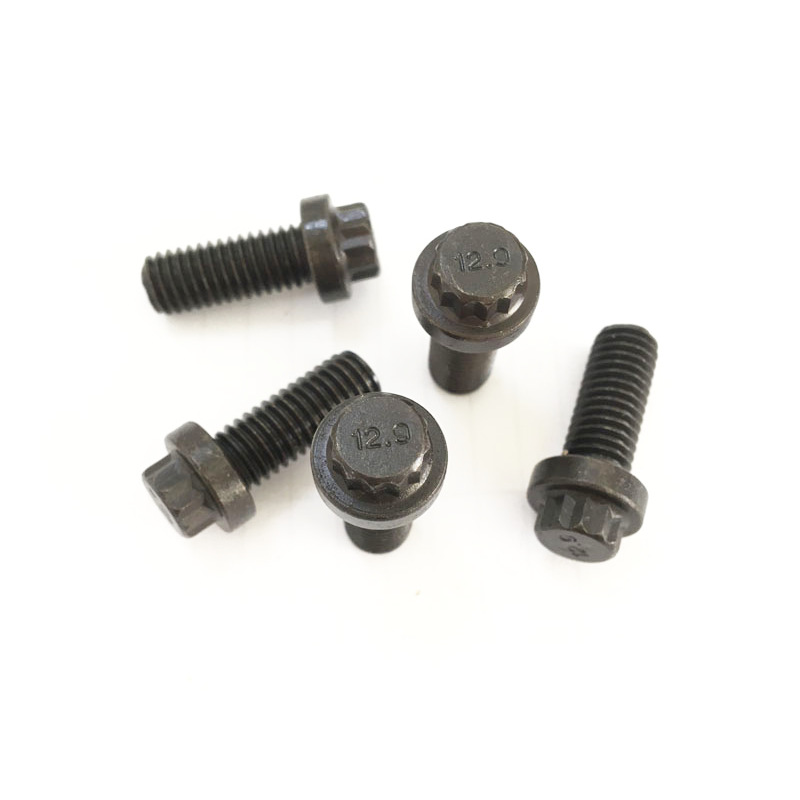

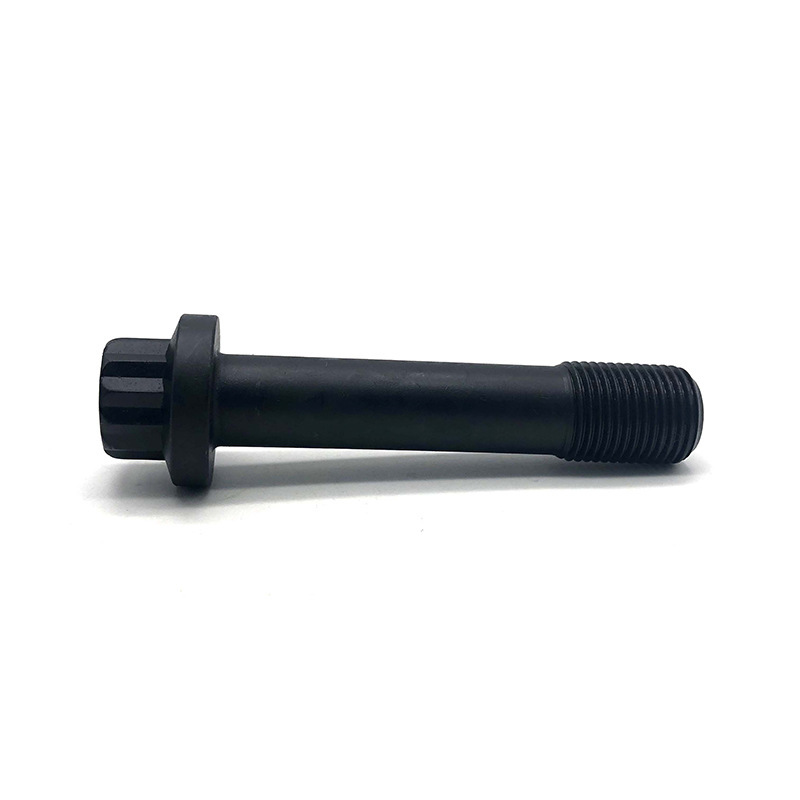

12 Гвинт з шлицевим фланцем

12-шліцевий фланцевий гвинт Xiaoguo® має 12-точкову конструкцію головки, яка ідеально підходить до накидного ключа. Навіть у обмеженому просторі його можна використовувати. Порівняно з шестигранною головкою, робочий простір зменшено на 50%. Прийдіть і дізнайтеся про ціну зразка, щоб відчути швидке встановлення.

Надіслати запит

Опис продукту

Вступ до матеріалів

Вибір матеріалів для 12-шліцевих фланцевих гвинтів дуже різноманітний, в основному поділяються на чотири категорії: вуглецева сталь, легована сталь, нержавіюча сталь і спеціальні сплави. Вибір матеріалу залежить від ваших конкретних вимог щодо міцності, стійкості до корозії, робочої температури та вартості.

（1）Вуглецева сталь

Вуглецева сталь є найбільш поширеним і економічно вигідним варіантом. За допомогою різних процесів термічної обробки (загартування + відпуск) можна досягти різних класів міцності від 4,8 до 12,9, щоб відповідати різним вимогам до навантаження. Він підходить для загальної промисловості, автомобільних конструкцій, будівництва та загального машинобудування.

（2）легована сталь

Додаючи до вуглецевої сталі такі елементи, як хром, молібден і нікель, а потім проходячи точну термічну обробку, механічні властивості сталі можна значно покращити. Міцність надзвичайно висока, і він має чудові властивості стійкості до втоми та удару. 12-шліцевий фланцевий гвинт із легованої сталі широко використовується в системах автомобільної підвіски, внутрішніх частинах двигунів, болтах вежі вітрової турбіни та важкій будівельній техніці.

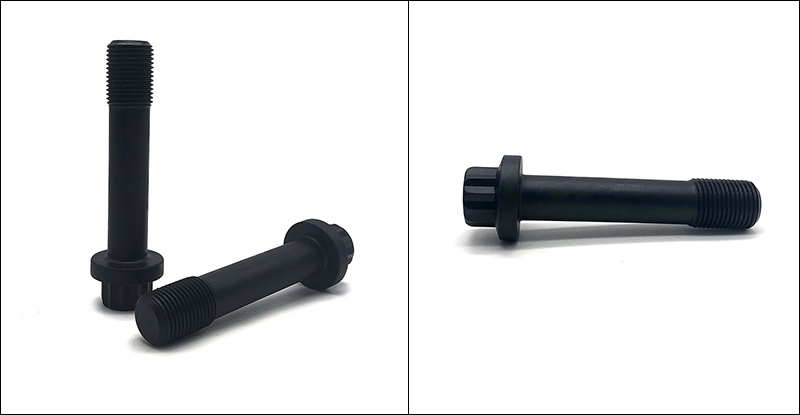

12 Spline Flange Screw

（3）Нержавіюча сталь

Основна перевага нержавіючої сталі полягає в її стійкості до корозії. Серед них 304 (A2) є найпоширенішим типом і підходить для обробки харчових продуктів і загального зовнішнього середовища; тоді як 316 (A4) був спеціально розроблений з додаванням молібдену, що робить 12-шліцевий фланцевий гвинт особливо придатним для середовищ із високим вмістом соляних бризок і висококорозійних середовищ, таких як океан, прибережні райони, хімічні заводи тощо.

（4）Спеціальний сплав

Спеціальні сплави включають Chrome-Moly, Ti, високотемпературні сплави, алюмінієві сплави, латунь тощо. Вони розроблені відповідно до конкретних вимог клієнтів, таких як стійкість до високих температур, легкість, провідність і відсутність магнетизму. В основному для спеціальних галузей промисловості, таких як аерокосмічна промисловість, перегони, медицина, нафтохімія та електротехніка.

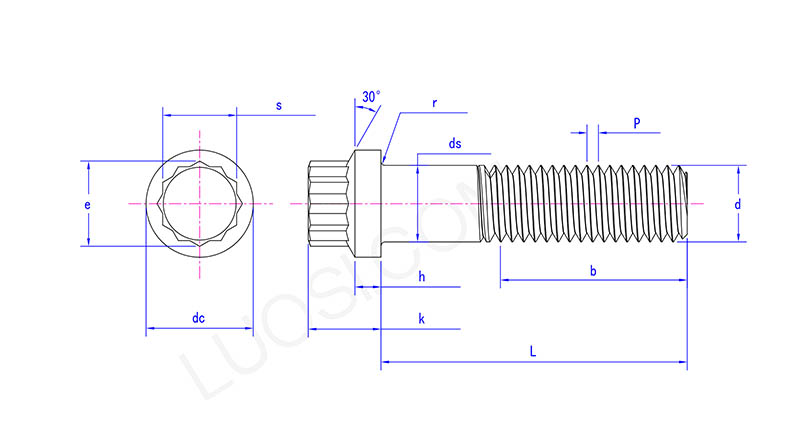

12 Spline Flange Screw

Пн	M22	M24	M27	М30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
постійний струм макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc хв	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds хв	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
е мін	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
год хв	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k хв	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r хв	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s хв	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Клас продуктивності та міцність на розрив

Ступінь продуктивності є основним показником, що визначає міцність 12-шліцевого фланцевого гвинта. Загальні класи продуктивності та їх відповідна міцність на розрив є такими:

（1）8.8 клас: мінімальна міцність на розрив становить приблизно 800 МПа (приблизно 116 000 фунтів на квадратний дюйм), що входить до середньо-високого діапазону міцності та є найбільш широко використовуваним.

（2）10.9 клас: Мінімальна міцність на розрив становить приблизно 1000 МПа (приблизно 145 000 фунтів на квадратний дюйм), підходить для сценаріїв, що вимагають високоміцних з'єднань.

（3）12.9 клас: Мінімальна міцність на розрив становить приблизно 1220 МПа (приблизно 177 000 фунтів на квадратний дюйм), що є одним із найвищих рівнів міцності серед легованих сталей.

（4）Мандарин клас 5: Міцність на розрив становить приблизно 120 000 psi, що еквівалентно метричному класу 8,8.

(5) Клас 8 за американським стандартом: міцність на розрив становить приблизно 150 000 фунтів на квадратний дюйм, що еквівалентно метричному класу 10,9.
