Тип A 12-точковий фланцевий гвинт

12-точкові фланцеві гвинти типу А - це кріплення з 12 кутами на головці з поверхнею фланця. Вони мають багато точок контакту, і їх непросто зісковзнути, якщо їх затягнути за допомогою інструментів. Болти, вироблені фабрикою Xiaoguo®, міцні та можуть витримувати важкі умови роботи. Ви можете оформити замовлення в будь-який час.

Надіслати запит

Опис продукту

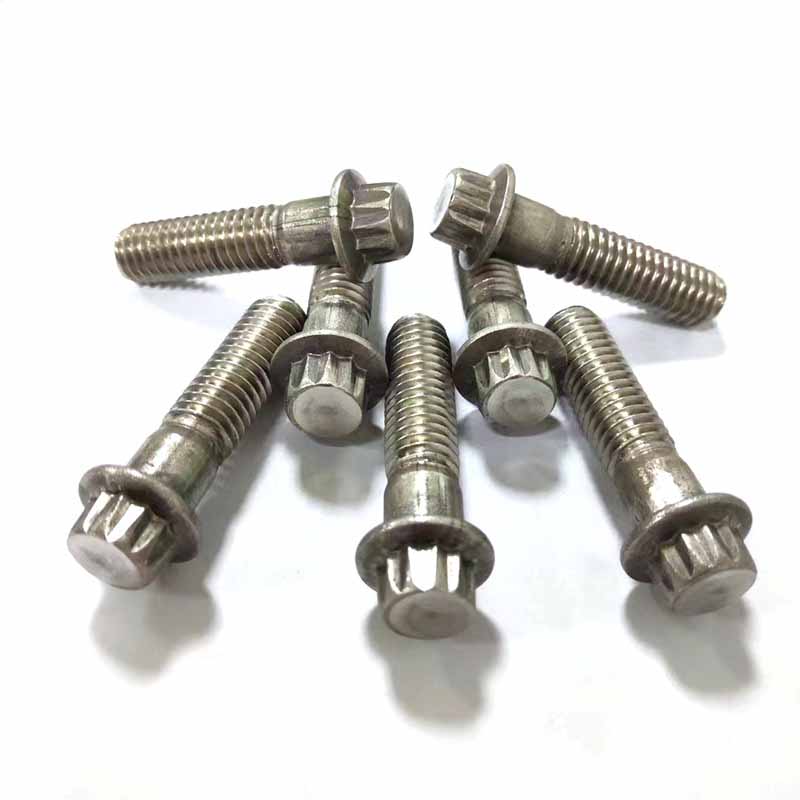

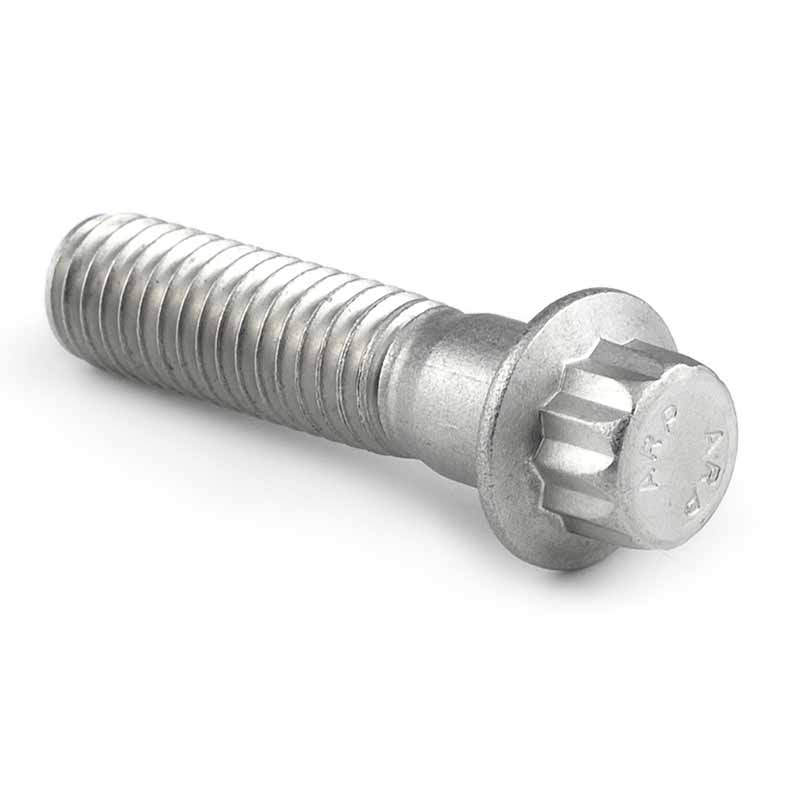

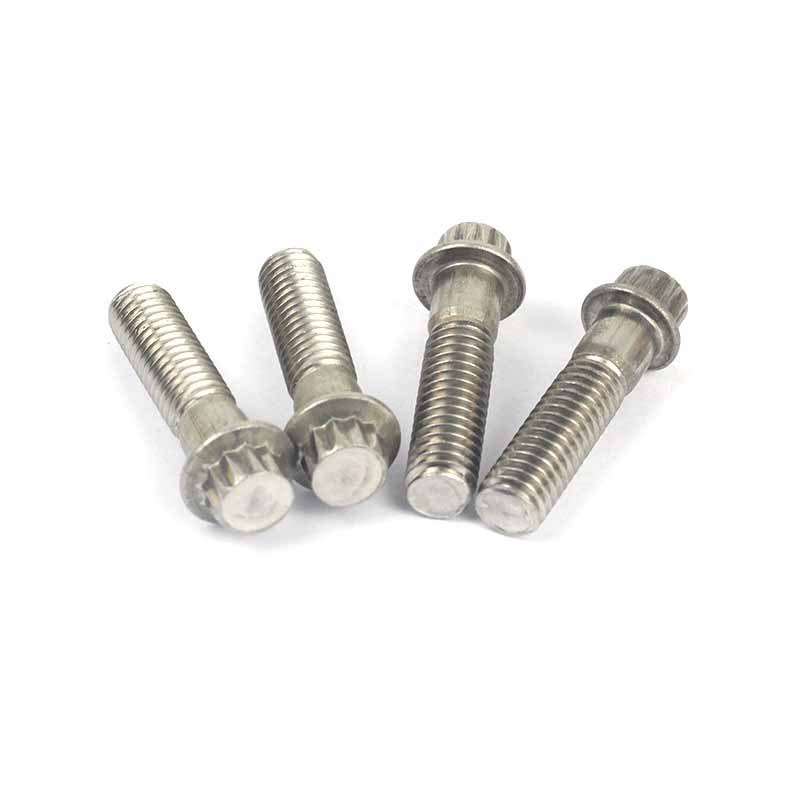

12-кутовий фланцевий гвинт типу A має 12 кутів на голівці, і його можна використовувати разом із спеціальним 12-кутовим торцевим ключем. Під головкою гвинта є пластина з фланцем. Корпус стрижня циліндричний і має ступінчасту структуру з гладкими стрижневими ділянками та повністю різьбовими ділянками.

Type A 12 Point Flange Screw

особливості

12-піонтні фланцеві гвинти типу A потребують спеціальних втулок. Ці 12 конструкцій рукавів дозволяють закручувати їх у вузькі місця, де інші гвинти не можуть. Вбудований фланець функціонує подібно до прокладки, заощаджуючи вам додаткову деталь. Це дуже зручно для вузьких моторних відсіків або панелей управління.

12-точкові фланцеві гвинти типу A можуть прискорити швидкість складання. Фланцева конструкція не потребує окремої прокладки, а 12-кутний приводний блок більш здатний приймати муфти під більшою кількістю кутів, ніж шестигранні гвинти. Для виробничих ліній, які виробляють електроприлади або машини, швидкість є вищою.

Гвинти типу A на 12 піонтів можуть запобігти ослабленню через вібрацію. Фланець збільшує тертя об поверхню. Його можна використовувати для насосів, компресорів або будь-яких компонентів, які вібрують, без необхідності фіксуючих прокладок. Інтегровані фланці можуть зменшити висоту та дуже підходять для електронних пристроїв або точних компонентів.

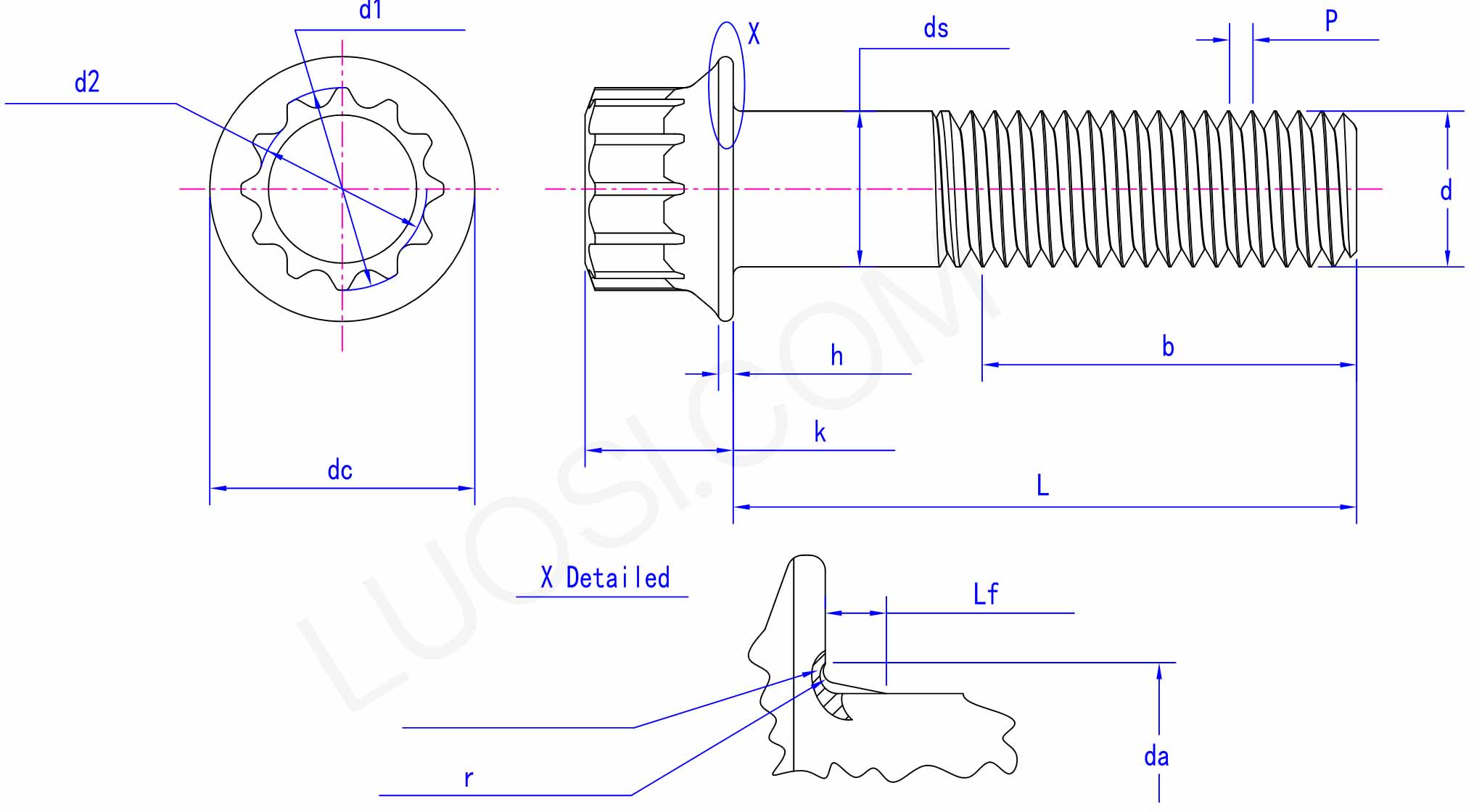

Параметри продукту

Пн	M5	M6	M8	M10	M12	M14	M16	М20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds хв	5	6	8	10	12	14	16	20
ds макс	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
постійний струм макс	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
год хв	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k макс	5	6	8	10	12	14	16	20
d1 макс	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 хв	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 макс	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 хв	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
да макс	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r макс	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r хв	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Переваги

Найбільша перевага фланцевих гвинтів типу A на 12 точок полягає в тому, що вони мають особливо сильну силу кріплення. Завдяки конструкції головки з 12 кутами під час затягування торцевого ключа можна застосувати більшу силу, щоб надійно закріпити гвинт на місці. Його ефективність запобігання ослабленню дуже очевидна на машинах, що працюють на заводі, і транспортних засобах, що рухаються. Вони можуть зменшити загрозу безпеці та поломки обладнання, спричинені ослабленням.
