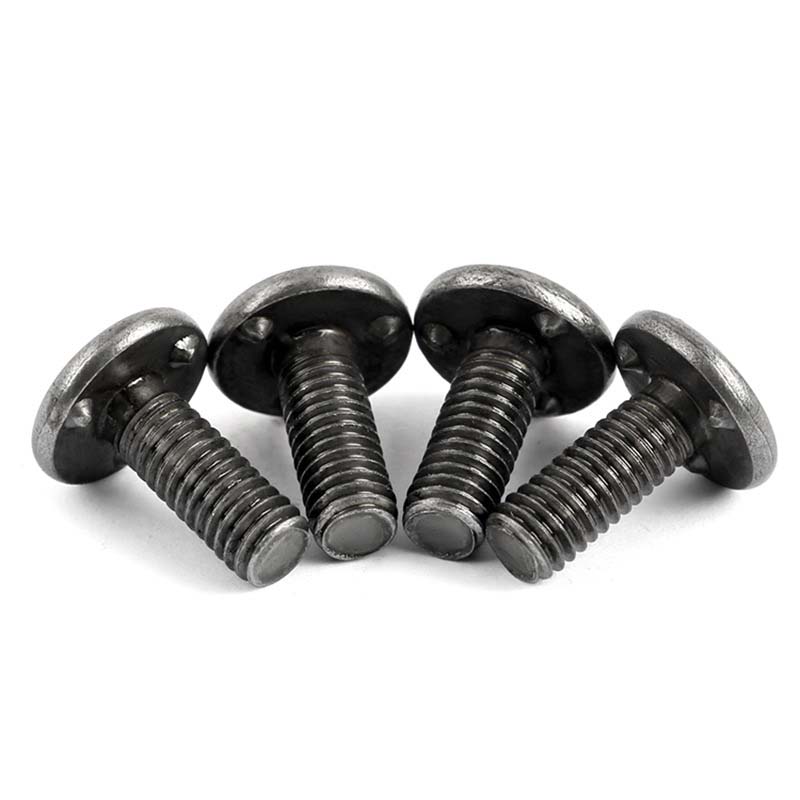

Виступаючі зварні шпильки в основному складаються з гвинта та головки зі спеціальною рельєфною структурою. Вони можуть комбінуватися з гайками або іншими компонентами з внутрішньою різьбою. Ці виступи можуть складатися з кількох невеликих циліндричних, кільцеподібних або інших специфічних форм.

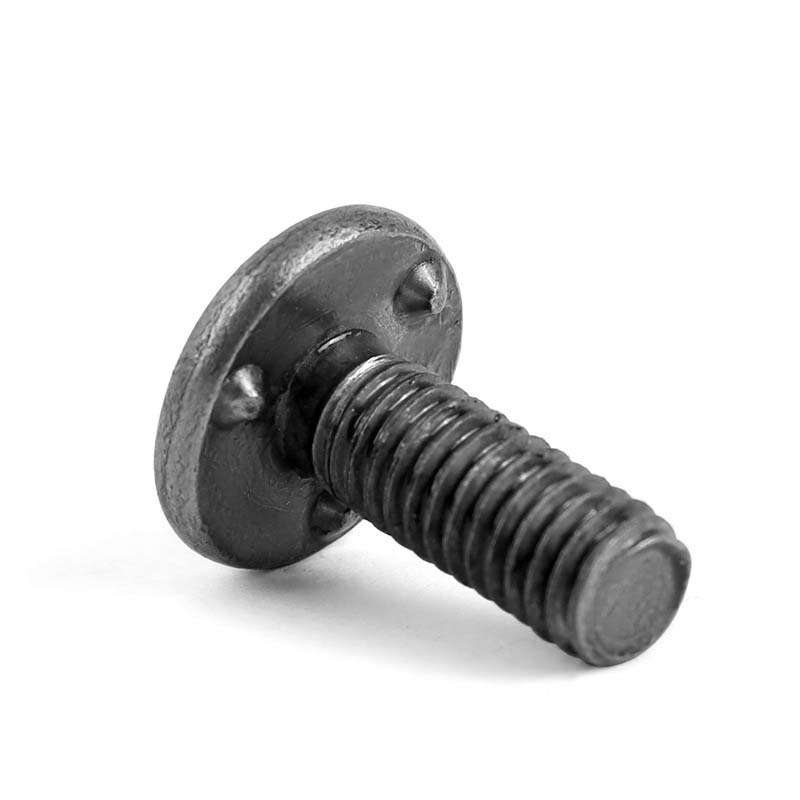

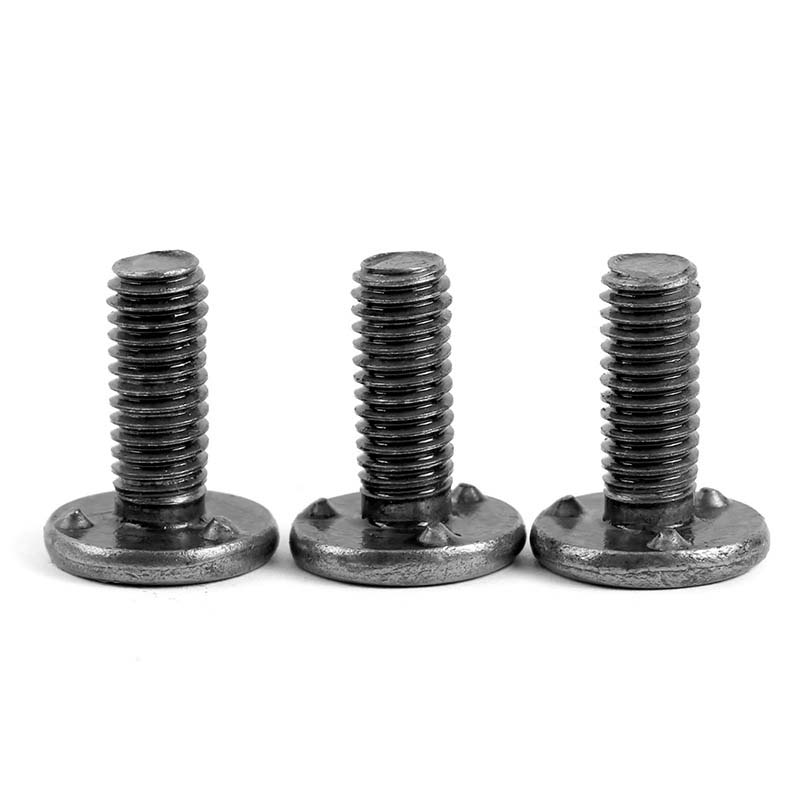

Унікальні виступи на голівці зварювальної шпильки з 3 виступами під головкою дозволяють точно концентрувати струм під час зварювання, забезпечуючи стабільний і надійний процес зварювання та значною мірою гарантуючи якість зварювання. Завдяки зосередженій силі на виступах термічний вплив на інші частини зварного виробу під час зварювання відносно невеликий, що може добре зберегти початкові характеристики та зовнішній вигляд зварного виробу та не призведе до надмірної деформації або пошкодження внаслідок зварювання.
Виступаючі зварні шпильки легко зварюються та дуже міцні. Струм концентрується в виступаючій частині головки, швидко з'єднуючи шпильку з заготовкою. Цей спосіб набагато ефективніше звичайного зварювання. Він має власну функцію позиціонування. Під час монтажу не потрібні складні операції позиціонування. Він може автоматично знаходити правильне положення, значно економлячи час встановлення.
Гвинти з проекційним швом використовуються для складання корпусів електронних пристроїв. Наприклад, у складанні таких продуктів, як комп’ютерні мейнфрейми, корпуси мобільних телефонів і корпуси планшетних комп’ютерів, вони відіграють вирішальну роль. Встановлюючи такі компоненти, як кронштейн жорсткого диска, кріпильна рама джерела живлення та опора вентилятора всередині корпусу мейнфрейму, спочатку прикріпіть їх до відповідних місць на корпусі корпусу, а потім закріпіть ці аксесуари за допомогою різьби на гвинтах.
Виступові шпильки під зварювання використовуються в будівництві металевих конструкцій будівель. Для таких конструкцій, як заводи, склади, стадіони, мости тощо, їх часто використовують у вузлах з’єднання між сталевими балками та сталевими колонами. Спочатку шпильки приварюють до кінців сталевих балок або сталевих колон, а потім сталеві балки та сталеві колони скріплюють разом за допомогою болтів або інших сполучних компонентів.

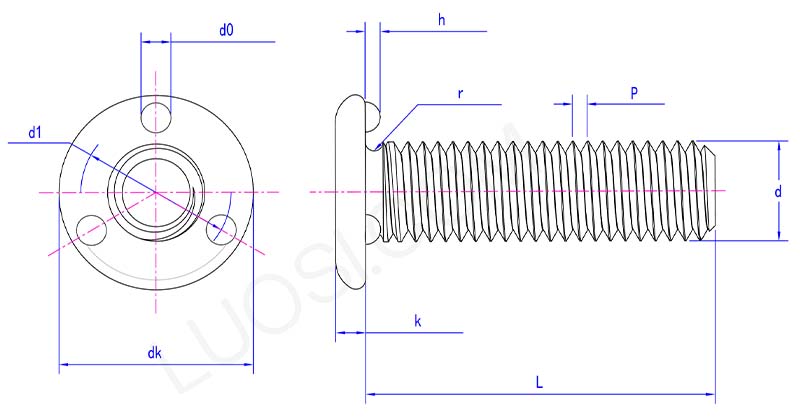

Пн |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
dk макс |
10.4 | 12.4 | 14.4 | 18.4 | 22.4 | 26.4 |
dk хв |
9.6 | 11.6 | 13.6 | 17.6 | 21.6 | 25.6 |
k макс |
1.5 | 2 | 2.2 | 2.7 | 3.7 | 4.7 |
k хв |
1.1 | 1.6 | 1.8 | 2.3 | 3.3 | 4.3 |
r макс |
0.5 | 0.6 | 0.7 | 0.9 | 1.2 | 1.4 |
r хв |
0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 |
d0 макс |
1.75 | 2.25 | 2.75 | 3.25 | 4.25 | 4.25 |
d0 хв |
1.25 | 1.75 | 2.25 | 2.75 | 3.75 | 3.75 |
h макс |
0.8 | 0.8 | 0.9 | 0.9 | 1.1 | 1.1 |
год хв |
0.6 | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 |
d1 |
8.5 | 10 | 11.5 | 15 | 18 | 21 |
