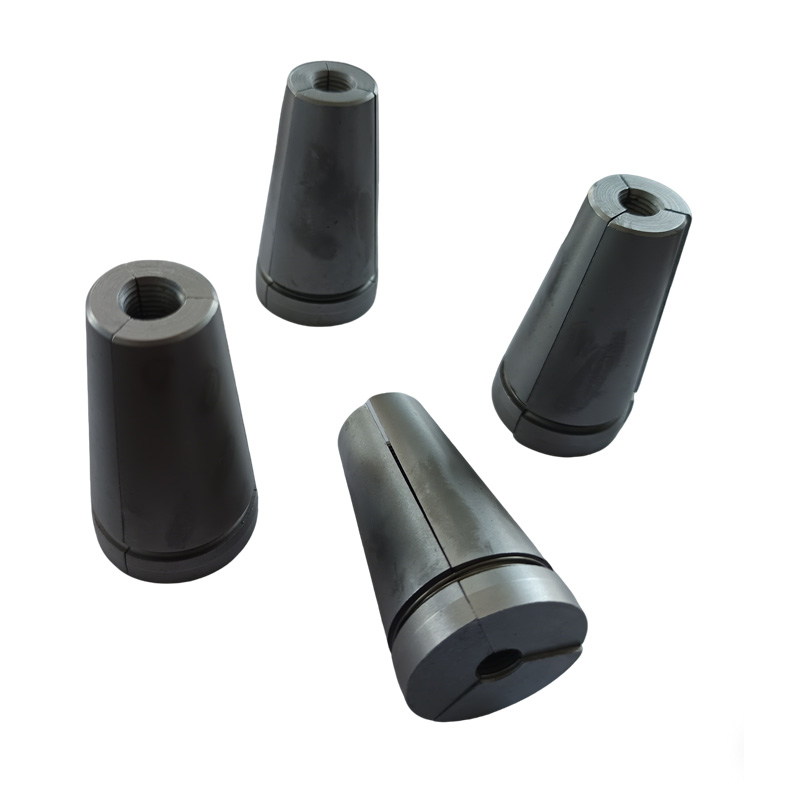

Анкерні клини

Ключова продуктивність

Ефективність опорних анкерних клинів безпосередньо визначає структурну безпеку та довговічність великих проектів, таких як мости та будівлі. Вибираючи Xiaoguo®, ви отримуєте надійну гарантію, що витримує найсуворіші стандарти.

（1）Ефективність кріплення статичного навантаження

Коефіцієнт корисної дії ηa ≥ 0,95

Чи може анкерна система ефективно використовувати всю міцність сталевих ниток

（2）Кінцева загальна деформація

εapu ≥ 2,0%

Вимірює пластичність анкерної системи в граничному стані, щоб запобігти крихкому руйнуванню

(3) Показники втоми

Жодного збою після 2 мільйонів циклів завантаження

Гарантує, що конструкції, такі як мости та вежі вітрових турбін, які піддаються тривалим динамічним навантаженням, не зруйнуються через втому.

（4）Втрати на тертя в зоні кріплення

Загальна втрата на отворі якоря + отворі труби ≤ 6%

Зменшує втрату ефективного попереднього напруження, спричинену тертям, що впливає на ефективність натягу та контроль витрат.

（5）Ступінь втягування клинового блоку

Анкер із низьким відтягуванням ≤ 0,5 мм; Звичайний анкер ≤ 6 мм

Це безпосередньо впливає на точність встановлення попереднього напруження. Чим менше втягування, тим менше втрати попереднього напруження під час встановлення.

（6）Вимоги до твердості:

Анкерні клини стійки: HRC 58-65; Анкерна плита: HB ≥ 251

Переконайтеся, що поверхня деталей є зносостійкою, не деформується та не руйнується під сильним тиском.

Класифікація

Анкерні клини пост-натягу можна далі класифікувати на багато типів. Основні критерії класифікації засновані на кількості штук, формі внутрішніх зубців і формі зовнішнього конуса. Відповідні особливості конструкції та використання

【1】 кількість штук

（1）З двох частин

Структурні характеристики: Дві симетричні клиноподібні затискні пластини, коли об'єднуються, утворюють круглий отвір посередині

Типове застосування: постійний робочий анкер для одноразового використання

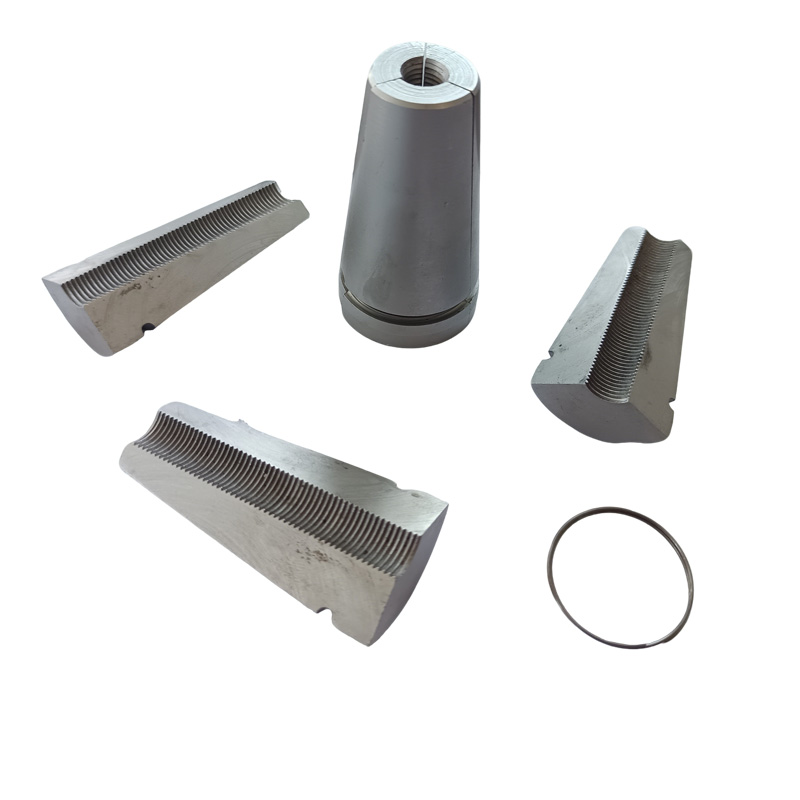

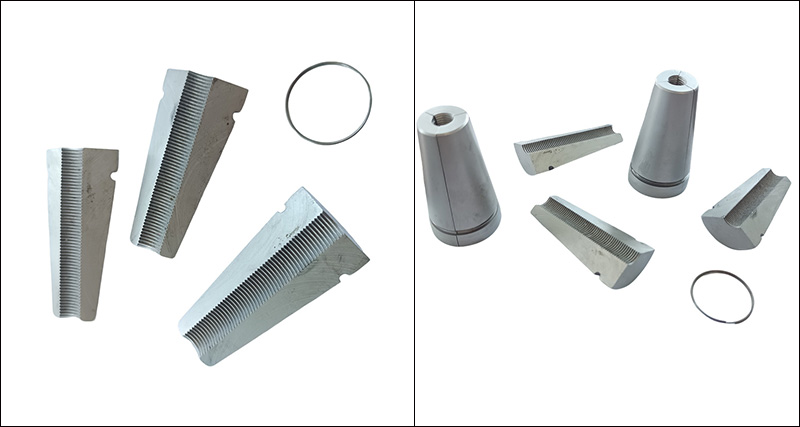

（2）Три частини

Структурні характеристики: три клиноподібні затискні пластини, рівномірно розділені з проміжками між ними, для координації потрібна пружинна котушка

Типове застосування: фіксатор інструменту, багаторазовий

【2】форма внутрішніх зубів

（1）Кругові зуби

Характеристики: Анкерні клини пост-натягу мають кілька незалежних круглих виступаючих зубів із гострими кінцями зубів.

Застосовні сталеві нитки: стандартна сталева нитка (структура 1×7)

（2）Спіральна нитка

Характеристики: безперервна спіральна внутрішня різьба

Застосовні сталеві нитки: пучок сталевого дроту високої міцності або спеціальна попередньо напружена арматура

（3）Тип комбінування

Характеристики: окружні зуби + поздовжні канавки

Застосовні сталеві нитки: Покращує ефективність видалення стружки та зачеплення

【3】форма зовнішнього конуса

（1）Одна конічна поверхня

Характеристики конічної поверхні: вся поверхня має один конус (найпоширеніший)

（2） Подвійна конічна поверхня

Характеристики конічної поверхні: біля великого кінця є перехід під малим кутом, що покращує розподіл сил

（3）З направляючою секцією

Характеристики конічної поверхні: циліндрична напрямна секція тягнеться від малого кінця, полегшуючи початкове введення
