Анкерні клини для захвату натягу

Для оптової закупівлі анкерних клинів Xiaoguo® для захвату після натягу ми пропонуємо нестандартні розміри, логотипи брендів із лазерним гравіюванням та індивідуальну упаковку. Ми можемо надати відповідну продукцію від анкерних блоків із одним отвором до 55 отворів, що відповідає всім конкретним вимогам різних інженерних проектів.

Надіслати запит

Опис продукту

Принцип роботи

Принцип роботи анкерних клинів для захвату опорного натягу базується на двох механізмах: самоблокування клина та передача сили тертя.

（1）Склад системи

Повна анкерна система зазвичай складається з:

Сталеві нитки (попередньо напружені нитки): вони несуть силу натягу.

Клини (затискні пластини): складаються з двох або трьох частин, які утворюють конічну затискну одиницю, з виступами на внутрішній поверхні.

Анкерні пластини: з конічними отворами, кут конуса отвору відповідає куту зовнішнього конуса клина (зазвичай приблизно 6°55′).

Анкерні колодки: передають тиск на бетон і відіграють локальну несучу роль.

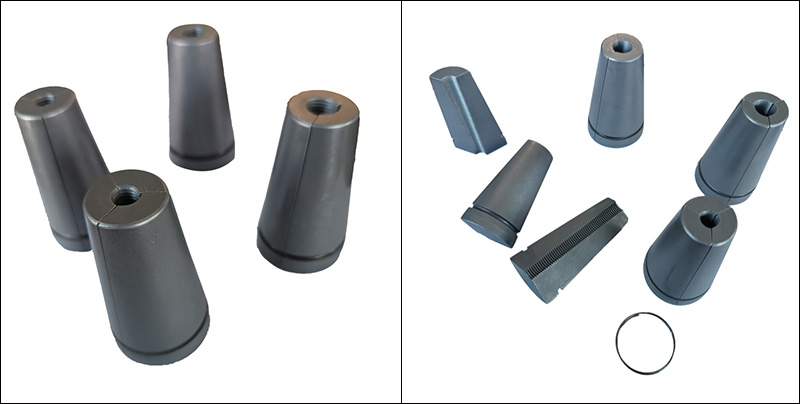

Anchor Wedges for Post Tension Griping

（2）Робочий процес

Етап натягу: натяжний домкрат розтягує сталеві нитки. На цьому етапі анкерні клини для захоплення опорного натягу ще не повністю вклинені, і сталеві нитки можуть вільно рухатися.

Стадія фіксації: після досягнення проектної сили натягу гідравлічний домкрат втягується, щоб розвантажити. Завдяки контакту між зовнішньою конічною поверхнею клинового блоку і внутрішньою стінкою конічного отвору анкерної пластини створюється позитивний тиск.

Самоблокуюча формація: сила стиснення сталевої стрічки призводить до різкого збільшення тиску між клиновим блоком і стінкою конічного отвору. Коли сила тертя дорівнює або перевищує силу стиснення сталевого пасма, утворюється статична рівновага між клиновим блоком і сталевим пасмом, а також між клиновим блоком і анкерною пластиною. Після цього сталева нитка надійно фіксується.

Утримання попереднього натягу: згодом напруга сталевих ниток повністю передається на бетонний елемент через анкерні клини для затискання після натягу - анкерна пластина - анкерна прокладка.

（3）Стан самоблокування

Чи може клин досягти надійного самоблокування, залежить від співвідношення між кутом клина (кутом конуса) і коефіцієнтом тертя. Теоретично умова самоблокування:

Половина кута конуса (α/2) ≤ arctan(μ)

Де μ – коефіцієнт тертя між клином і конусним отвором анкерної пластини.

（4）Функція візерунка зубів

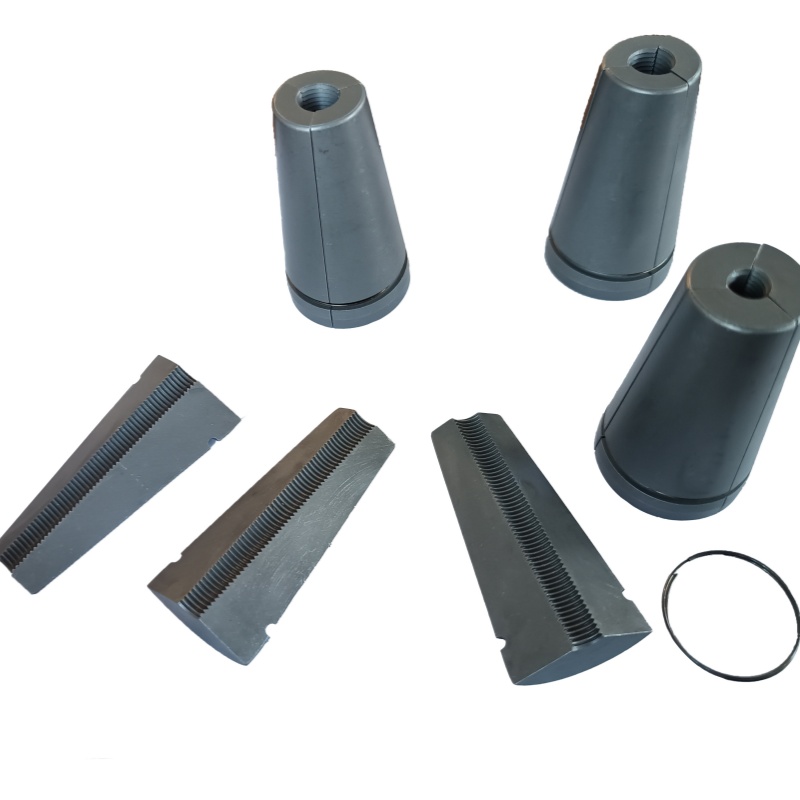

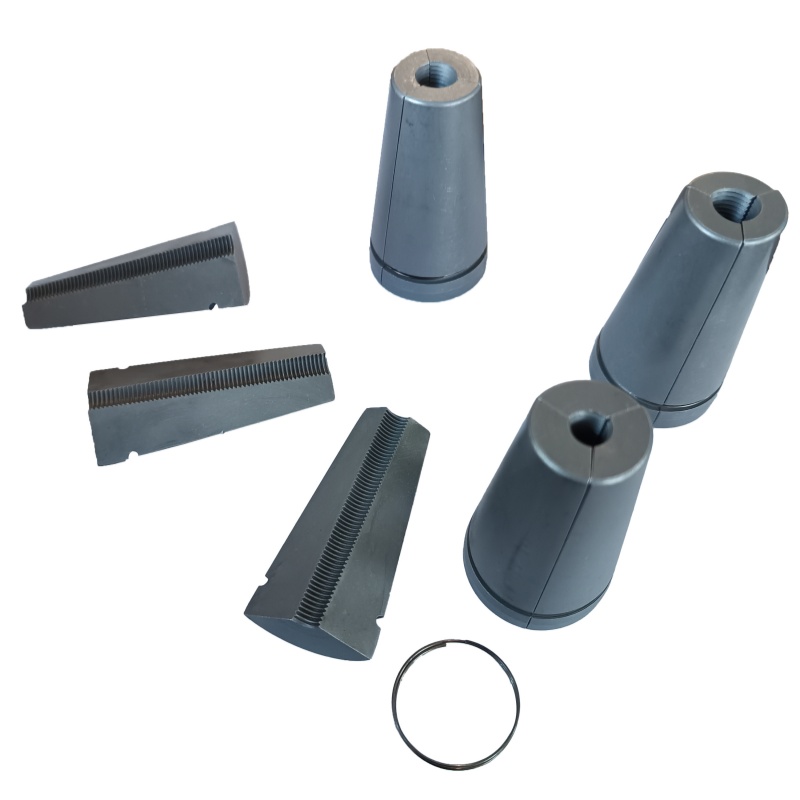

Гострі візерунки зубів на внутрішній поверхні клинового блоку є однією з ключових конструкцій. Під час процесів натягування та закріплення візерунки зубів вбудовуються в крихітні ямки на поверхні сталевих ниток, що призводить до механічного зчеплення.
