Самонарізні гвинти Phillips з круглою головкою

Ці самонарізні гвинти Phillips із циліндричною головкою від Xiaoguo® China — це саморізи з хрестоподібною циліндричною головкою, які відповідають стандартам ISO, DIN, GB і JIS. Конструкція круглої головки забезпечує рівномірний розподіл напруги, запобігаючи пошкодженню матеріалу. Він може безпосередньо формувати внутрішню різьбу без попереднього нарізування, і широко використовується в промислових і складальних застосуваннях.

Надіслати запит

Опис продукту

Самонарізні гвинти Phillips з круглою головкоювідXiaoguo® Китай відповідає міжнаціональним стандартам ISO, DIN, GB і JIS, прийнявши оптимізовану круглу головку, поперечний привід і самонарізну конічну структуру для кріплення з металу, пластику та дерева. Завод Xiaoguo® постачає повнорозмірні діаграми даних, стандартну експортну картонну упаковку та специфікації невеликих упаковок, які можна налаштувати, щоб відповідати різним потребам оптових і роздрібних закупівель.

Найменування продукту: самонарізні гвинти Phillips з круглою головкою

Загальні стандарти: ISO 7049, DIN 7981, GB/T 845, JIS B 112

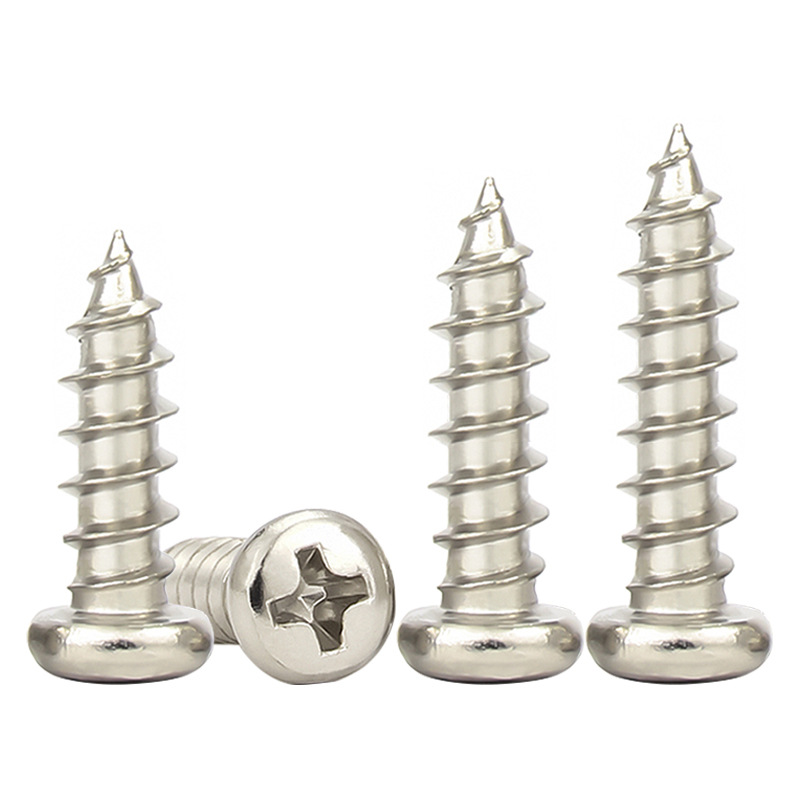

Самонарізні гвинти Phillips з круглою головкою — це тип різьбового кріплення з плоскою круглою головкою та хрестовим поглибленням у верхній частині. Стрижнева частина має нарізну різьбу. Крок відносно великий, а профіль зуба глибокий. Хвостова частина є конічною або загостреною. Під час вставлення готових отворів або тонких пластин із металу, пластику, дерева тощо він може покладатися на власні різьби, щоб стиснути або вирізати відповідну внутрішню різьбу в отворах, без необхідності попереднього нарізання або використання відповідних гайок. Конструкція круглої головки забезпечує велику поверхню, що несуть тиск.

Phillips Pan Head Self Tapping Screws

Структура Введення

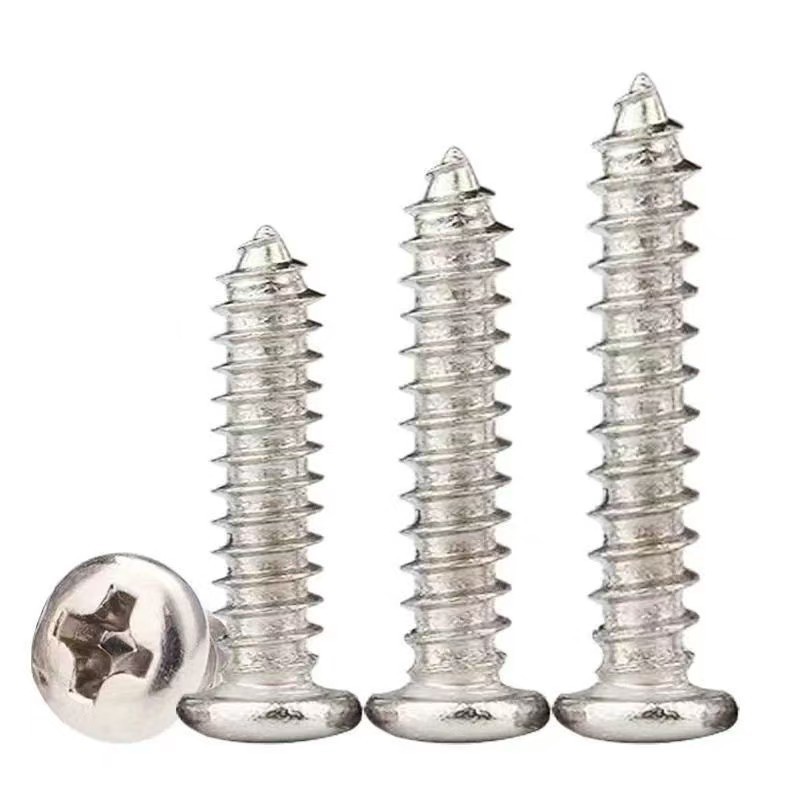

Конструкцію цих самонарізних гвинтів Phillips із круглою головкою можна розділити на п’ять функціональних зон: головка, приводна канавка, вал, різьба та хвіст.

1. Пан Голова

Голова має форму низької циліндричної форми, верхня поверхня плоска або злегка загнута, а краї — під прямим кутом або злегка скошені.

Каструльна головка забезпечує велику опорну поверхню, яка може рівномірно розподіляти осьову силу під час затягування на поверхню фіксованого матеріалу, запобігаючи деформації або розчавленню тонкої пластини.

2.Cross Recess / Phillips

Гніздо має форму хреста з конусоподібним дном посередині. Два прорізи розташовані перпендикулярно один одному і відкриваються назовні.

Ця хрестоподібна конструкція допомагає наконечнику викрутки вирівнюватися самостійно, коли ви закручуєте саморізи з хрестоподібною головкою, тому він не зісковзує так легко. Порівняно з плоским шліцом, він витримує вищий момент затягування та підходить для високошвидкісного складання за допомогою електричних викруток.

3.Нарізування різьби

Кут профілю гвинтового зуба здебільшого становить 60°, але кінчик зуба відносно гострий, тоді як основа зуба має плавний перехід дуги.

4.Точка конуса

Хвіст має конічну форму з кутом конуса приблизно від 30° до 45°.

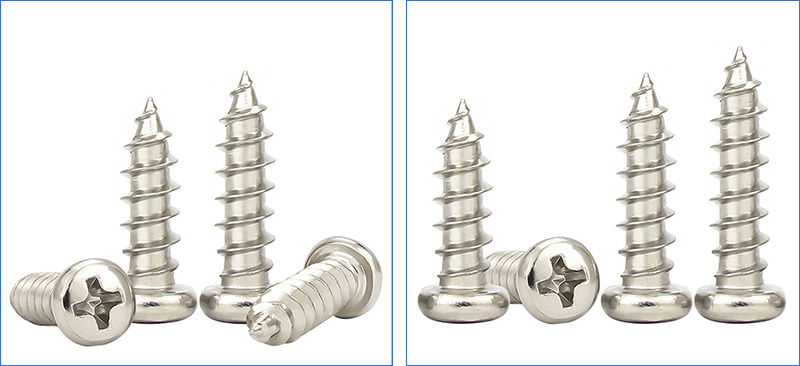

Phillips Pan Head Self Tapping Screws

FAQ

1. Якою є ваша стандартна експортна упаковка?

Внутрішня сумка виготовлена з ПЕ поліетиленового пакета та антикорозійного паперу. Зовнішня коробка являє собою двостінну коробку з гофрованого картону. Кожен ящик має вагу нетто 25 кг. Фіксується палетною плівкою та пакувальними стрічками.

2. Чи можете ви зробити упаковку малого розміру?

звичайно У нас є поліетиленові пакети по 1 кг, 2 кг і 5 кг. Також коробки по 100, 200 або 500 штук.

3. Що робити, якщо гвинти різних розмірів упаковані в одну коробку? Ми хвилюємося, щоб не переплутати їх.

Ми дійсно не рекомендуємо складати різні розміри разом в одній коробці. Але якщо потрібно, ми можемо упакувати їх у пластикові коробки з окремими відділеннями або помістити кожен розмір у окрему маленьку сумку. І на кожному ми чітко позначимо розміри.

Phillips Pan Head Self Tapping Screws

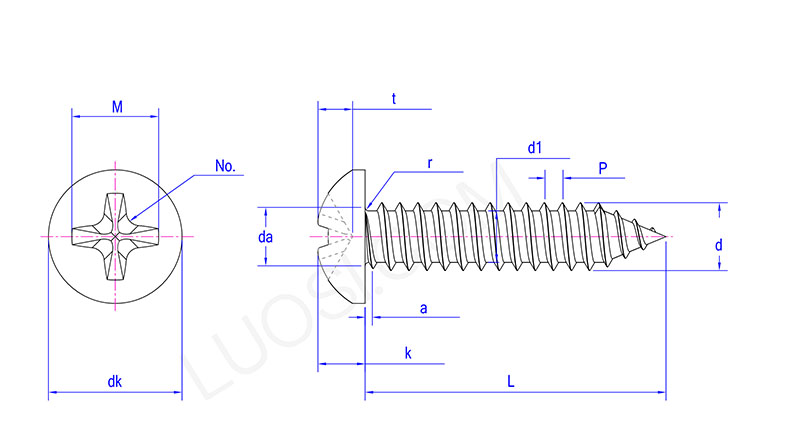

Пн	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
макс	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
да макс	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk макс	4	5.6	7	8	9.5	11	12	16	20
dk хв	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k макс	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k хв	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r хв	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
немає	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t хв	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t макс	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 макс	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 хв	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d макс	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
д мн	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
