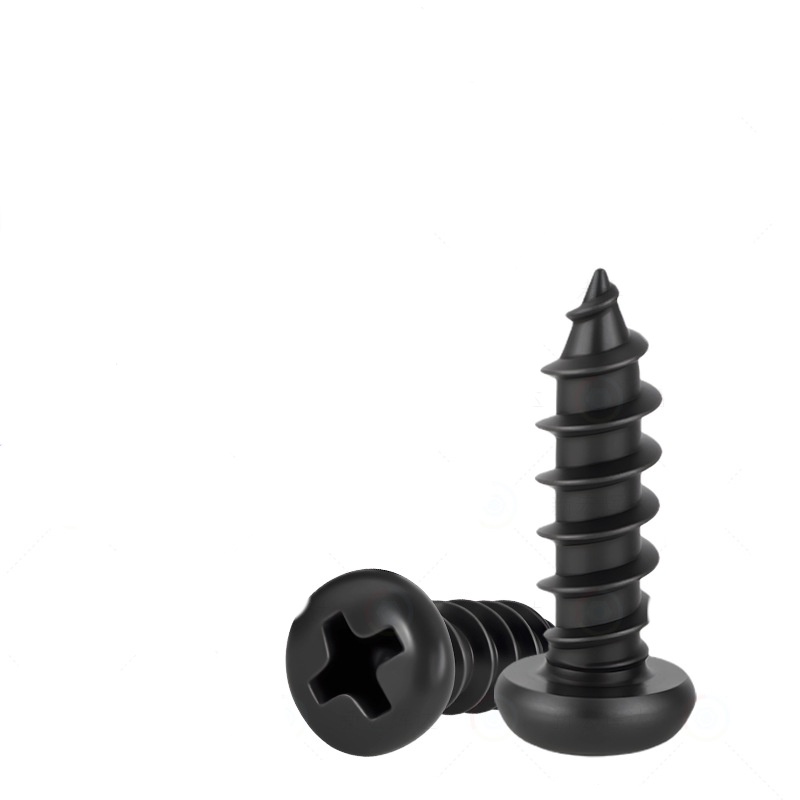

Самонарізний гвинт із хрестоподібною головкою

Нарізний гвинт Xiaoguo® із хрестоподібною головкою та хрестоподібною головкою в Китаї широко використовується в меблях, автомобільних деталях і складанні електроприладів. Конструкція приводу полегшує встановлення. Завдяки конструкції різьби та конічному наконечнику не потрібно попереднього нарізування. Це забезпечує надійний ефект блокування та ефективно запобігає ослабленню.

Надіслати запит

Опис продукту

Самонарізний гвинт із хрестоподібною головкою від виробникаXiaoguo®є дуже поширеним типом гвинта. Його головка має форму плоского диска з хрестоподібною канавкою на ньому. Цю канавку можна закрутити за допомогою хрестової викрутки. Її найвідмітніша особливість полягає в тому, що вона не потребує попереднього свердління різьблення на заготовці - все, що вам потрібно зробити, це просвердлити отвір відповідного розміру в металевій пластині, пластиковій деталі або дереві та просто закрутити її.

Він автоматично «вирізає» відповідну внутрішню різьбу в отворі та надійно захопить. Самонарізний гвинт із хрестоподібною головкою широко використовується у будівництві електричних корпусів, автомобільних інтер’єрів, складання меблів та швидкого з’єднання компонентів обладнання. Вони особливо підходять для ефективного встановлення за допомогою електричних викруток на лініях масового виробництва.

Pan Head Cross Recess Tapping Screw

Принцип роботи

Принцип роботи різьбового шурупа з хрестоподібною головкою заснований на металопластичній деформації або легкому надрізанні в залежності від властивостей матеріалів, що з’єднуються, і конструкції хвоста шурупа.

Збірний нижній отвір

Перед використанням самонарізних гвинтів необхідно просвердлити або пробити направляючий отвір у підключеному компоненті. Функція нижнього отвору полягає в тому, щоб направляти гвинти та контролювати простір для потоку матеріалу.

Сформуйте внутрішню різьбу

Коли різьбовий гвинт із хрестоподібною головкою обертається та просувається в аксіальному напрямку, конічний наконечник першим входить у нижній отвір, спричиняючи невелике розширення отвору. Оскільки різьба більша за діаметр нижнього отвору, зубці різьби будуть радіально стискати матеріал стінки отвору.

Етап блокування

Коли гвинт повністю вставлений, різьбовий паз, утворений стисненням або нарізанням, знаходиться на одній лінії з різьбою гвинта. З’єднаний матеріал зазнає невеликого відскоку в межах пружності, щільно захоплюючи різьби гвинтів і створюючи величезний опір тертю. Ця сила тертя діє на них обох одночасно, запобігаючи самому ослабленню гвинта під час вібрації або зовнішньої сили.

Pan Head Cross Recess Tapping Screw

FAQ

（1）Якої товщини сталеві пластини можна вгвинтити?

Рекомендується, щоб товщина з’єднаних сталевих пластин не перевищувала номінальний діаметр гвинтів. М’які матеріали, такі як пластик і дерево, можуть бути відповідно потовщені.

（2）Чому створюється відчуття, що під час скручування виникає великий крутний момент і навіть цвях ламається?

Можливі причини та рішення:

Нижній отвір замалий → Його слід відповідно збільшити

Надмірний монтажний момент → Зменшіть швидкість обертання

（3）Яка ваша мінімальна кількість замовлення (MOQ)?

Стандартна специфікація оптом MOQ самонарізного гвинта з хрестоподібною головкою становить приблизно 10 000 - 50 000 штук.

Pan Head Cross Recess Tapping Screw

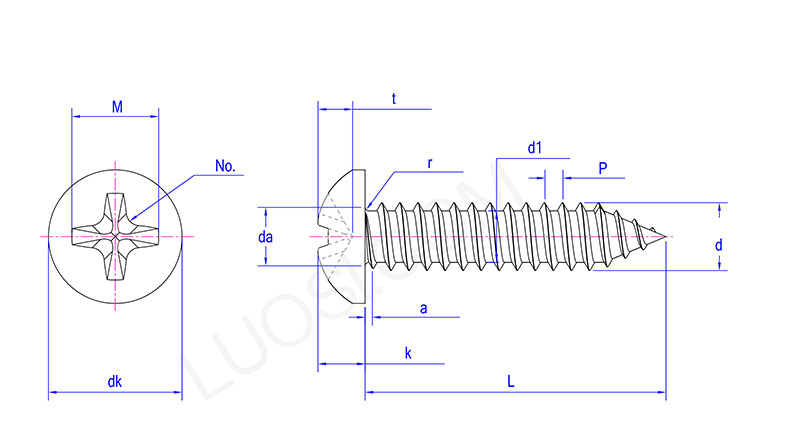

Пн	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
макс	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
да макс	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk макс	4	5.6	7	8	9.5	11	12	16	20
dk хв	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k макс	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k хв	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r хв	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
немає	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t хв	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t макс	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 макс	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 хв	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d макс	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
д мн	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
