Метричний гвинт типу U 12 з фланцем Піонта

Метричні гвинти U 12 з піонтом ідеально підходять для точних і безпечних установок. Фабрика Xiaoguo® може задовольнити ваші потреби. Ми виробляємо відповідно до стандарту впровадження ASME/ANSI B18.2.5M-2009. Замовляйте зараз і отримайте потрібні надійні гвинти.

Надіслати запит

Опис продукту

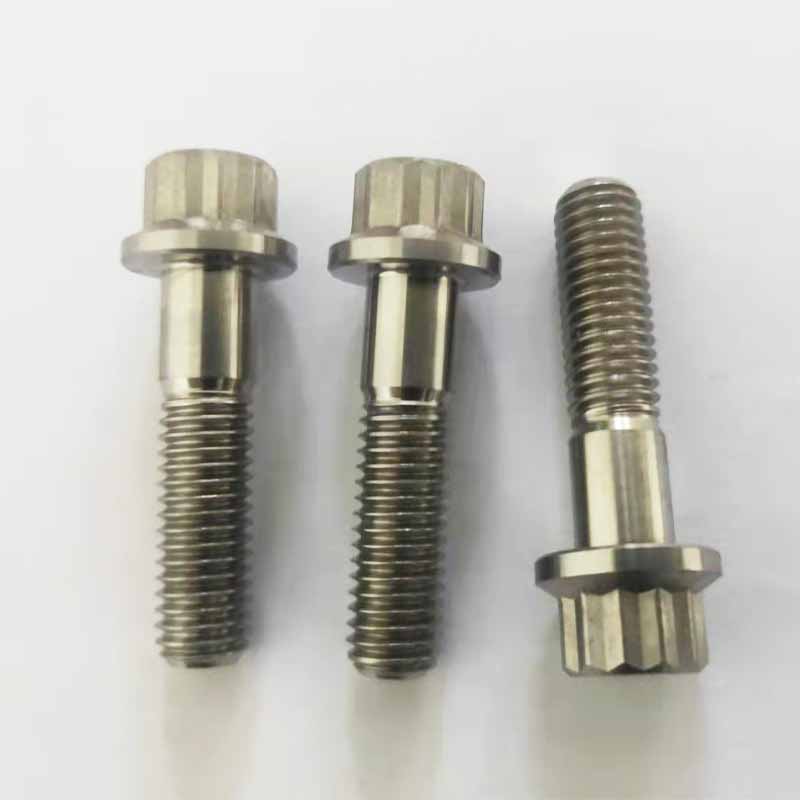

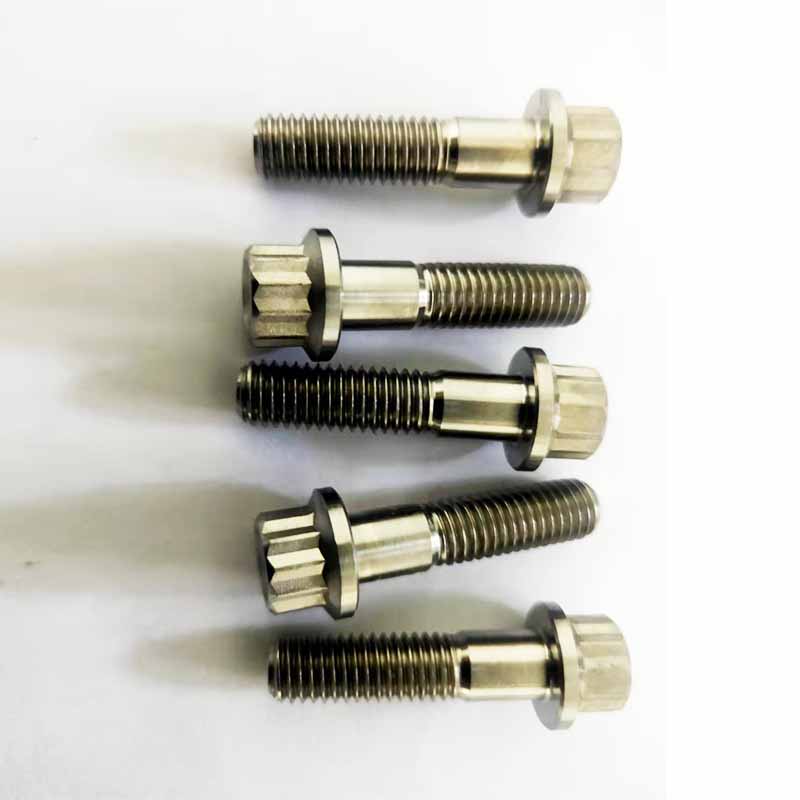

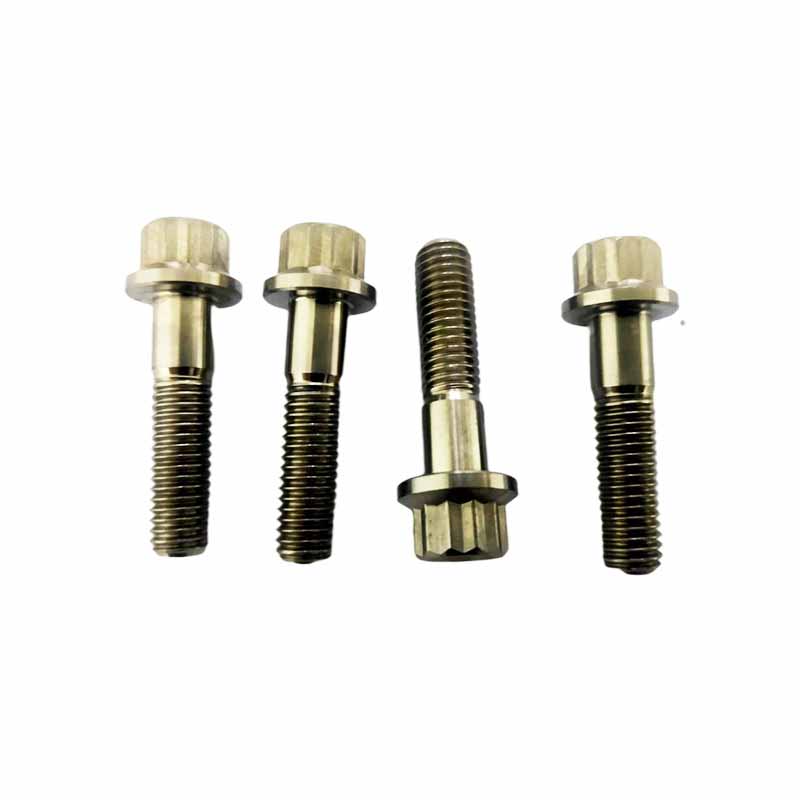

Гвинт з фланцем метричного типу U 12 має 12 кутів у головці. При затягуванні він має більшу площу контакту та може застосовувати більший крутний момент. Під гвинтом є U-подібна фланцева пластина, яка може збільшити площу контакту з підключеною частиною та розсіяти тиск.

Metric Type U 12 Piont Flange Screw

Особливості та параметри

Метричні 12-точкові гвинти типу U стійкі до корозії від сольових туманів. Конструкція нижнього вирізу часто використовується в нержавіючій сталі, що може зменшити щілинну корозію. Фланцеві ущільнювальні поверхні, вони є ідеальним вибором для поручнів суден або прибережної інфраструктури. Вони можуть запобігти розпушенню. Нижня поверхня зубчастого фланця має сітчасту поверхню, яка підходить для промислових вібраторів або кронштейнів генераторів, які не потребують фіксуючих шайб.

Для кріплення випускного колектора турбіни використовуються гвинти-фланці метричного типу U 12. Витік з колектора знизить ефективність турбіни. Вони витримують температурний цикл до 900°C. U-подібний паз може запобігти викривленню фланця під час затягування. При нанесенні нікелевого антипригарного засобу мідна паста вигорить. Замінюйте його кожні 50 000 миль; Термічна втома може призвести до розриву вихлопної труби.

12-точкові гвинти метричного типу U використовуються для кріплення кришок коробки передач вітрових турбін. Вібрація турбіни може спричинити згортання традиційних гвинтів. Вони можуть фіксувати кришку більше ніж на 20 років. Нижня вирізана частина може відігравати роль амортизації. При використанні 12-точкового мультиплікатора крутного моменту на висоті недостатнє затягування може спричинити потрапляння пилу та пошкодження шестерень.

Метричний тип U 12 піонтний фланцевий гвинт має надзвичайно високу силу кріплення. 12-кутна конструкція дозволяє йому витримувати більший крутний момент при затягуванні. Крім того, U-подібний фланець збільшує тертя, що ускладнює послаблення навіть у вібруючому середовищі. Вони дуже надійні та можуть постійно підтримувати з’єднувальні частини стабільними.

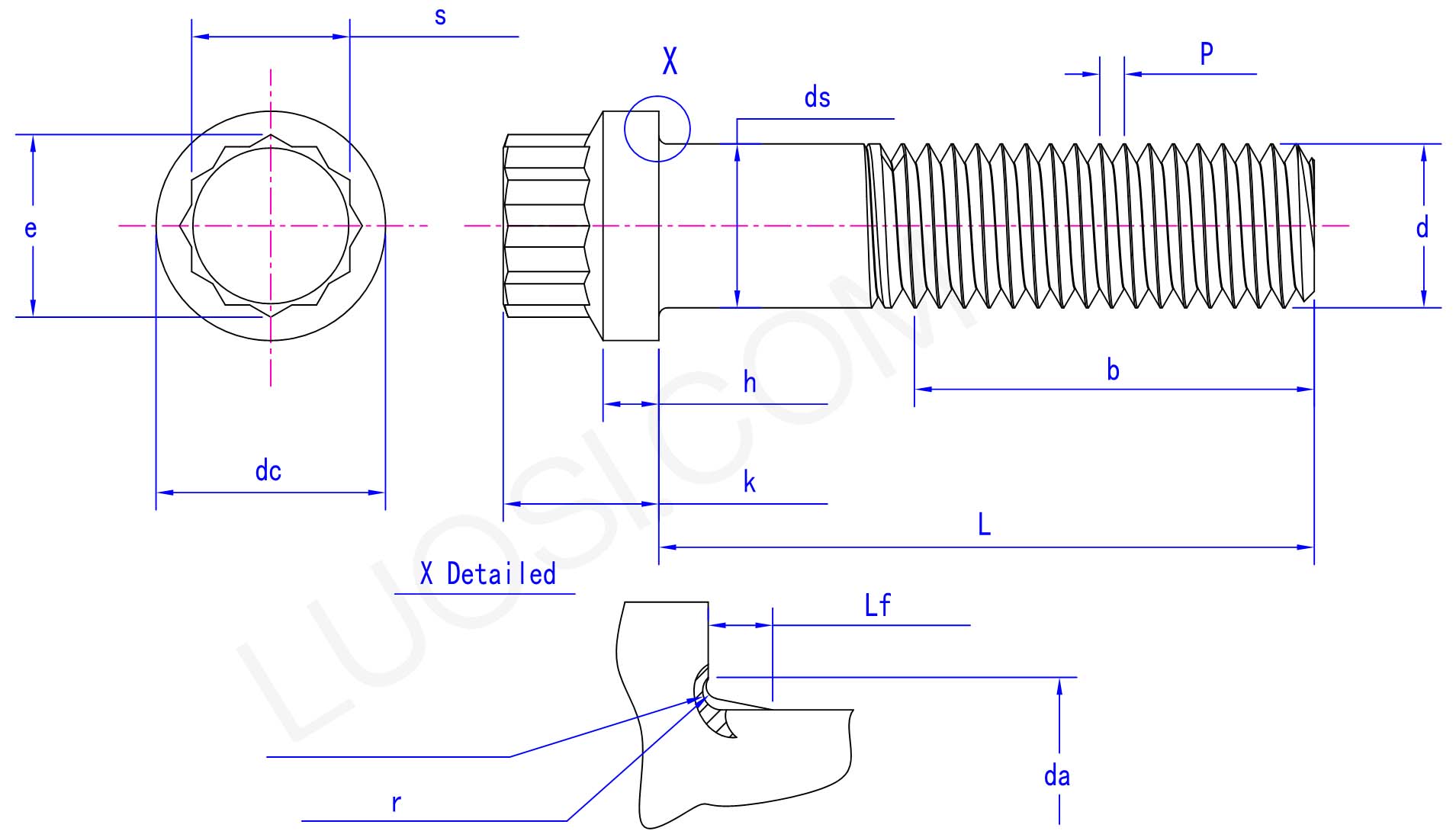

Параметри продукту

Пн	M5	M6	M8	M10	M12	M14	M16	М20	M24	М30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds макс	5	6	8	10	12	14	16	20	24	30	36
ds хв	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s макс	5	6	8	10	12	14	16	20	24	30	36
s хв	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
е мін	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
постійний струм макс	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc хв	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h макс	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
год хв	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k макс	5	6	8	10	12	14	16	20	24	30	36
k хв	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
да макс	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r макс	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r хв	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
