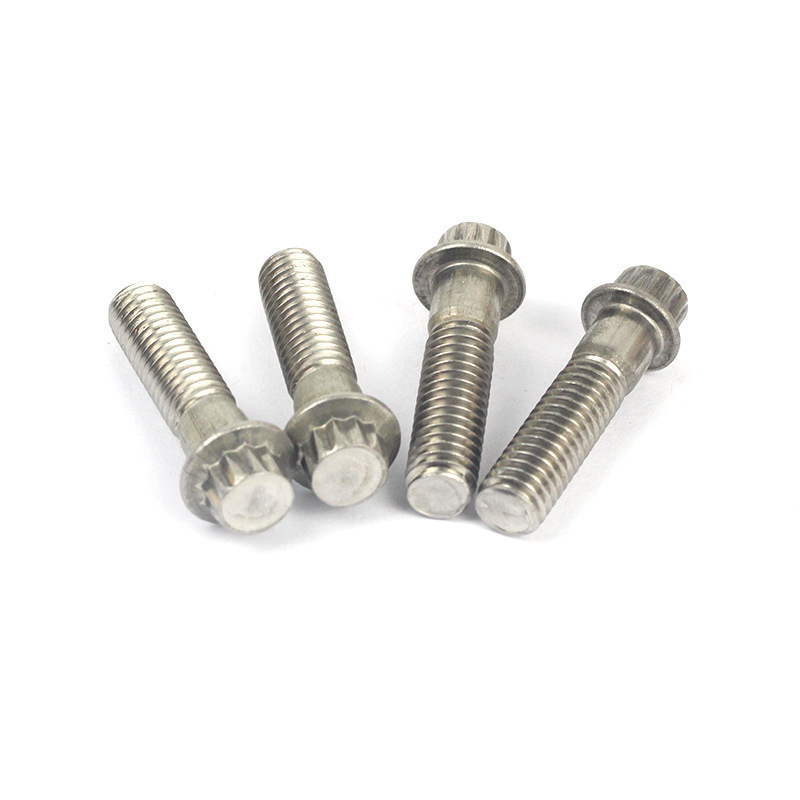

Метричний гвинт типу F 12 з фланцем

Метричні гвинти типу F 12 з піонтом забезпечують більший крутний момент для надійного затягування без ковзання. Їх можна використовувати як для кріплення меблів, так і для складання обладнання. Xiaoguo® є професійним виробником кріплення з багаторічним досвідом і може налаштувати їх відповідно до ваших потреб.

Надіслати запит

Опис продукту

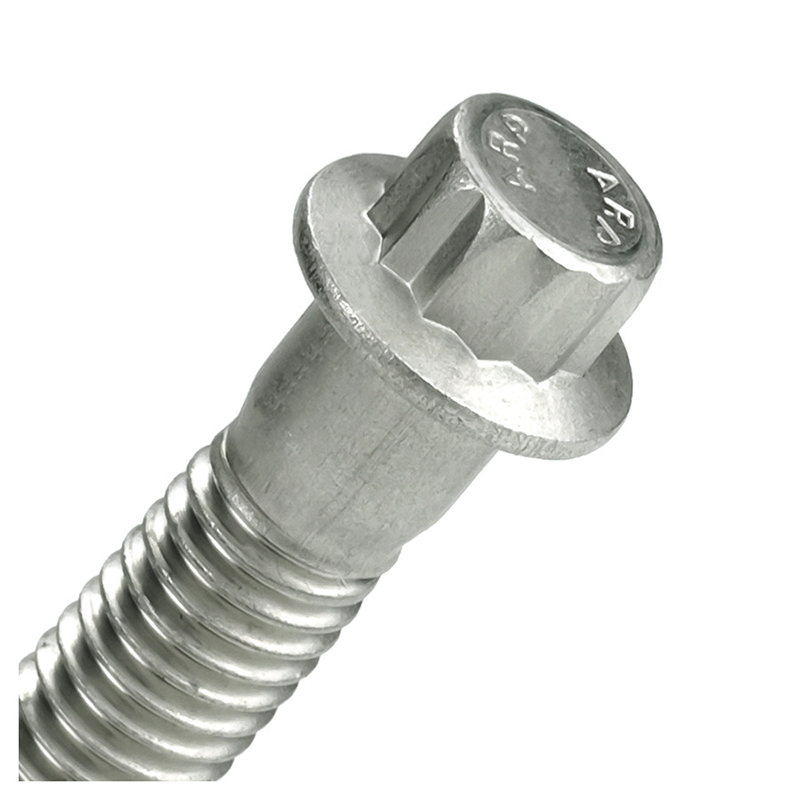

Конструкція головки метричного типу F 12 піонтного фланцевого гвинта дуже особлива, з 12 кутами. На його дні знаходиться F-подібна фланцева пластина. Ця фланцева пластина еквівалентна великій прокладці, яка може збільшити площу контакту зі з’єднаним матеріалом і зробити з’єднання більш стабільним.

Metric type F 12-Piont flange screw

особливості

Особливістю метричного фланцевого гвинта F типу 12 є унікальна структура фланцевої пластини з 12 кутами та типом F. 12 кутів забезпечують більше точок прикладання сили, що робить операцію затягування більш точною та плавною. Фланець типу F не тільки розсіює тиск, але й запобігає втопленню гвинтів у фіксований матеріал, що ще більше підвищує стабільність з’єднання.

Метричні гвинти типу F 12 з піноподібним фланцем і пилкоподібним фланцем. При затягуванні ці зуби будуть кусати поверхню, запобігаючи ослабленню механічного обладнання (наприклад, роликів конвеєрної стрічки або кронштейнів насоса) через вібрацію. Вам не потрібно додавати додаткові стопорні шайби.

Метричні гвинти типу F на 12 точок швидше встановлюються на нерівних поверхнях. Зубчасте дно може компенсувати дрібні дефекти. Це дуже корисно під час з’єднання болтів із чавуном або текстурованими металами, оскільки гладкі фланці можуть зісковзнути. Його зчеплення сильніше. Зубчасте дно може бути вбудовано в метал і є більш стійким до вібрації, ніж гладкі гвинти фланцевого типу. Часто використовується в сільськогосподарській техніці або компресорних базах.

Параметри продукту

Пн	M5	M6	M8	M10	M12	M14	M16	М20	M24	М30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds макс	5	6	8	10	12	14	16	20	24	30	36
ds хв	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s макс	5	6	8	10	12	14	16	20	24	30	36
s хв	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
е мін	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
постійний струм макс	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc хв	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h макс	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
год хв	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k макс	5	6	8	10	12	14	16	20	24	30	36
k хв	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
да макс	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf макс	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r хв	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Метричні гвинти F 12 з піонтом підходять для ремонту пошкоджених отворів. Зубчаста структура може діяти як якір на зношеній різьбі та може використовуватися як тимчасове фіксування старого обладнання перед обслуговуванням. Вони можуть витримувати термоциклування. Зубчастий фланець забезпечує зчеплення, коли метал розширюється або стискається, що робить його дуже придатним для випускних колекторів або компонентів печі.
