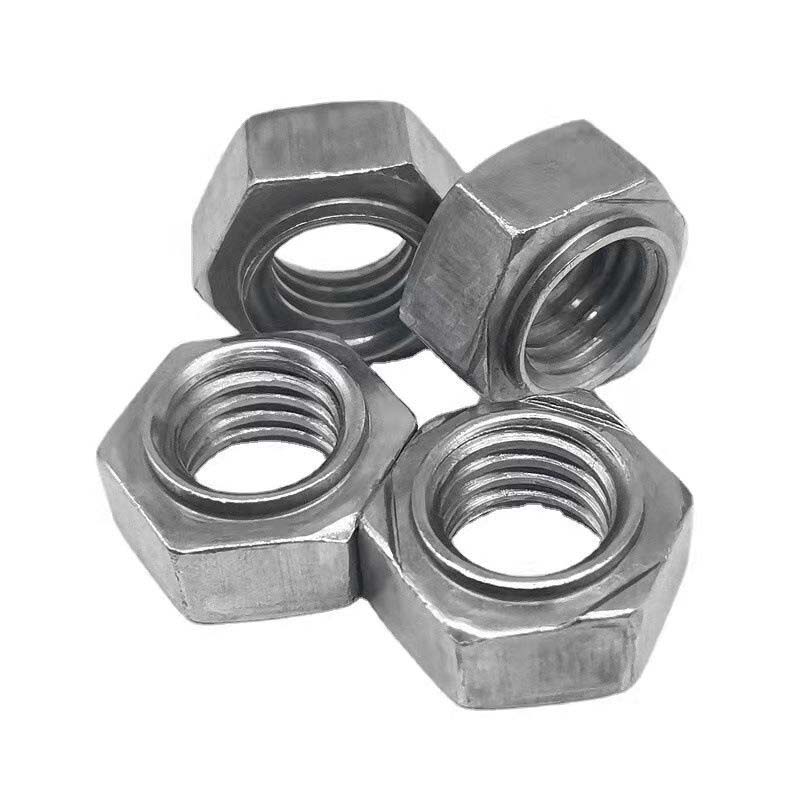

Метричні шестигранні гайки для контактного зварювання

Метричні шестигранні гайки для опорного точкового зварювання мають розмір у метричних одиницях і спеціально розроблені для контактного точкового зварювання. У процесі зварювання невеликі виступи розплавляться і з’єднуються з металом. Постачальники Xiaoguo® можуть надати безкоштовні зразки.

Модель:BS 7670-1-4-1993

Надіслати запит

Опис продукту

Метричні шестигранні гайки для контактного зварювання мають шестигранну форму, що дозволяє зручно використовувати для затягування гайковий ключ. З одного боку гайки є кілька виступаючих невеликих точок пайки, а з іншого боку - стандартні отвори з метричною різьбою.

Деталі продукту

Метричні шестигранні гайки для опорного зварювання мають невеликі виступи внизу. Коли зварювальні електроди натискають вниз, струм тече через ці виступи, миттєво розплавляючи виступи та сплавляючи гайку з металевою пластиною, що лежить під нею. Цей процес є швидким і автоматизованим і дуже підходить для великомасштабних виробничих ліній в автомобільній промисловості чи виробництві побутової техніки.

Метричні шестигранні гайки для контактного зварювання розмірів кришки M6, M8 і M10. Крок (наприклад, 1,0 або 1,25) має відповідати вашим болтам. Розмір шестигранної гайки (наприклад, шестигранна гайка для M6 становить 10 міліметрів) визначає необхідний гайковий ключ для наступного кроку.

Пн	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 макс	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 хв	4.395	5.895	6.87	7.87	10.34	12.34	14.64
е мін	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h макс	0.55	0.65	0.7	0.75	0.9	1.15	1.4
год хв	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 макс	0.25	0.35	0.4	0.4	0.5	0.65	0.8
год1 хв	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s макс	7.5	9	10	11	14	17	19
s хв	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H макс	3	3.5	4	5	6.5	8	10
H хв	2.75	3.2	3.7	4.7	6.14	7.64	9.64

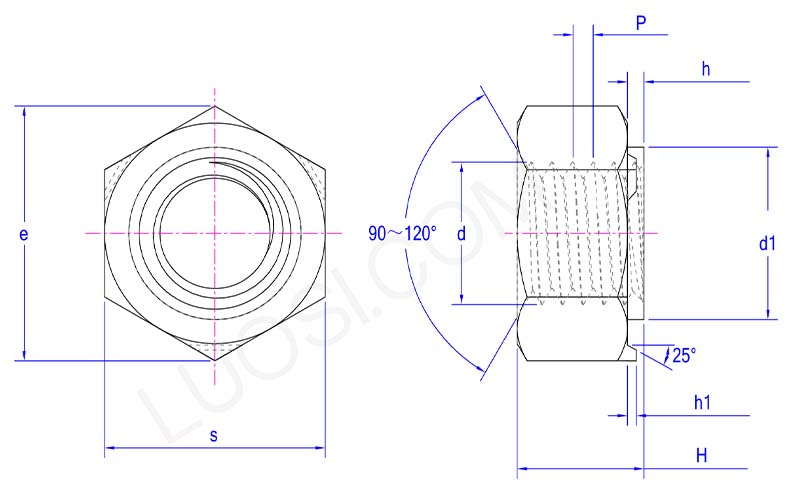

parameter of Metric hex nuts for resistance projection welding

Для контактного зварювання виступаючих частин тримайте поверхню чистою, якщо використовуєте метричні шестигранні гайки. Масло або іржа можуть пошкодити зварний шов. Переконайтеся, що електроди вирівняні та мають належну форму. Пошкоджені електроди можуть призвести до поганого зварювання. Зверніть увагу на «розбризкування» (виліт іскри), що зазвичай вказує на помилку налаштування та зварювання може бути ненадійним.

Особливості продукту

Метричні шестигранні гайки для контактного зварювання забезпечують більший крутний момент під час затягування або відкручування болтів, забезпечуючи плавну та легку роботу без ковзання. Вони також забезпечують акуратне вирівнювання точок зварювання та рівномірний розподіл тепла під час зварювання. Вони щільно прилягають до зварюваних компонентів, створюючи надійне з’єднання.

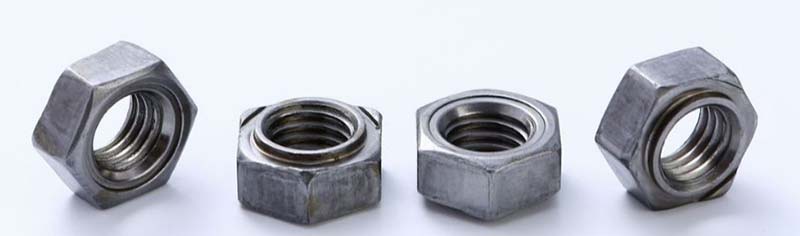

Metric hex nuts for resistance projection welding
