Зварювальні гайки T типу з типом 1A

Зварювальні гайки Т типу 1A спеціально розроблені для зварювання металів і відповідають специфікації 1A, що забезпечує щільне прилягання. Підходить для металевих каркасів, опор або механічного обладнання, Т-подібна конструкція допомагає заощадити простір. Фабрика Xiaoguo® має велику кількість товарів на складі. Ми також можемо налаштувати та надати продукти, які відповідають конкретним потребам.

Модель:JIS B1196-3.1-2001

Надіслати запит

Опис продукту

Зварювальні гайки Т типу 1А мають форму, що нагадує букву «Т», з різьбовою циліндричною частиною внизу. На фланці є кілька невеликих виступів, які спеціально призначені для зварювання. Характеристики звичайної різьби варіюються від M4 до M12.

Параметри продукту

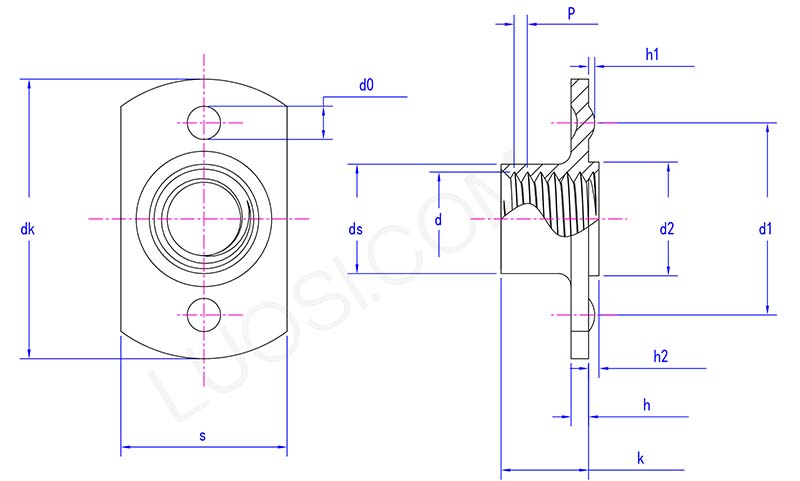

T style weld nuts with type 1A parameter

Пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
dk макс	20.5	20.5	23.7	23.7	31	33.2
dk хв	19.5	19.5	22.3	22.3	29	30.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
s хв	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
ds хв	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
k хв	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
год хв	1	1	1.35	1.35	1.7	1.7
d2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 хв	6.7	6.7	8.7	10.7	12.7	14.7
h2 макс	0.8	0.8	0.8	0.8	1.2	1.2
год2 хв	0.6	0.6	0.6	0.6	1	1
d0 макс	3.25	3.25	3.25	3.25	4.05	4.05
d0 хв	2.75	2.75	2.75	2.75	3.55	3.55
h1 макс	0.6	0.6	0.6	0.6	0.7	0.7
год1 хв	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс	15.2	15.2	17.25	17.25	22.3	24.3
d1 хв	14.8	14.8	16.75	16.75	21.7	23.7

Особливості продукту та встановлення

Зварювальні гайки Т типу 1А мають характерну Т-подібну структуру. Фланець може збільшити площу контакту з металевою пластиною, розподілити тиск і зробити зварювання більш безпечним. Розмір і висота зварювальних виступів на фланці однакові, а нагрівання в процесі зварювання рівномірне. Його точність різьби висока. Коли гвинт загвинчений, він відчувається дуже гладко, без заїдань або ослаблення.

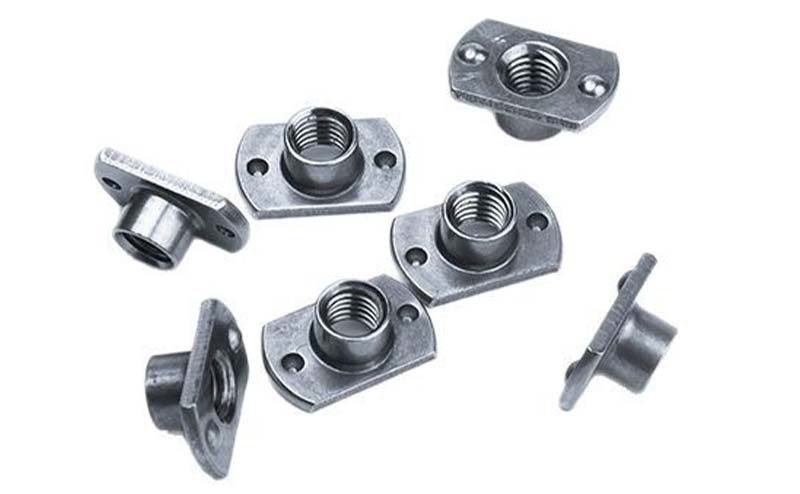

T style weld nuts with type 1A

Зварювальні гайки 1A Т-типу названі за їхньою формою: корпус шестигранної гайки ексцентрично встановлений на прямокутній базовій плиті (фланці). Тип 1A означає, що він призначений для дугового зварювання (MIG або TIG) навколо краю фланця. Т-подібна конструкція дозволяє розташувати різьбові отвори в потрібному місці, навіть біля краю, де неможливо встановити центральну гайку, і це можна легко зробити.

Встановлення зварювальних гайок Т типу 1А означає виконання зварювання по периферії прямокутного фланця. Основа гайки типу 1А плоска, не має отворів і виступів. Ви можете використовувати MIG або TIG для створення безперервних швів уздовж краю фланця. Гарне загальне зварювання має вирішальне значення, оскільки це єдиний спосіб закріпити фланець. Попередньо ретельно очистіть метал.

Приварні гайки типу 1А Т коштують дорожче звичайнихквадратні гайки. Вам доведеться заплатити за обробку форми фланця і додаткові матеріали. Вони також займають більше часу, щоб правильно приварити фланець. Особливо, коли положення різьби потрібно змістити, використовуйте їх; інакше стандартні гайки можуть бути дешевшими.
