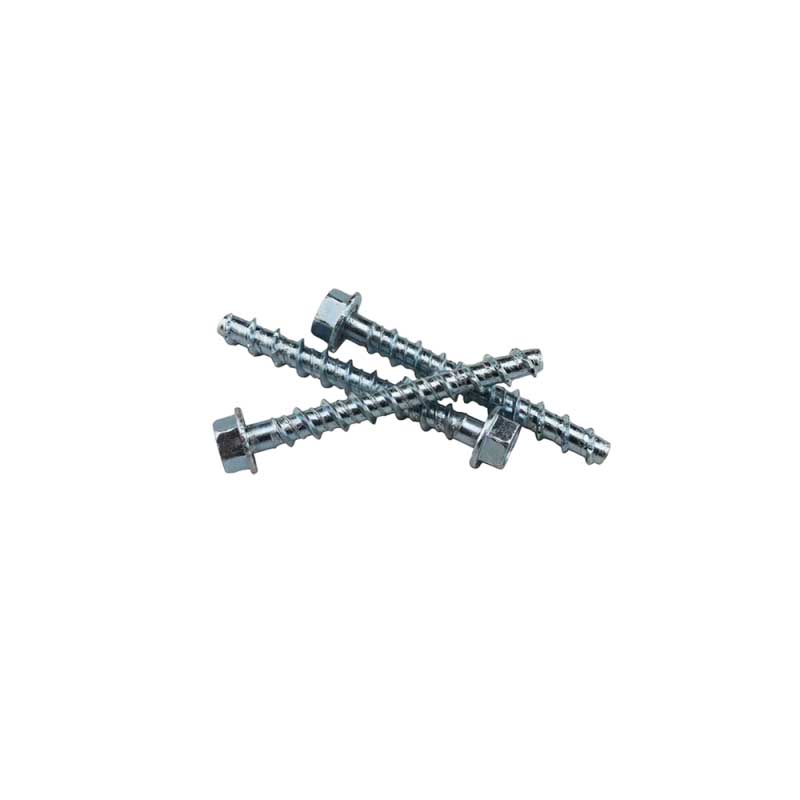

Самонарізний анкерний болт для бетону з шестигранним фланцем

Завод Xiaoguo має багаторічний досвід експортної торгівлі. Цей самонарізний анкерний болт із шестигранним фланцем охоплює розміри від M6 до M16. Під час будівництва необхідно контролювати розумний момент затягування, щоб уникнути зачистки різьби та пошкодження основного матеріалу. Матеріали з вуглецю та нержавіючої сталі адаптуються до різних температурних умов, забезпечуючи безпечну та надійну установку.

Надіслати запит

Опис продукту

Нижче наведено ознайомлення з механічними властивостями та параметрами монтажу самонарізного анкерного болта з шестигранним фланцем від China Xiaoguo®.

1. Рекомендовані параметри установки

Номінальний діаметр	Діаметр свердла (мм)	Глибина свердління (мм)	Мінімальна товщина основи (мм)	Мінімальний зазор (мм)	Мінімальна відстань (мм)	Монтажний крутний момент (Н·м)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

Метод свердління: використовуйте перфоратор у поєднанні зі свердлом із твердого сплаву.

Вимоги до очищення: використовуйте повітряний насос або пилосос, щоб продути принаймні 4 рази. Всередині отвору не повинно бути видимого пилу.

Інструменти для монтажу: ударний або динамометричний ключ із шестигранною головкою.

2. Монтажний момент затягування та вимоги до затягування

Монтажний момент затягування має бути в межах рекомендованого діапазону. Недостатній затягуючий момент призведе до неадекватного кріплення; надмірний крутний момент може спричинити прослизання різьби або локальне пошкодження бетону.

Після встановлення нижня поверхня головки фланця має щільно контактувати з нерухомим компонентом, а самонарізний анкерний болт із шестигранним фланцем не можна повертати вручну.

3. Екологічні та температурні обмеження

Застосовна температура навколишнього середовища: вуглецева сталь, електрооцинковане покриття: від -40°C до +80°C

Нержавіюча сталь може витримувати трохи вищі температури до ≤ 120°C.

Hexagon Flange Self Tapping Concrete Anchor Bolt

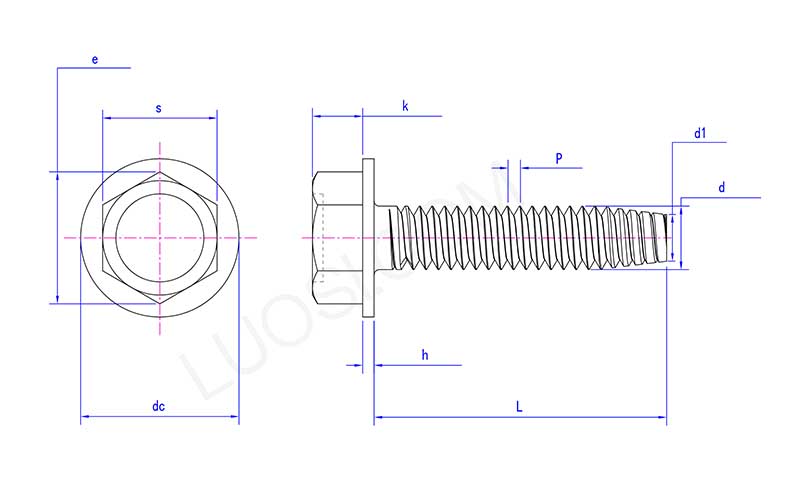

Пн	#2	#3
P	56	48
s макс	0.125	0.125
s хв	0.12	0.12
е мін	0.134	0.134
k макс	0.05	0.055
k хв	0.04	0.044
постійний струм макс	0.166	0.177
де хв	0.154	0.163
h макс	0.016	0.016
год хв	0.01	0.01
d макс	0.086	0.099
d хв	0.0813	0.0938
d1	0.068	0.078

Поширені помилки та рішення

Нижче наведено 4 найпоширеніші помилки, які найчастіше трапляються під час встановлення самонарізного анкерного болта з шестигранним фланцем, а також відповідні рішення.

1. Неправильний діаметр свердла.

Продуктивність: використовувалося свердло діаметром на 1-2 мм більше, ніж анкерний болт. Після вкручування анкерного болта він ослаб.

Причина: отвір занадто великий, і нитка не може досягти внутрішньої стінки отвору, що призводить до неефективного зачеплення.

Правильний підхід: використовуйте свердло такого ж номінального діаметра, як і анкерний болт.

2. Недостатнє чи неповне очищення отвору

Продуктивність: опір сильно змінюється під час входу.

Причина: пил накопичується всередині отвору, що перешкоджає зачепленню нитки.

Правильна процедура: після свердління продуйте повітря принаймні 4 рази, доки в повітрі, що видувається, не зникне видимий пил. Як варіант, можна скористатися пилососом.

3.Недостатня глибина свердління.

Ефективність: анкерний болт повністю затягнуто, але фланець ще не торкнувся фіксованого компонента.

Причина: недостатня глибина отвору.

Правильний підхід: Глибина отвору повинна бути на 5-10 мм більше, ніж ефективна глибина закладення анкерного болта.

4.Нахил при затягуванні

Продуктивність: Самонарізний анкерний болт для бетону з шестигранним фланцем перекошується після закручування.

Причина: свердло не перпендикулярне, або неправильний кут гайкового ключа під час введення.

Правильний підхід: Тримайте електродриль перпендикулярно до основи під час свердління; спочатку тримайте анкерний болт на місці рукою, коли його закручуєте.
