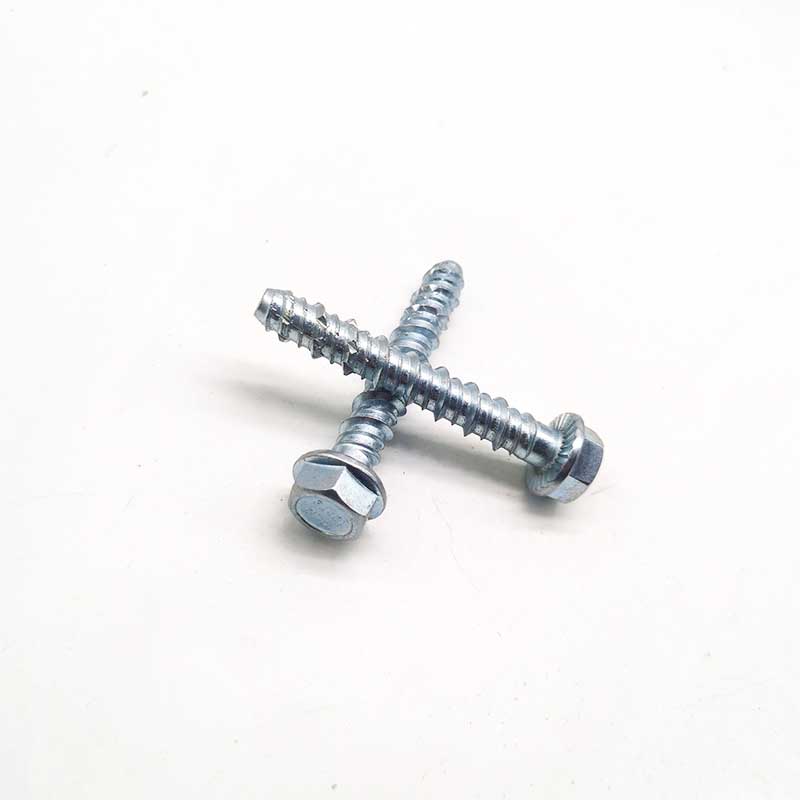

Самонарізний анкерний болт для бетону з шестигранною фланцевою головкою

Найпопулярніший останнім часом продукт постачальника Xiaoguo® - самонарізний анкерний болт для бетону з шестигранною фланцевою головкою. Від M6 до M16, загартована різьба, нарізана в бетон без попереднього нарізання. Фланцева головка зберігає шайби та запобігає ослабленню. Немає напруги розширення, тому ви можете розмістити його біля країв. В наявності для швидкої доставки.

Надіслати запит

Опис продукту

Нижче наведено основні фізичні параметри самонарізного анкерного болта з шестигранною фланцевою головкою від постачальника Xiaoguo®, які застосовуються до загальних специфікацій від M6 до M16.

（1）Діапазон номінального діаметра та довжини

Номінальний діаметр (d)	Загальна довжина (L)	Ефективна довжина нитки	Висота голови	Діаметр фланця
M6	40,50,60,70,80,100 мм	≈L-10 мм	4,5-5,0 мм	12-13 мм
M8	50,60,70,80,90,100,120,150 мм	≈L-12 мм	5,5-6,0 мм	16-17 мм
M10	60,75,80,90,100,120,150 мм	≈L-15 мм	7,0-7,5 мм	19-20 мм
M12	80,100,120,150,180,200 мм	≈L-18 мм	8,5-9,0 мм	22-24 мм
M16	100,120,150,180,200 мм	≈L-22 мм	11-12 мм	28-30 мм

Якщо довжина перевищує 200 мм, ми можемо налаштувати її, але глибину анкерування потрібно перевірити повторно.

（2）Матеріал і твердість

матеріал	Номер моделі	Твердість поверхні (HRC)	Твердість серцевини (HRC)	Варіанти обробки поверхні
Вуглецева сталь	10B21	52-58	32-40	Електрогальванізація (5–8 мкм), жовтий цинк, механічне цинкування, покриття Dacromet
Нержавіюча сталь А2	304	45-50	25-30	Природна пасивація, електролітичне полірування
Нержавіюча сталь А4	316	45-50	25-30	Оригінальна кольорова пасивація

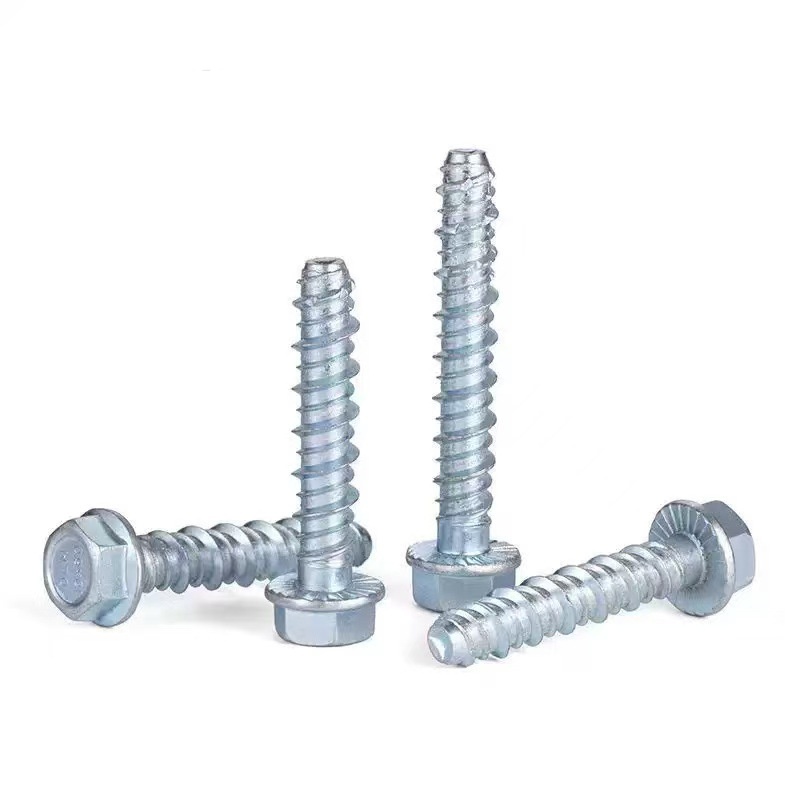

Hex Flange Head Self Tapping Concrete Anchor Bolt

Переваги, які приносить структура

Не за рахунок розширення труби, а за рахунок самозачеплення різьби. Особливість конструкції самонарізного анкерного болта для бетону з шестигранною фланцевою головкою. Анкерний болт виглядає як надвеликий гвинт, але він повністю відрізняється від звичайних розпірних болтів.

（1）Вбудована прокладка + зубці

Фланець самонарізного анкерного болта для бетону з шестигранною фланцевою головкою є цілісною прокладкою, яка ніколи не зніметься. Під фланцем також є кільце з дрібними зубами. При затягуванні вони проникнуть в сталеву пластину або прокладку і не ослабляться під час роботи машини.

（2）Нитки тверді, як ніж.

Різьбова деталь, яка пройшла поверхневе зміцнення, тверда, як долото. Просуньте її в попередньо просвердлений отвір. Лезо на стороні з різьбленням зішкрібає бетон, щоб створити відповідну внутрішню різьбу, а потім надійно захопить. Воно не розширюється назовні, щоб розштовхнути. Натомість він покладається на переплетення ниток, тому бетон не трісне.

（3）Повний потік

Від нижньої частини фланця до кінчика він повністю різьблений. Чим глибше він загвинчений, тим довша довжина нитки, яка впивається в бетон, і тим сильнішим буде опір підйому.

（4）Вказівки з гострою точкою, без відхилень

На кінці є невеликий конічний наконечник, схожий на пілотне свердло. Після розміщення в отворі загострений кінець притискається до дна отвору, гарантуючи, що самонарізний анкерний болт для бетону з шестигранною фланцевою головкою перпендикулярний до поверхні стіни та не буде нахилений під час затягування.

（5）Підтримка багаторазового використання

Якщо виникне будь-яка проблема, цей анкерний болт можна повністю зняти за допомогою гайкового ключа, переставити та знову встановити. Це особливо підходить для ситуацій, коли гвинт потрібно розбирати та повторно збирати кілька разів.

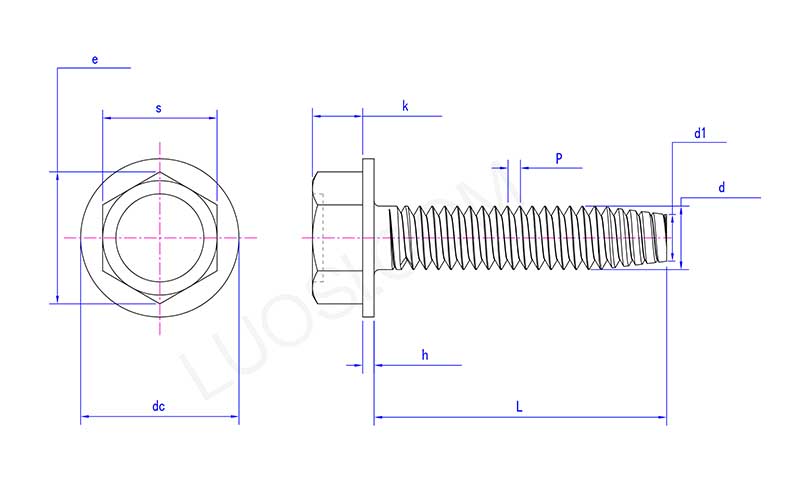

Hex Flange Head Self Tapping Concrete Anchor Bolt

Пн	#2	#3
P	56	48
s макс	0.125	0.125
s хв	0.12	0.12
е мін	0.134	0.134
k макс	0.05	0.055
k хв	0.04	0.044
постійний струм макс	0.166	0.177
де хв	0.154	0.163
h макс	0.016	0.016
год хв	0.01	0.01
d макс	0.086	0.099
d хв	0.0813	0.0938
d1	0.068	0.078
