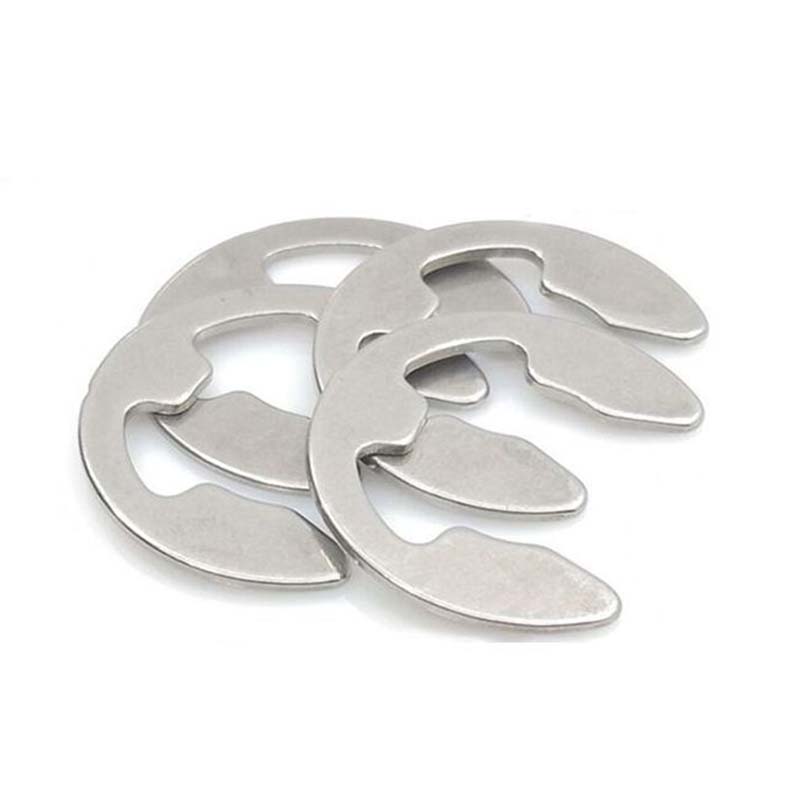

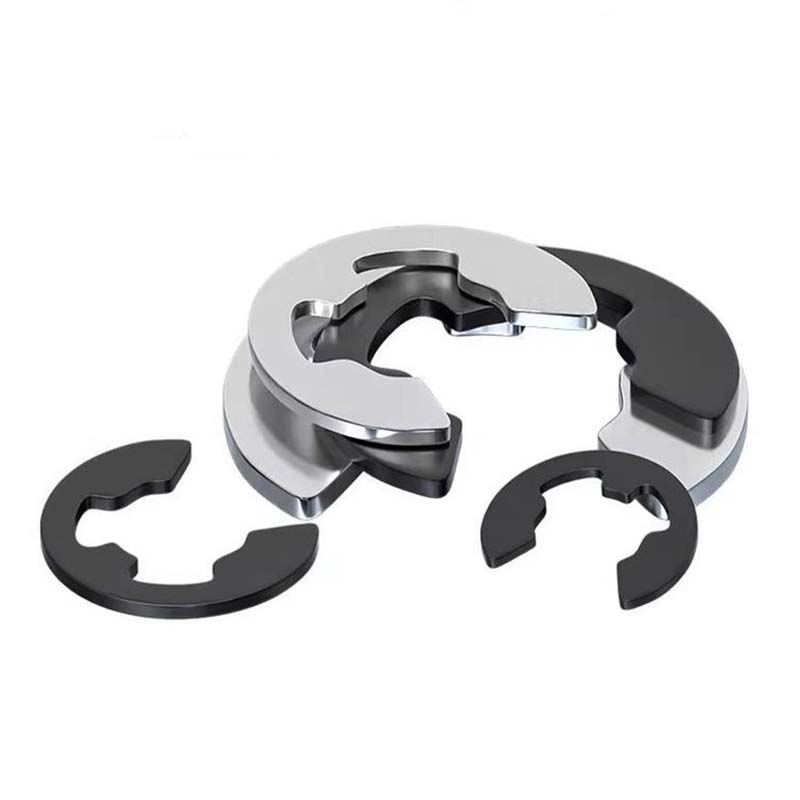

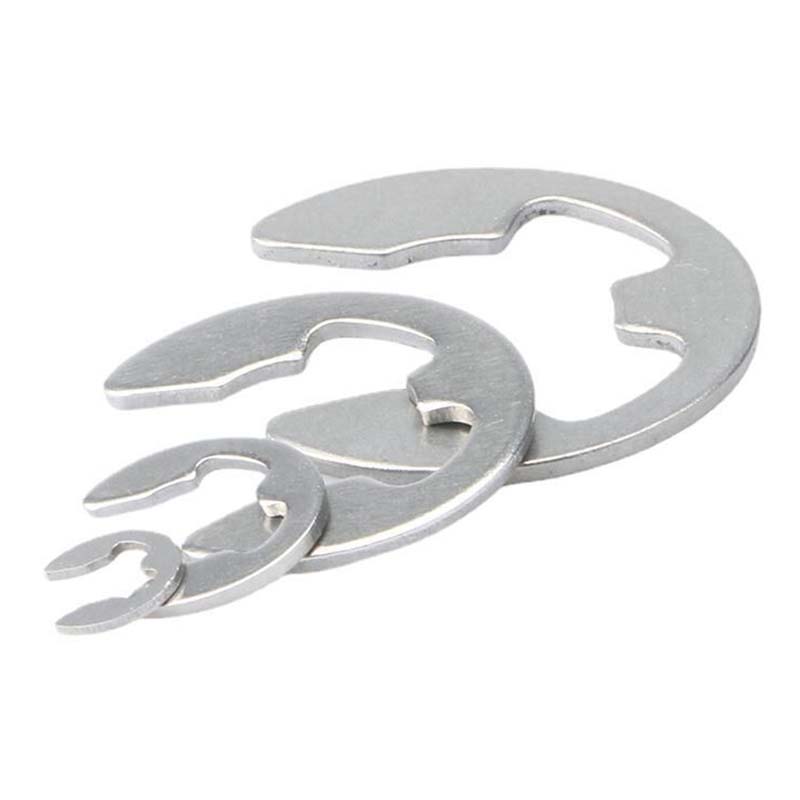

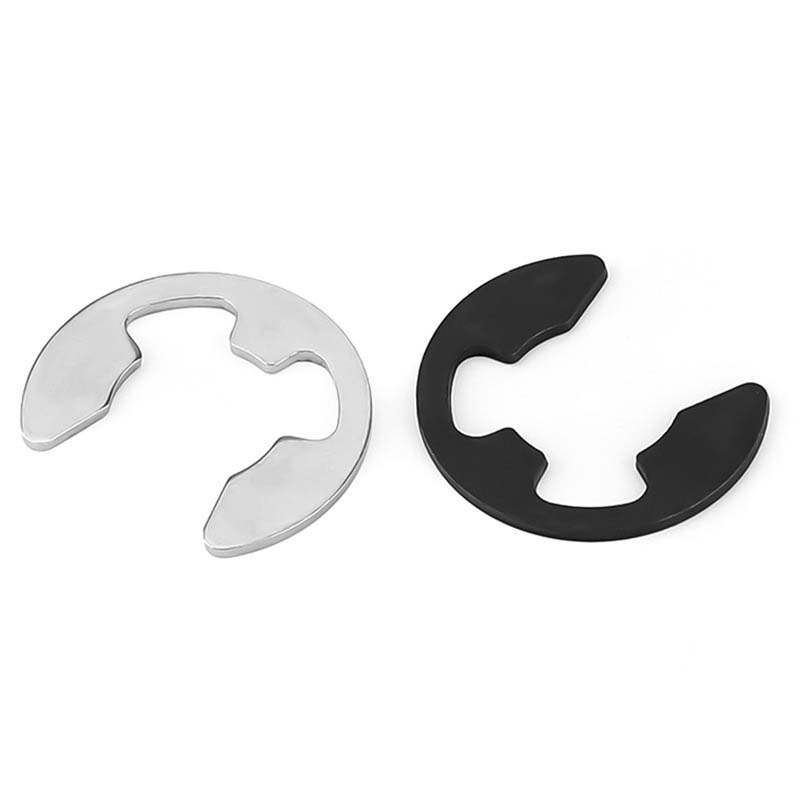

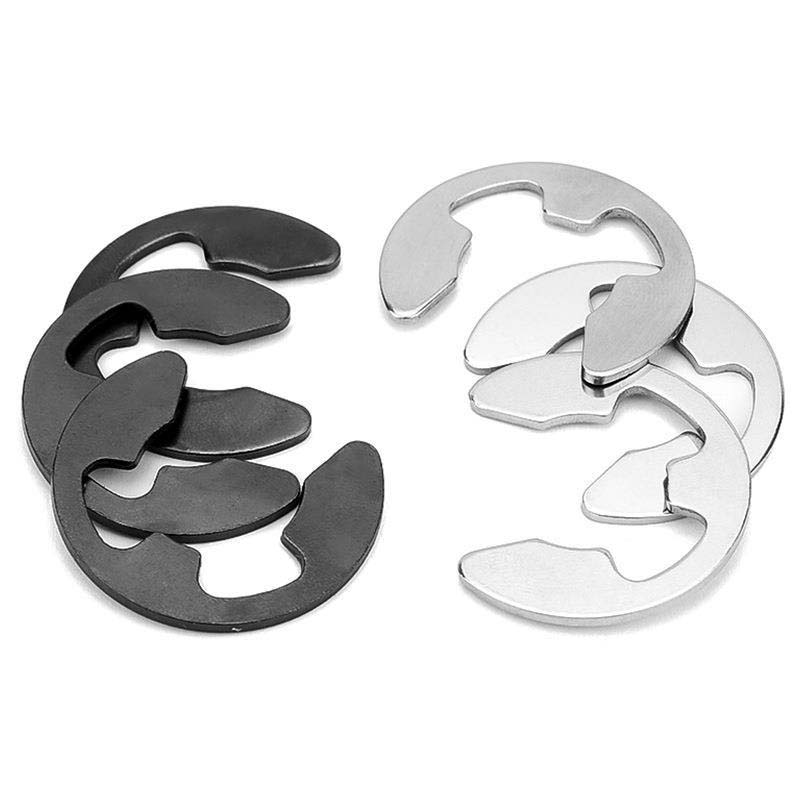

Стопорне кільце типу E

Стопорні кільця типу Е зазвичай використовуються в механічних системах для запобігання осьовому переміщенню підшипників, шестерень або валів. Клієнти довіряють Xiaoguo® за його конкурентоспроможну ціну без шкоди для довговічності матеріалу.

Модель:DIN 6799-1981

Надіслати запит

Опис продукту

Це стопорне кільце типу E — це внутрішнє стопорне кільце, воно виготовляється з різних матеріалів, щоб відповідати різним завданням. Типи нержавіючої сталі, такі як 304 або 316, підходять для вологих або хімічних приміщень. Твердіша сталь 410 краще витримує знос. Кільця з вуглецевої сталі дешевші, але все ще міцні, особливо з корозійним покриттям. Берилієва мідь підходить для електричних робіт або легкозаймистих зон, оскільки вона не іскрить. Пластикові (наприклад, нейлонові) стійкі до хімічних речовин і зменшують шум у легких установках. Для справді суворих фабрик використовуються більш міцні метали, такі як Hastelloy® або Monel®. Більшість із цих матеріалів перевірено на безпечність та екологічні правила (наприклад, RoHS), тому вони підходять для регульованих галузей.

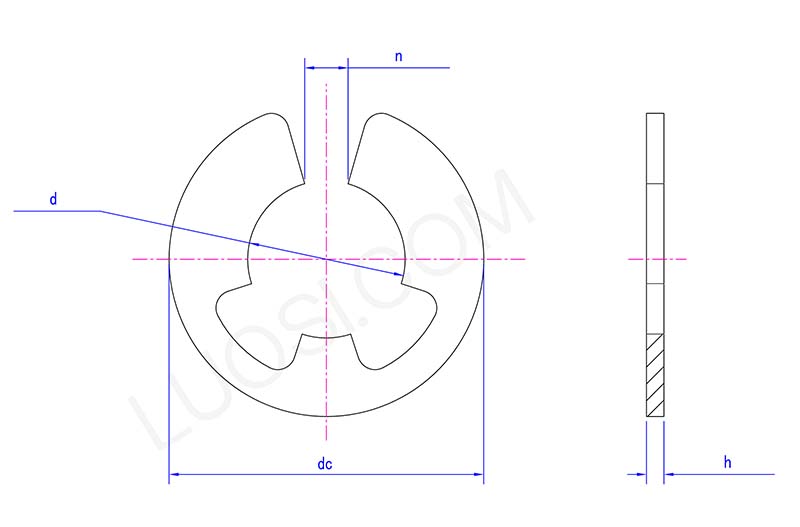

E type snap ring Structure diagram

Пн	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d макс	5	6	7	8	9	10	12	15	19	24	30
d хв	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h макс	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
год хв	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n макс	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n хв	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
постійний струм макс	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Регулярний огляд і обслуговування

Щоб стопорне кільце типу Е прослужило довше, час від часу перевіряйте його на наявність іржі, тріщин або вигинів, особливо в машинах, які інтенсивно використовуються. Тримайте пази в чистоті, щоб бруд не заважав їх посадці. Якщо сильно натирається, додайте мастила, щоб речі ковзали гладше.

Під час встановлення уникайте надмірного розтягування або надто сильного здавлювання, оскільки це з часом послабить кільце. Якщо ви помітили пошкодження, замініть їх. Зберігайте додаткові компоненти в сухому місці (не дуже жаркому чи холодному), щоб захистити матеріал від розкладання. Використовуйте плоскогубці зі стопорними кільцями для безпечнішого поводження.

Вплив факторів зовнішнього середовища

З: Як фактори навколишнього середовища, такі як температура або вологість, впливають на роботу внутрішнього стопорного кільця?

A: Якщо ви виберете неправильний матеріал, висока температура або вологість можуть зіпсувати стопорне кільце типу E. Кільця з вуглецевої сталі (більш міцні) будуть іржавіти у вологих місцях, якщо вони не мають стійке до іржі покриття. Нержавіючі сталі (такі як звичайні марки 304/316) добре протистоять волозі, але починають втрачати міцність вище 400°C. Деякі нержавіючі сталі або спеціальні метали залишаються гнучкими при низьких температурах. Якщо використовуються хімічні речовини, такі як кислоти або розчинники, виберіть нереактивне покриття (наприклад, тефлон).

У нас є професійна команда, яка може порекомендувати відповіднийпродуктівна основі сценаріїв використання та вимог, а також надавати індивідуальні послуги.

Специфікації та класи продукції

Стопорне кільце типу E має чіткі специфікації для задоволення різних потреб застосування, і специфікації в основному визначаються розміром, матеріалом і несучою здатністю. Що стосується розміру, ключовими параметрами є внутрішній діаметр, зовнішній діаметр і товщина, із загальним внутрішнім діаметром від 3 мм до 50 мм для стандартних марок. Ці розміри розроблені відповідно до стандартних розмірів валу та отвору в механічних вузлах. Класи матеріалів поділяються залежно від основного матеріалу, наприклад марки вуглецевої сталі (SWRM12) і марки нержавіючої сталі (SUS304, SUS316), де марки вуглецевої сталі призначені для сценаріїв загального навантаження, а марки нержавіючої сталі — для вимог до корозійностійкості. Ступені несучої навантаження класифікуються відповідно до максимального осьового навантаження, яке вони можуть витримати, з низькою (до 500 Н) для обладнання з легким навантаженням, наприклад невеликих двигунів, і з високою (понад 2000 Н) для важкої техніки, як-от автомобільні трансмісії. Кожен клас специфікації вказано на упаковці продукту, і користувачі повинні вибрати відповідний клас на основі конкретних вимог до складання та умов експлуатації.
