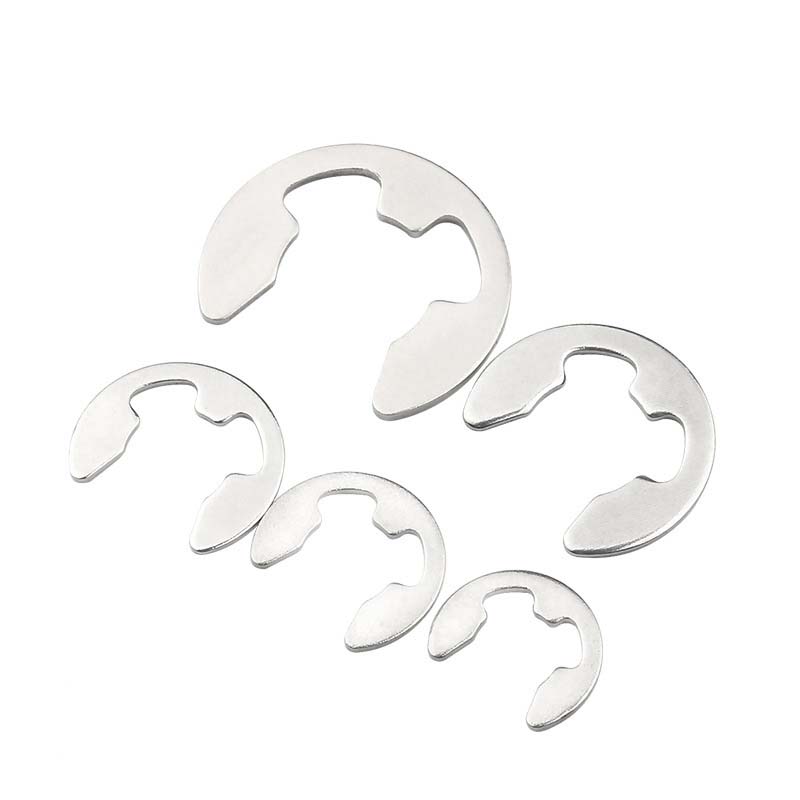

E Стопорне кільце

Стопорне кільце E також називають стопорним кільцем E-типу. Існує два основних типи: внутрішні кільця для отворів корпусу та зовнішні кільця для встановлення на валу. Завдяки сертифікатам ISO компанія Xiaoguo® гарантує, що всі продукти відповідають суворим міжнародним стандартам.

Надіслати запит

Опис продукту

Є багато матеріалів на вибір для стопорних кіл E, наприклад нержавіюча сталь, вуглецева сталь, алюмінієвий або титановий сплав тощо. Виберіть правильний матеріал відповідно до різних потреб і сценаріїв. Еластичні стопорні кільця з нержавіючої сталі є стійкими до іржі та корозії та більше підходять для використання в морських або хімічних середовищах. Еластичні стопорні кільця з вуглецевої сталі піддаються термічній обробці, щоб мати вищу твердість, отже, вищу міцність на розрив і підходять для важких машин. Еластичні стопорні кільця з алюмінієвого або титанового сплаву – це легке, міцне та довговічне стопорне кільце. Inconel® – це сплав, який витримує екстремальні температури та підходить для використання в аерокосмічній та енергетичній галузях. Вибір правильного матеріалу може зменшити непотрібні витрати, зменшити частоту заміни, а також є зносостійким і довговічним. Xiaoguo® виробляє відповідно до галузевих стандартів, таких як DIN, ISO та ANSI, і якість гарантована.

застосування

Стопорні кільця E дуже корисні в механічних установках, де потрібно міцно тримати деталі на місці. Вони тримають підшипники всередині двигунів, шестерні в коробках передач і поршні в гідравлічних системах. Для автомобілів вони використовуються в налаштуваннях осей і гальмівних системах, тоді як на заводах ви знайдете їх у конвеєрних стрічках і валах насосів. В електроніці крихітні стопорні кільця не дають з’єднувачам рухатися. Вони навіть працюють в установках з екологічною енергією, як коробки передач у вітрових турбінах. Перешкоджаючи аксіальному ковзанню частин, ці кільця забезпечують стабільнішу роботу машин, скорочують час на технічне обслуговування та подовжують термін служби обладнання в багатьох сферах, як-от робототехніка, медичні гаджети та важке обладнання.

E Circlip

Розмір

З: Як вибрати відповідний розмір і тип стопорного кільця типу E?

Відповідь: Вибираючи правильне стопорне кільце, вам потрібно звернути увагу на розмір отвору або вала, специфікації канавки та те, яке осьове навантаження воно має витримати. Використовуйте належні інструменти, щоб точно виміряти діаметр вала/отвору та глибину/ширину канавки. Перевірте посібники або таблиці Xiaoguo® (наприклад, DIN 471/472 або ANSI B27.1), щоб узгодити ці розміри зі стандартними розмірами кілець.

Для індивідуальних налаштувань подумайте про те, чи є навантаження постійним чи змінюється з часом. Спіральні кільця краще підходять для вантажів, які штовхають у різних напрямках, тоді як конічні кільця добре підходять для частин, що обертаються на високій швидкості. Якщо ви не впевнені, можете запитати нас про проведення тестування FEA, щоб переконатися, що кільце витримує навантаження, пов’язані з роботою.

Помилка розміру – велика проблема, це може спричинити згинання кільця, пошкодження канавки або навіть поломку всього вузла. Тому знайдіть час, щоб уважно виміряти та підібрати каблучку до того, що потрібно для роботи.

Пн	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
d макс	2	2.5	3	3.5	4	5	6	8	9	12	15
d хв	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n макс	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n хв	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
h макс	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
год хв	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
постійний струм макс	5	6	7	8	9	10	12	16	18	24	30

E Circlip Structure diagram

Матеріал продукту

Стопорне кільце E в основному виготовляється з металевих матеріалів, конкретний тип якого вибирається на основі середовища застосування та вимог. Вуглецева сталь є найпоширенішим матеріалом, доступним за ціною та базовою міцністю, придатним для загального внутрішнього середовища без високих вимог до корозійної стійкості. Ці застібки з вуглецевої сталі зазвичай обробляють поверхню за допомогою гальванізації або електрофорезу для запобігання іржі. Для сценаріїв із підвищеною стійкістю до корозії, наприклад для зовнішнього обладнання або у вологому середовищі, використовується нержавіюча сталь. Звичайні марки нержавіючої сталі включають 304 і 316, які можуть ефективно протистояти окисленню та корозії. У деяких застосуваннях із високими температурами або високою міцністю, наприклад у відсіках двигунів автомобілів, легована сталь використовується для підвищення термостійкості та міцності на розрив. Невелика кількість стопорних кіл E для особливих сценаріїв невеликого навантаження виготовляється з алюмінієвого сплаву, який є легким і простим у обробці. Вибір матеріалу безпосередньо впливає на термін служби та продуктивність застібки, тому він визначається такими факторами, як вологість навколишнього середовища, температура, здатність до навантаження та ризик корозії.
