12-точковий фланцевий гвинт

Негайно розмістіть замовлення на 12-точковий фланцевий гвинт Xiaoguo® оптом. Цей продукт має унікальну 12-точкову конструкцію головки та виготовлено з легованої сталі 12,9, яка пройшла процеси гарту та відпустки, з межею міцності на розрив понад 1200 МПа, що підходить для використання у важких частинах двигуна.

Надіслати запит

Опис продукту

12-точковий фланцевий гвинт — це високоефективне кріплення з головкою з дванадцятьма кутами та збільшеною опорною поверхнею фланця внизу. Форма його головки має подвійну шестикутну конструкцію, яка поєднує в собі дванадцятиточковий привід і інтегровану фланцеву структуру, спеціально розроблену для високого крутного моменту та стійкості до вібрації.

Цей 12-точковий фланцевий гвинт зазвичай використовується в автомобільних трансмісійних системах, блоках двигунів, авіаційних двигунах і високоміцному промисловому обладнанні. Це ідеальне рішення для заміни традиційних болтів із шестигранною головкою та внутрішніх гвинтів із шестигранною циліндричною головкою. Конструкція поверхні приводу з дванадцяти сторонами дозволяє використовувати кільцевий ключ або дванадцятисторонні гнізда, що дозволяє змінювати положення на 30° у вузьких просторах порівняно зі стандартними шестикутними головками, що забезпечує вищу ефективність встановлення.

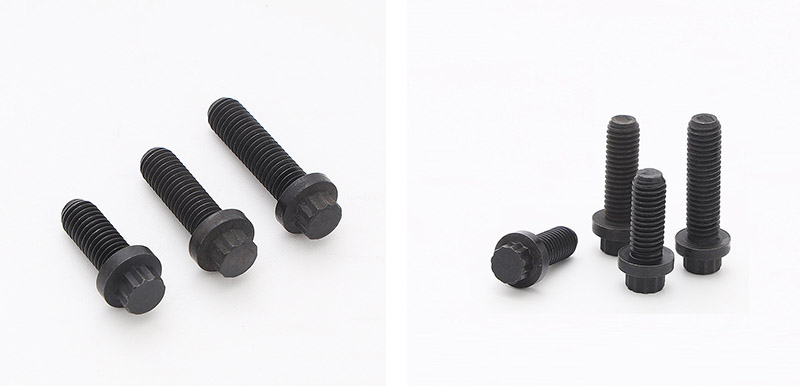

12 Point Flange Screw

Основна перевага

Основні переваги гвинта з 12-точковим фланцем в основному відображаються в таких аспектах:

（1）Дванадцятиточкова головка

Більше контактних поверхонь: дванадцятиточкова головка має вдвічі більше контактних поверхонь, ніж шестигранна головка, що дозволяє їй витримувати вищий момент затягування без пошкодження головки.

Ризик кута ковзання низький: розподіл сили більш рівномірний, що робить його придатним для застосувань, які вимагають високого попереднього навантаження.

（2）Інтегрований фланець

Автономна поверхня фланця: додаткові прокладки не потрібні. Зубчаста або рельєфна структура в нижній частині фланця взаємодіє з поверхнею заготовки, створюючи сильну силу тертя.

Висока стійкість до вібрації: він може підтримувати попереднє навантаження навіть у вібраційному середовищі, що підходить для зон динамічного навантаження.

（3）Просте встановлення, економія місця

Обертання на 30°: дванадцятиточкову головку можна повернути на 30°, щоб вставити її в гайковий ключ для зміни положення. Це економить половину місця порівняно з поворотом на 60° шестигранної головки. Підходить для обмеженого простору.

（4）Велика опорна площа

Збільшена поверхня фланця збільшує площу контакту: ефективно розсіює тиск і запобігає деформації м'яких матеріалів, таких як алюміній і чавун.

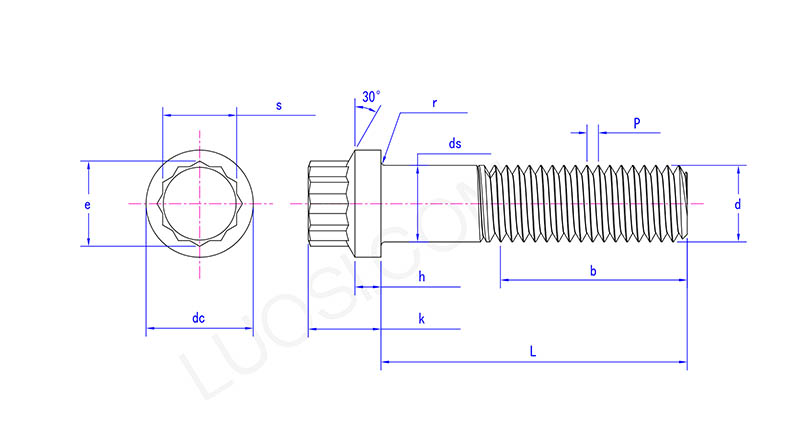

12 Point Flange Screw

Пн	M22	M24	M27	М30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
постійний струм макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc хв	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds хв	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
е мін	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
год хв	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k хв	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r хв	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s хв	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Альтернативні гвинти з внутрішнім шестигранником

Сумісність із зовнішнім діаметром головки: 12-точковий фланцевий гвинт має такий самий розмір отвору, як і стандартний шестигранний циліндричний гвинт, тому його можна замінити безпосередньо, не змінюючи положення отвору, і він також міцніший.

（6）Повний асортимент марок високої міцності

Покриває клас 8.8, клас 10.9, клас 12.9 і нержавіючу сталь A2-70/A4-80, задовольняючи потреби всіх сценаріїв, починаючи від загального обладнання до надзвичайно важких навантажень.

（7）Багаті рішення, стійкі до корозії

Пропонуємо різні види обробки поверхні, такі як електрогальванізація, гаряче цинкування, покриття Dacromet, цинк-нікелевий сплав і чорніння, що підходить для внутрішнього, зовнішнього, морського та хімічного середовища тощо.

（8）Широкий діапазон сфер застосування

Автомобілі (двигуни, трансмісії, шасі), аерокосмічна промисловість (рами двигунів, шасі), вітрова енергетика, гірнича промисловість, нафтохімія, кораблі, загальне машинобудування тощо.
