Економія часу

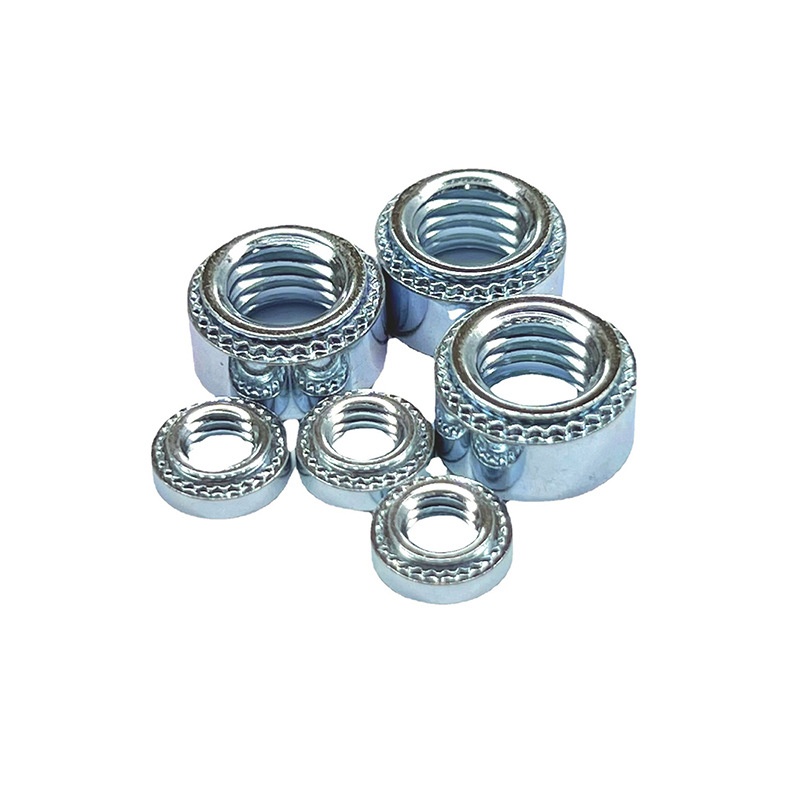

Під час монтажу затискна гайка деформує навколишній листовий метал, створюючи міцне механічне зчеплення. Xiaoguo® є надійним постачальником, що виробляє болти, гайки та гвинти.

Модель:QIB/IND CLA

Надіслати запит

Опис продукту

Щоб заощадити час і правильно встановити затискну гайку, вам потрібен сумісний прес — гідравлічний, пневматичний або сервоелектричний — із хорошим контролем тоннажу, а також належним чином виготовлені інструменти (набір пуансонів і матриць). Пуансон штовхає безпосередньо на гайку, забиваючи її в металевий лист, який встановлено над опорною порожниною матриці. Добре сконструйована матриця забезпечує контрольований потік матеріалу в затискні частини гайки. Дуже важливо підтримувати стабільність сили та все в порядку. Якщо ви не використовуєте достатньо сили, клінч буде слабким. Використовуйте занадто багато, і ви можете пошкодити гайку або лист. І вам не потрібно попередньо нічого нарізати.

Застосовні сценарії:

Затискні гайки, що заощаджують час, часто використовуються в галузях промисловості, де потрібно ефективно з’єднати листовий метал. Ви знайдете їх в автомобілях — для панелей кузова, кронштейнів, деталей шасі. Вони також є в електроніці, як-от корпуси, стійки та радіатори. Системи опалення, вентиляції та кондиціонування також використовують їх у повітроводах і агрегатах. Прилади з їх рамами та корпусами, телекомунікаційні шафи, меблі та освітлення — усі вони використовують затискні гайки, що економлять час.

Будь-яка робота, яка потребує міцної, надійної різьбової шпильки, що стирчить із листового металу (і сидить на одному рівні), добре працює із затискною гайкою, що економить час. Він замінює громіздкі приварювальні гайки або ослаблені кріпильні елементи, спрощуючи дизайн і виробництво.

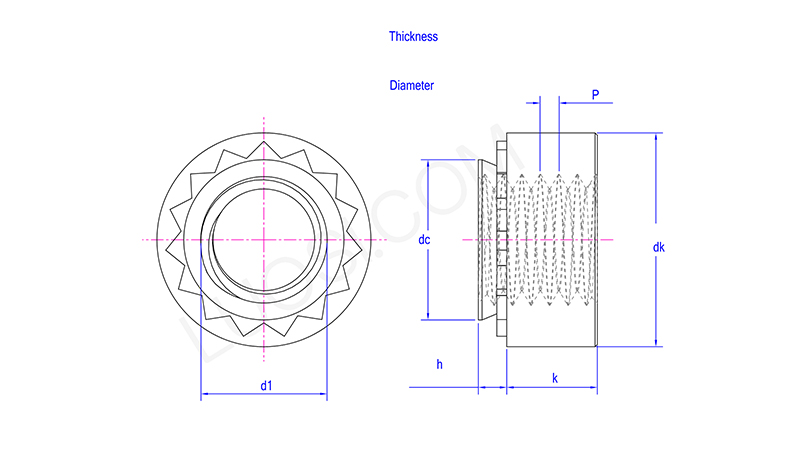

Пн	256-0	256-1	256-2	348-0	348-1	348-2	440-0	440-1	440-2	440-3	632-0
P	56	56	56	48	48	48	40	40	40	40	32
d1	#2	#2	#2	#3	#3	#3	#4	#4	#4	#4	#6
постійний струм макс	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.187
Діаметр монтажних отворів мін	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.1875
Діаметр монтажних отворів макс	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.1905
dk хв	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.27
dk макс	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.29
h макс	0.03	0.038	0.054	0.03	0.038	0.054	0.03	0.038	0.054	0.087	0.03
h кодер	0	1	2	0	1	2	0	1	2	3	0
k макс	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
k хв	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
Товщина монтажної пластини мін	0.03	0.04	0.056	0.03	0.04	0.056	0.03	0.04	0.056	0.091	0.03

Антикорозійна обробка:

Цей горіх часто має обробку поверхні, щоб допомогти їм протистояти іржі та виглядати краще. Звичайні включають цинкування — прозоре, жовте або чорне — цинко-нікелеве покриття, Geomet® (неелектролітичне неорганічне покриття) і пасивування для нержавіючої сталі. Покриття має витримувати високий тиск у процесі закручування, не відколюючись.
