Пружинні стопорні шайби

Пружинні стопорні шайби виробництва фабрики Xiaoguo® мають природну еластичність. Після затягування вони будуть постійно чинити зворотну пружну силу на болти та гайки, ефективно запобігаючи ослабленню болтів і гайок.

Надіслати запит

Опис продукту

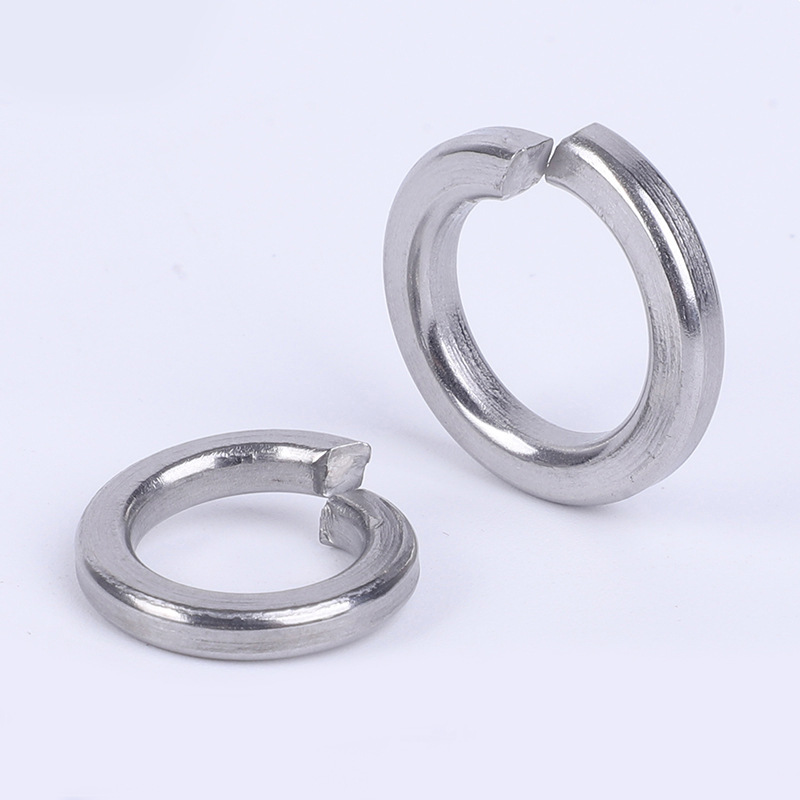

Пружинні стопорні шайби, широко відомі як пружинна шайба, еластична шайба або стопорна шайба, являють собою металеву прокладку з виїмкою, яка трохи виступає. Матеріалом є в основному вуглецева та нержавіюча сталь. Він спеціально розроблений для з’єднання з головками болтів і гайками. Завдяки власній еластичності запобігає ослабленню болта через вібрацію обладнання.

Говорячи простою мовою, пружинні стопорні шайби — це «сила опору з пружністю», яка вставляється між гвинтом і деталлю. Він порівняно недорогий, невеликий за розміром, займає мало місця, має просту конструкцію, простий в монтажі. Це одна з найпоширеніших деталей проти розкручування, які використовуються в промисловому виробництві, автомобілях, машинах, електричних приладах і складанні своїми руками.

Spring Lock Washers

Як проводити роботу?

Коли ви бачите форму пружинних стопорних шайб, все стає зрозумілим - це не плоске кругле кільце, а металеве кільце, яке було обрізане один раз, зі зміщенням вирізаного отвору вгору та вниз. Його поперечний переріз похилий, і саме завдяки такій формі йому властива пружність.

Процес роботи насправді досить простий:

（1）Встановлення: Встановіть пружинні стопорні шайби на болт і підмістіть їх під головку болта або гайку.

（2）Затягування: коли гайка повертається вниз, пружинна шайба буде штовхатися вниз. Пружинна шайба, яка була в стані зміщення вгору та вниз на зрізаному краю, сплющується, створюючи силу, яка штовхає назад.

（3）Запобігання ослабленню: після того, як пружинна шайба розплющена, вона продовжує намагатися «відпружинити». Утворювана цим протилежна пружність збільшить тертя на всьому з’єднанні, таким чином протистоячи ослабленню, спричиненому вібрацією. У той же час, сплющені кінці пружинної шайби створюватимуть гострі краї, які проникатимуть через головку болта та поверхню заготовки, утворюючи фізичний ефект «замикання», який додатково запобігає повороту болта назад.

Функція запобігання ослабленню пружинних стопорних шайб досягається завдяки двом речам: одна – це тертя, спричинене еластичністю, а інша – сила закушування, яка утворюється, коли гострі краї проникають у поверхню.

Spring Lock Washers

Пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d хв	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
год хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H хв	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
