Стопорна шайба з роздільним кільцем

Коли багато клієнтів купують Xiaoguo® Split Ring Lock Washer, ми зазвичай рекомендуємо їм також додавати плоскі шайби. Це дозволить ефективно збільшити площу і запобігти пошкодженню поверхні заготовки. Ми надамо вам професійне відповідне рішення.

Надіслати запит

Опис продукту

У важких промислових машинах стопорні шайби з роздільним кільцем є поширеним способом запобігання ослабленню болтів. Коли ви затягуєте застібку, роз’ємна фіксуюча шайба притискається. Він відскакує природним чином, створюючи безперервну зовнішню силу. У той же час його гострі краї врізаються в металеву поверхню, запобігаючи розхитанню болта з часом.

【1】 Основна перевага

（1）Він міцно утримує болти на місці завдяки безперервному натисканню та захопленню поверхні.

（2）Просте встановлення, не потрібні спеціальні інструменти.

（3）Підходить до більшості стандартних болтів і гайок. Він виготовлений відповідно до загальних стандартів, таких як DIN 127, що робить керування запасами простим.

（4）Замкова шайба з роздільним кільцем має високу міцність. Вони піддаються термічній обробці для досягнення твердості 370–470 HV. Це дозволяє їм витримувати сильний тиск і часту вібрацію важкого обладнання, забезпечуючи тривалий термін служби.

(5) Ви можете вибрати різну обробку поверхні, як-от стандартне цинкування або цинк-алюмінієве покриття (Dacromet). Таким чином ви отримаєте належний рівень захисту від іржі для будь-яких умов, з якими зіткнеться пральна машина.

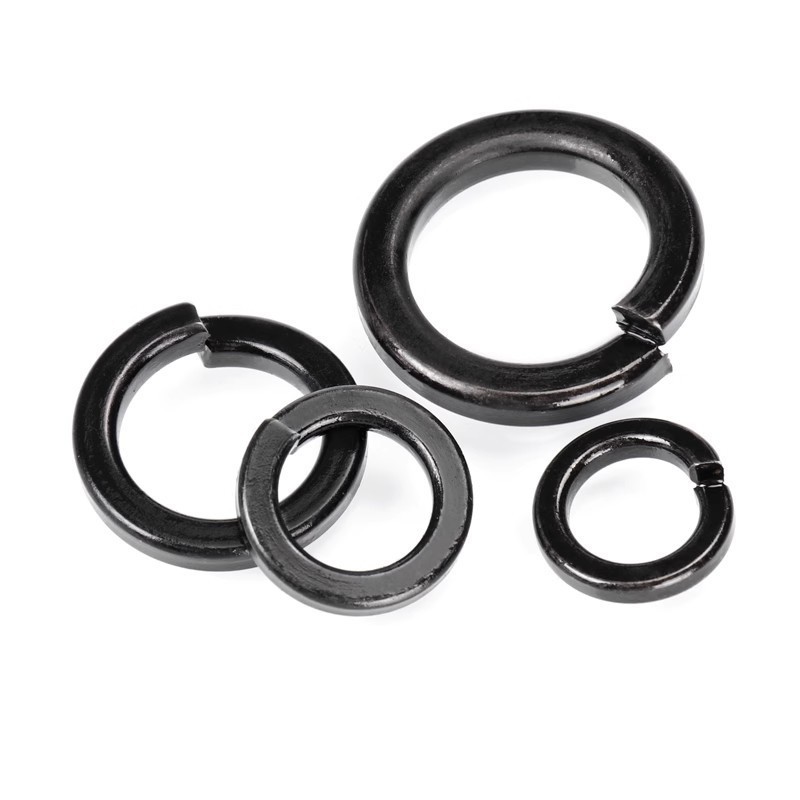

Split Ring Lock Washer

【2】Приклади застосування

(1) Подрібнювачі та дробарки – у цьому виді обладнання шайби використовуються на важливих болтах, щоб запобігти їх ослабленню через незбалансоване обертання та постійну вібрацію.

(2) Важка мобільна техніка – для будівельного обладнання, такого як екскаватори, ці стопорні шайби з роздільним кільцем допомагають розподілити динамічні навантаження та утримувати ключові точки з’єднання щільними.

(3) Енергетичне та гірничодобувне обладнання – ці шайби підходять для вітряних турбін, сонячних установок та інших пристроїв для чистої енергії, а також важких гірничих машин. Вони міцно кріплять болти і залишаються зафіксованими навіть при частій вібрації та тепловому розширенні.

(4) Загальне обладнання – широко використовується для насосів, компресорів і звичайних механічних частин. Вони можуть справлятися з вібрацією обладнання та зовнішнім силовим тиском під час щоденної роботи.

【3】Поради щодо встановлення

Під час встановлення розташуйте стопорну шайбу з роздільним кільцем між болтом, гвинтом або гайкою та частиною, яку ви закріплюєте. Просто переконайтеся, що його гострий край прилягає точно до металевої поверхні. Потім затягніть його відповідно до крутного моменту, щоб отримати хорошу посадку. Ці пральні машини призначені лише для одноразового використання – не використовуйте їх повторно. Якщо ви це зробите, сила затиску впаде, що може спричинити проблеми з безпекою та зробити його менш ефективним.

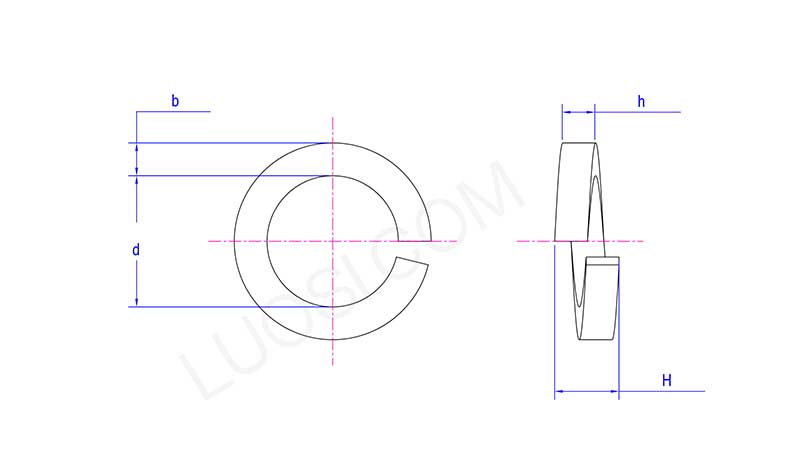

Split Ring Lock Washer

Пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d хв	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
год хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H хв	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
