Самонарізний гвинт по дереву з потайною головкою

Самонарізний гвинт із потайною головкою по дереву, виготовлений фабрикою Xiaoguo®, може повністю вставлятися всередину деревини, якщо використовувати його з відповідним свердлом із потайною головкою. Таким чином кріпильна частина залишається прихованою, а готові вироби виглядають акуратно.

Надіслати запит

Опис продукту

Самонарізний шуруп із потайною головкою по дереву — це різновид деревообробного кріплення з конічною головкою (з кутом звуження 90°) і пазом у верхній частині. Головку можна повністю вставити в попередньо вирізані конічні отвори в деревині, і після затягування головка буде на одному рівні або трохи нижче поверхні деревини. Тіло гвинта має глибоку та грубу дерев’яну різьбу, а хвіст є конічною загостреною головкою. Його можна вкручувати безпосередньо в деревину (для деревини твердих порід або великого діаметру рекомендується попередньо просвердлити отвір). Цей саморіз по дереву з потайною головкою підходить для з’єднання та кріплення дерев’яних виробів, для яких потрібна плоска поверхня без відкритих головок.

Англійська назва	Самонарізний гвинт по дереву з потайною головкою
Загальні стандарти	DIN 97
Головний тип	Потайна / плоска головка
Тип слота	Щілинний
Тип різьби	Деревна різьба (крупний крок, глибокий крок)
Форма чайових	Конічна самосвердлувальна головка

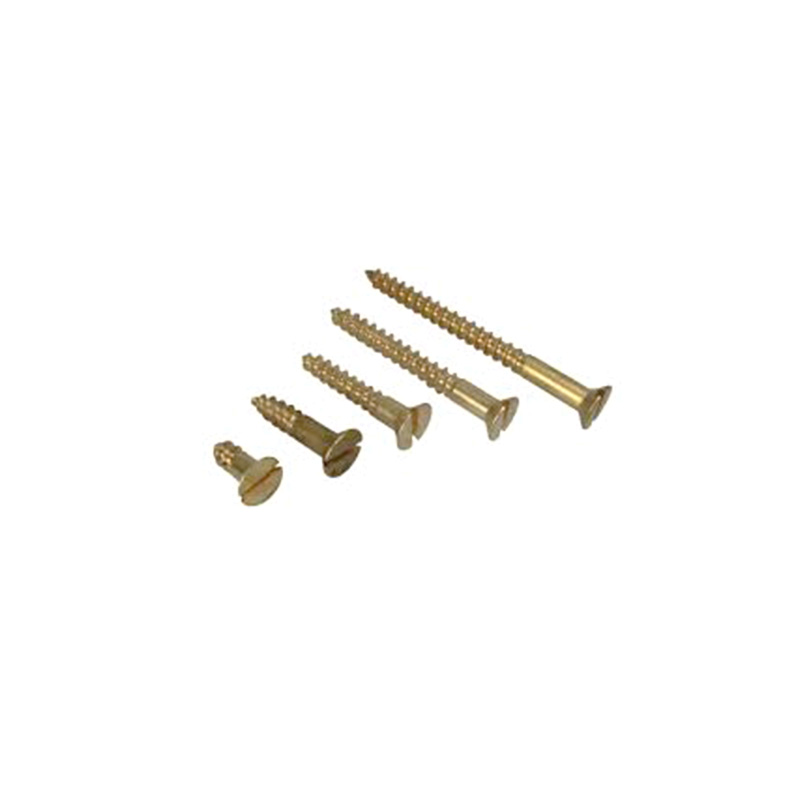

Slotted Countersunk Head Wood Self Tapping Screw

Конструктивні особливості

Структурні особливості самонарізного шурупа з потайною головкою по дереву будуть представлені в п’яти частинах.

Будова голови

1. Форма голови: конічна, схожа на воронку, зазвичай з кутом конуса 90°. Верхня поверхня голови плоска, бічні похилі.

2. Розмір головки: зовнішній діаметр головки приблизно в 1,8-2,2 рази перевищує діаметр різьби гвинта, а висота головки приблизно в 0,5-0,6 раза перевищує діаметр різьби.

3. Використання головки: після кріплення цього самонарізного шурупа з потайною головкою по дереву вся головка шурупа вставляється в попередньо зроблений конічний отвір на дереві. Він залишається на одному рівні або трохи нижче поверхні деревини і не буде стирчати.

Конструкція з прямим слотом

1. Тип приводу - прямий слот. Канавка йде прямо від середини до обох сторін.

2. Ширина щілини коливається від 0,6 мм до 2,0 мм, глибина щілини становить від 0,3 мм до 0,8 мм. Обидва торці прорізу виконані з круглими кутами.

3. Характеристики слота: його можна закручувати за допомогою звичайної викрутки з плоскою головкою.

Стрижнева структура

1. Форма стрижня: поділяється на повну та часткову різьбу.

Структура потоку

1.Тип різьби: звичайна деревна різьба, а не звичайна механічна різьба.

2. Профіль: Кут профілю зуба становить приблизно 60°, але кінчик зуба дуже гострий, а основа зуба має плавний перехід дуги.

3. Відстань між зубами: відносно широка.

Структура наконечника

1. Форма наконечника: конічний наконечник із конусністю приблизно 30°–45°. Кінчик не дуже гострий; замість цього він має дуже маленьку плоску поверхню або круглу головку.

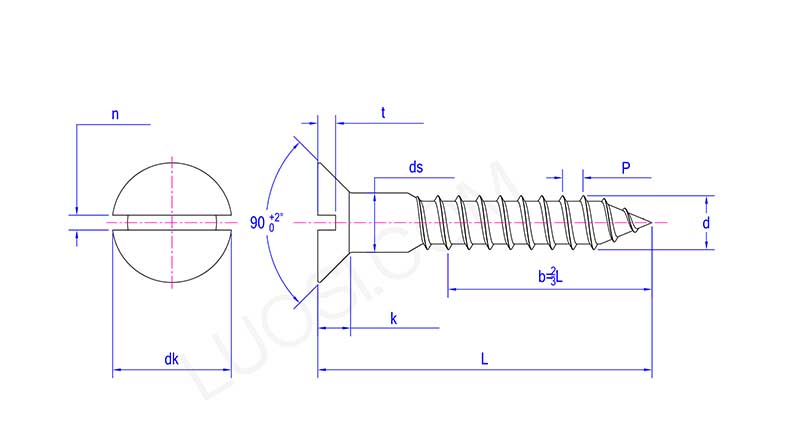

Slotted Countersunk Head Wood Self Tapping Screw

Пн	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds хв	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds макс	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk макс	5	6	7	8	9	10	11	12	14	16	20
dk хв	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k макс	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n хв	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n макс	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t макс	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t хв	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
