Гвинт Стандартна плоска шайба

Як постачальник гвинтової стандартної плоскої шайби, Xiaoguo® пропонує продукти, які пройшли суворе тестування. Під час роботи наші продукти можуть ефективно розподіляти силу фіксації рівномірно по більшій поверхні контакту, запобігаючи деформації матеріалу.

Надіслати запит

Опис продукту

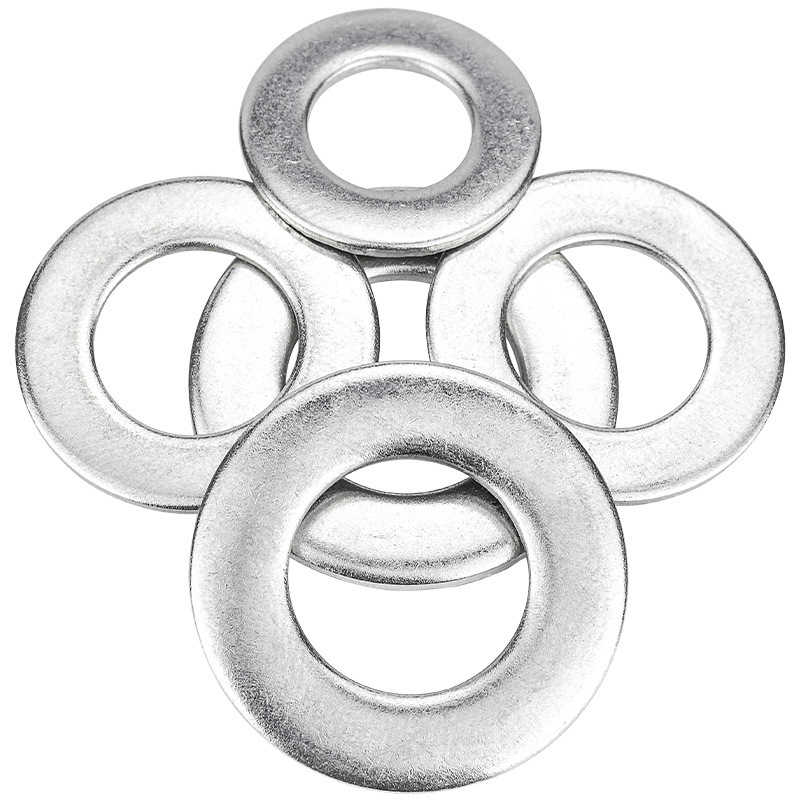

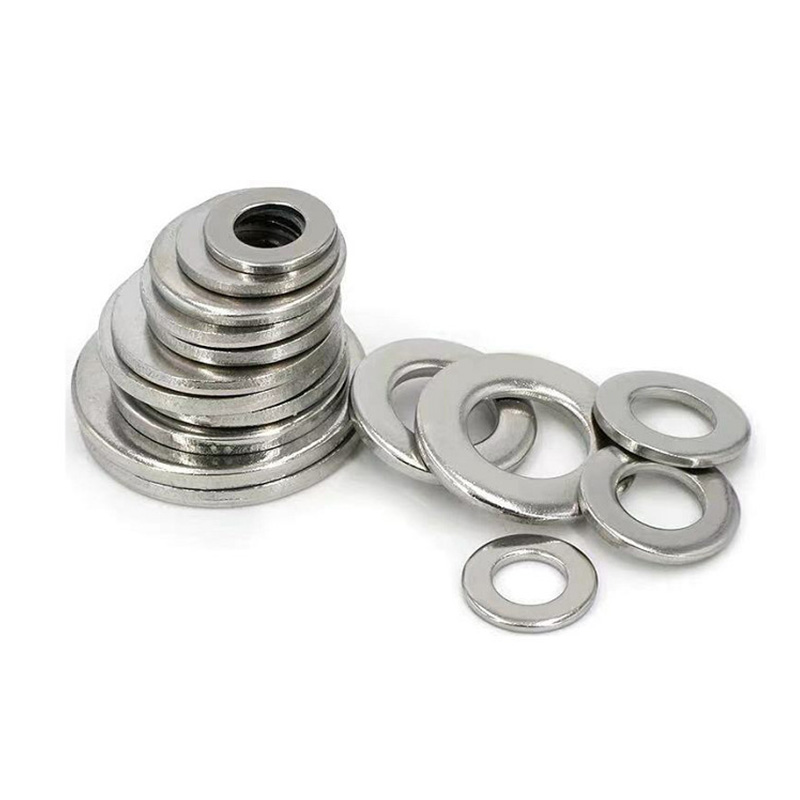

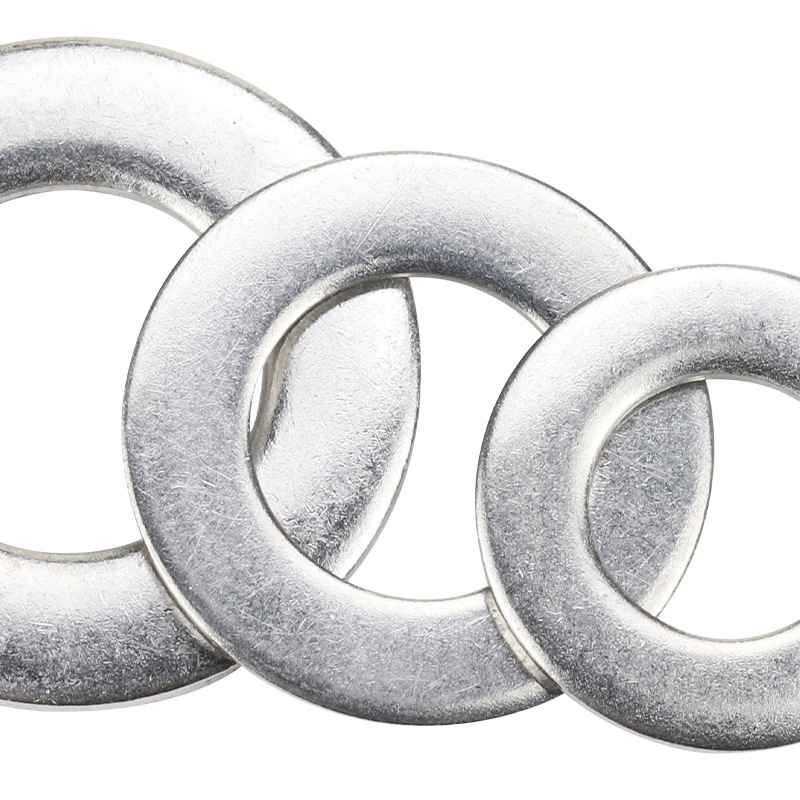

Гвинтова стандартна плоска шайба — це механічна деталь у формі плоского круглого кільця з отвором посередині. Зазвичай він виготовляється з металу (таких як вуглецева сталь, нержавіюча сталь) або неметалевих матеріалів (таких як нейлон, гума). Він розміщується між поверхнею болта, гайки та з’єднаних компонентів і є незамінною допоміжною частиною в простій системі кріплення.

Специфікація Розміри

Наші гвинтові стандартні плоскі шайби виготовляються в суворій відповідності до міжнародних стандартів, що гарантує, що вони можуть бути сумісні з іншими кріпильними компонентами, коли їх використовують клієнти.

Нижче наведено порівняльну таблицю загальних специфікацій розмірів на основі стандарту DIN 125/ISO 7089:

Номінальна специфікація (діаметр болта)	Внутрішній діаметр d (мм)	Зовнішній діаметр D (мм)	Товщина t (мм)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Основна функція

Screw Standard Flat Washer є надійними «героями за лаштунками» в кожній точці з’єднання, тихо виконуючи найважливіші функції, такі як розподіл тиску та захист поверхонь.

（1）Розподіліть тиск і захистіть деталь

Завдяки збільшенню площі контакту між гайкою або головкою болта та поверхнею заготовки. Затискну силу можна більш рівномірно розподілити по заготовці, тим самим запобігаючи вм’ятинам, деформаціям або пошкодженням поверхні.

（2）Зменшити тертя та захистити поверхневе покриття

Як гладкий бар’єрний шар, він запобігає подряпинам на поверхні заготовки, спричиненим обертанням або тертям під час затягування гайок або болтів.

（3）Допоміжне антирозкручування, стабільне з’єднання

（4）Плоскі шайби забезпечують стабільну плоску опорну поверхню для стопорних шайб (таких як пружинні шайби). Крім того, вони до певної міри збільшують тертя на контактній поверхні, тим самим сприяючи підвищенню стійкості кріплення до вібрації. Заповніть зазор Під час використання точних інструментів осьовий зазор між компонентами можна точно відрегулювати додаванням або зменшенням кількості гвинтів Стандартна плоска шайба.

（5）Спеціальні матеріали можуть виконувати різні функції.

Ізоляція: нейлон або пластик можуть ефективно запобігти проходженню струму та уникнути коротких замикань.

Ущільнення: гума або м’які метали можуть заповнити щілини під тиском, запобігаючи витоку рідин або газів.

Антикорозійний: нержавіюча сталь або оцинкований матеріал може протистояти корозії та продовжити термін служби.

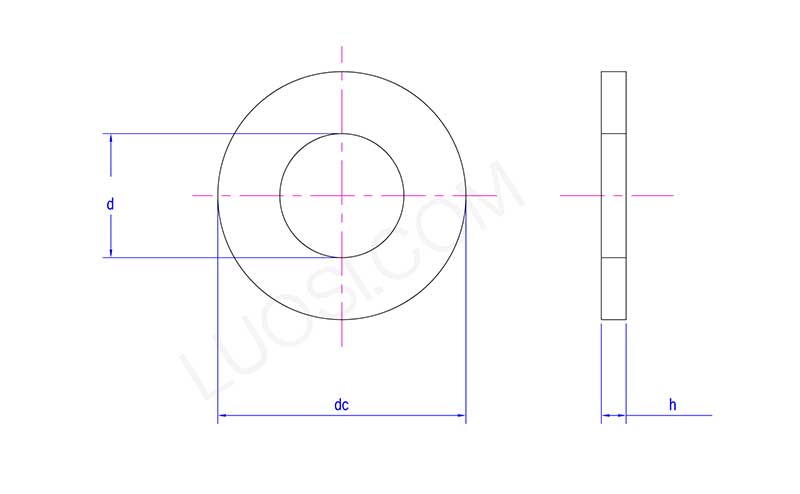

Screw Standard Flat Washer

Пн	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d макс	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d хв	17	19	21	23	25	28	31	34	37	42	45
постійний струм макс	30	34	37	39	44	50	56	60	66	72	78
дек хв	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h макс	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
год хв	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
