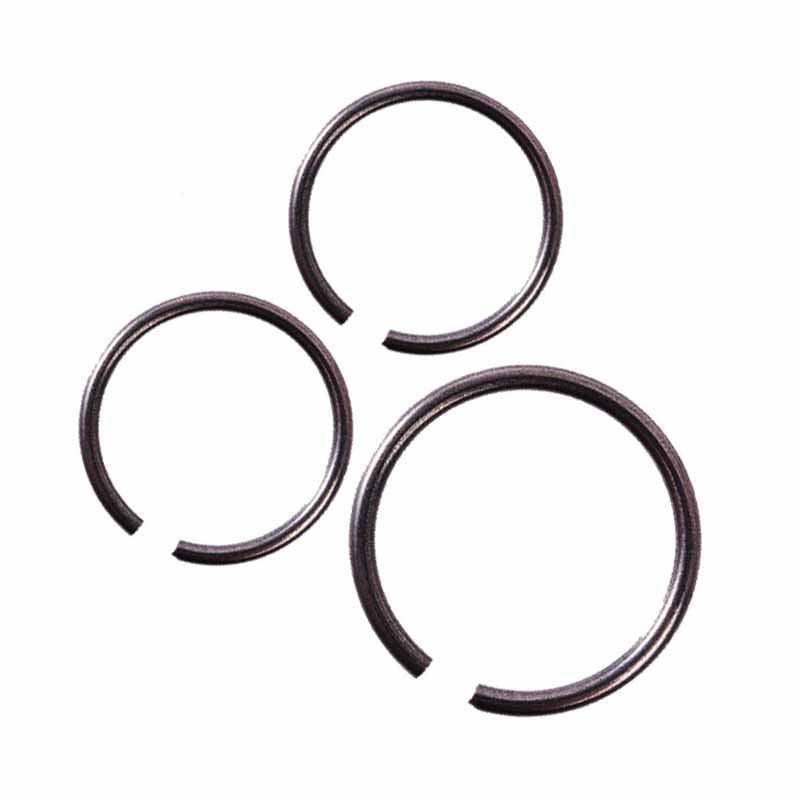

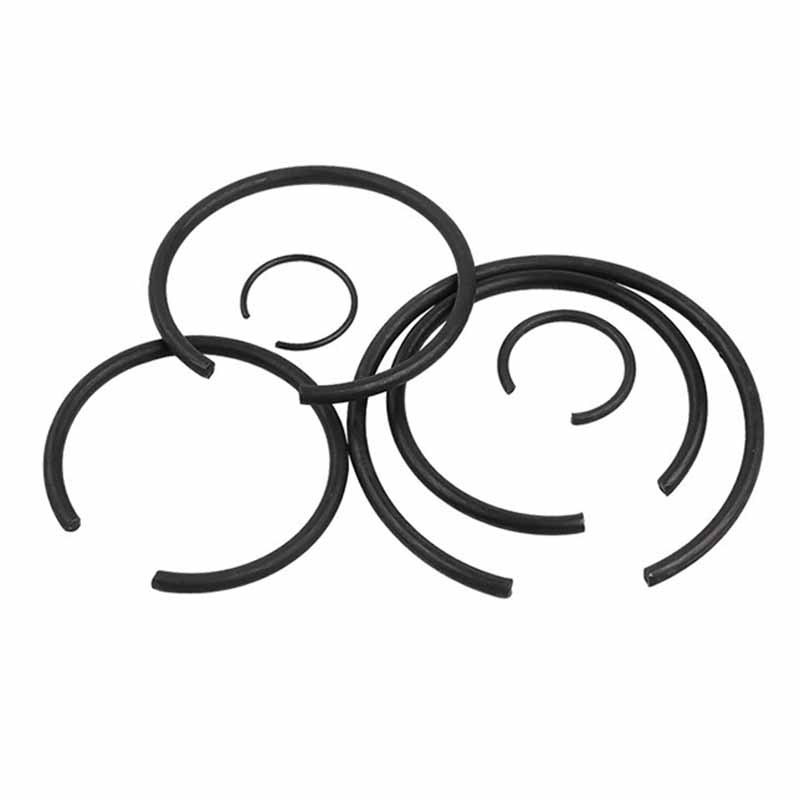

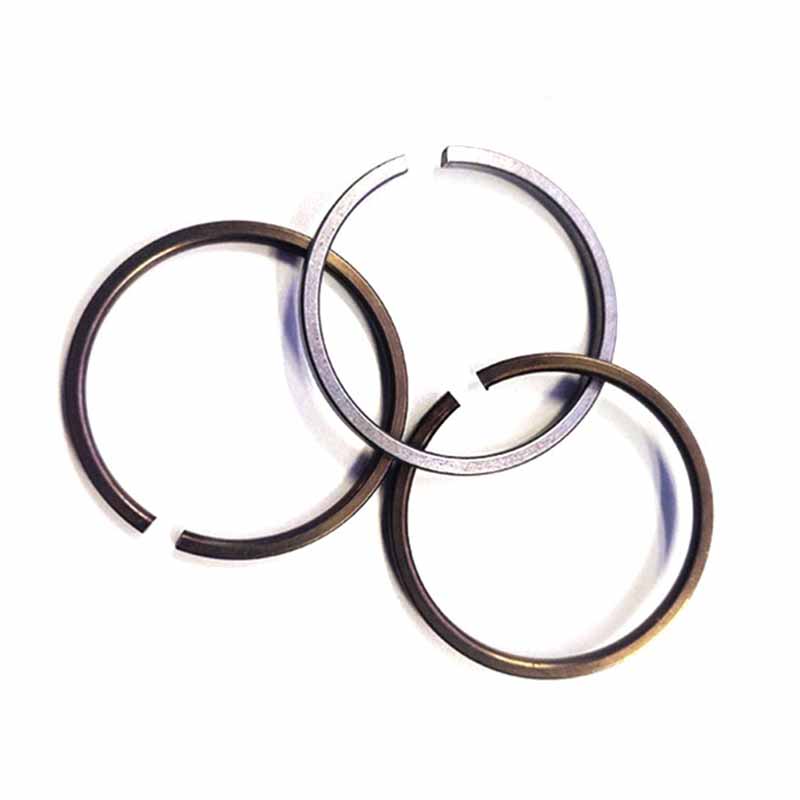

Кругло стопорне кільце для отвору

Стопорне кільце кругле для отвору встановлюється в круглий отвір і є кріпленням, що фіксує осьове переміщення деталей. Виготовляється з корозійностійкої міцної сталі або сплаву. Xiaoguo® приділяє увагу захисту навколишнього середовища, минулого року переробив 12 тонн металобрухту в рамках ініціативи екологічного виробництва.

Модель:DIN 471-1981

Надіслати запит

Опис продукту

Стопорне кільце круглого дроту для отвору виготовлено з вуглецевої або нержавіючої сталі (наприклад, SAE 1074/1095 або AISI 302/316), які нелегко іржавіють і мають гарну стійкість до тиску, можуть витримувати більший тиск і їх нелегко зламати під час процесу затягування. Вони піддаються термічній обробці, щоб стати еластичними та залишатися стягнутими навіть у дуже жаркому чи холодному середовищі. Нержавіюча сталь більше підходить для середовищ з більшою вологістю або хімічними речовинами, наприклад, для морських компонентів або медичного обладнання, де часто використовується волога або миючі засоби. Вони достатньо міцні, щоб витримувати щоденне зношування, але достатньо гнучкі, щоб зафіксуватись у канавці, не поламаючись. У суворих умовах навколишнього середовища більше підходить нержавіюча сталь.

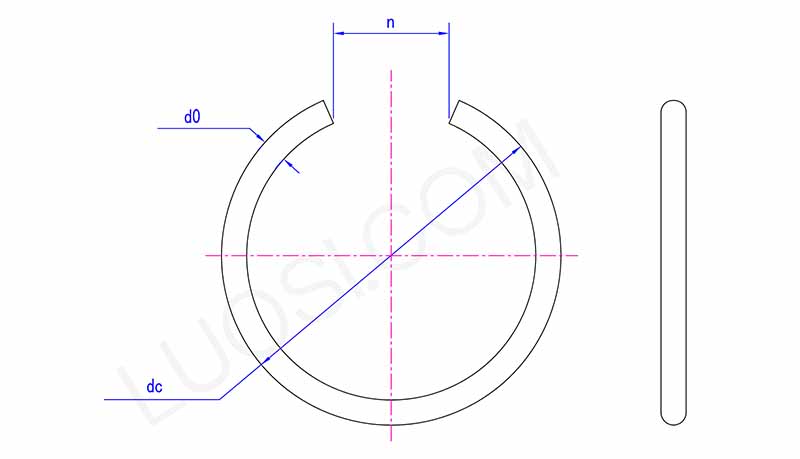

Round Wire Snap Ring For Bore

Пн	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
постійний струм макс	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
dc хв	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

застосування

Кругло стопорне кільце для отвору використовується в трансмісіях, насосах, підшипниках і гідравлічних системах для кріплення таких компонентів, як вали, поршні та ротори. Їх відносно невеликий розмір робить їх ідеальними для тісних приміщень, таких як аерокосмічна промисловість, автомобільні трансмісії та робототехніка, де потрібен міцний, але легкий спосіб кріплення компонентів. Вони допомагають запобігти осьовому переміщенню компонентів у обертових пристроях.

Вимірювання розмірів

З: Як визначити правильний розмір і допуск круглого дротяного стопорного кільця для отвору для конкретного застосування?

A: Щоб вибрати правильний розмір стопорного кільця круглого дроту, вам потрібно виміряти діаметр отвору, діаметр канавки (ширину та глибину) та осьове або радіальне навантаження, яке воно має витримати. Стопорні кільця виробництваФабрика Xiaoguo®відповідають стандартам якості. Стандартний розмір зовнішнього стопорного кільця відповідає стандарту DIN 471, а стандартний розмір внутрішнього стопорного кільця відповідає стандарту DIN 472 з допуском приблизно ±0,05 мм.

Просто надайте нам ваш діаметр отвору, ширину та глибину канавки та робочу температуру, і ми зможемо зіставити їх із специфікаціями нашого каталогу. Якщо ваша програма не є стандартною, ми також можемо її налаштувати.

Переконайтеся, що вільний діаметр (якщо не встановлено) і натяг встановленого стопорного кільця відповідають обмеженням механічного навантаження компонента. Це запобігає його вигину або руйнуванню під рухомими або змінними навантаженнями.

Інструкція із застосування продукту

Використовувати стопорне кільце з круглим дротом для свердління нескладно, але спочатку потрібно підготувати відповідні інструменти. Як правило, вам знадобляться пара плоскогубців для стопорних кілець — переконайтеся, що вони відповідають розміру стопорного кільця. Почніть з перевірки отвору, куди ви будете встановлювати кільце; очистіть будь-яке сміття або задирки, щоб забезпечити гладку посадку. Потім за допомогою плоскогубців стопорного кільця стисніть кінці кільця разом. Застосуйте рівномірний тиск, щоб кільце трохи стиснулося, рівно стільки, щоб поміститися в отвір. Коли кільце стане достатньо маленьким, обережно вставте його в попередньо виточену канавку всередині отвору. Повільно відпустіть плоскогубці, дозволяючи кільцю розтягнутися до початкової форми. Двічі переконайтеся, що кільце повністю входить у канавку: якщо воно не встановлено належним чином, воно не утримуватиме компонент на місці. Знімаючи кільце, повторіть процес: за допомогою плоскогубців стисніть кільце, витягніть його з канавки, а потім вийміть із отвору. Не забудьте вибрати правильний розмір стопорного кільця для вашого отвору; невідповідний розмір або не підійде, або не забезпечить надійної фіксації.

Упаковка продукту

Упаковка цього стопорного кільця розроблена для практичності та захисту. Кожна упаковка Round Wire Snap Ring For Bore зазвичай поставляється в прозорому поліетиленовому пакеті або невеликій картонній коробці. Обидва типи упаковки герметично закриті, щоб уникнути потрапляння пилу, вологи та бруду, що запобігає іржавінню чи пошкодженню кільця. На упаковці є чіткі етикетки з основною інформацією: розмір стопорного кільця, кількість в упаковці та матеріал, з якого воно виготовлено. Це полегшує пошук потрібного набору, коли ви робите покупки або збираєте інструменти. Для упаковок одного розміру кільця акуратно розміщені, щоб уникнути сплутування або згинання. Якщо пачка має кілька розмірів, вони часто розділені маленькими перегородками всередині. Більшість поліетиленових пакетів можна повторно закривати — якщо ви не використовуєте всі кільця одночасно, ви можете знову закрити пакет для зберігання. Картонні коробки можна штабелювати, що економить місце у вашому гаражі чи ящику для інструментів. Упаковка проста, але функціональна, що полегшує як роздрібним торговцям демонструвати, так і користувачам зберігати та отримувати доступ до стопорних кілець.
