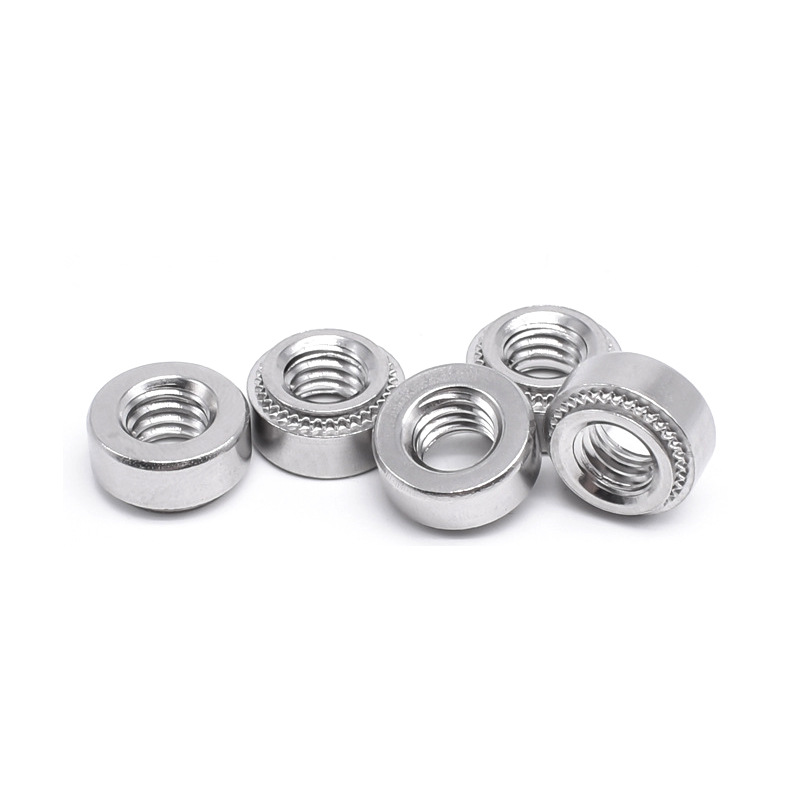

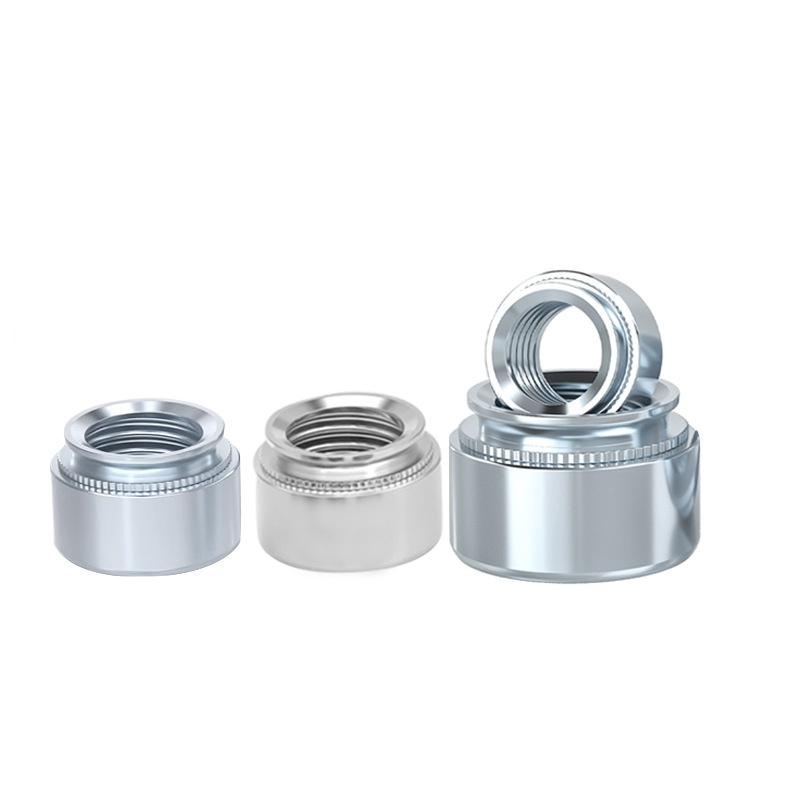

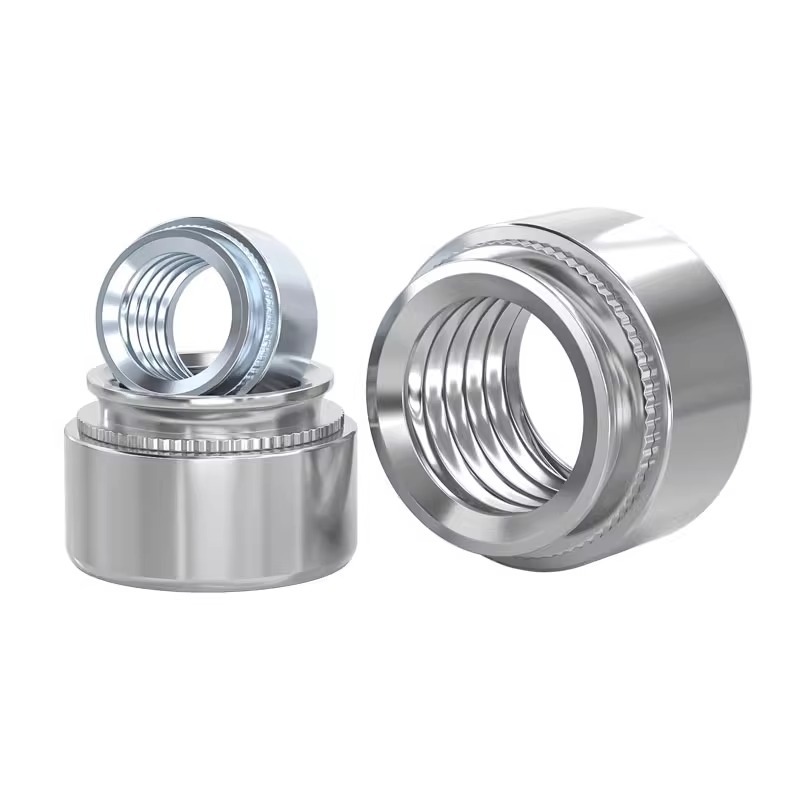

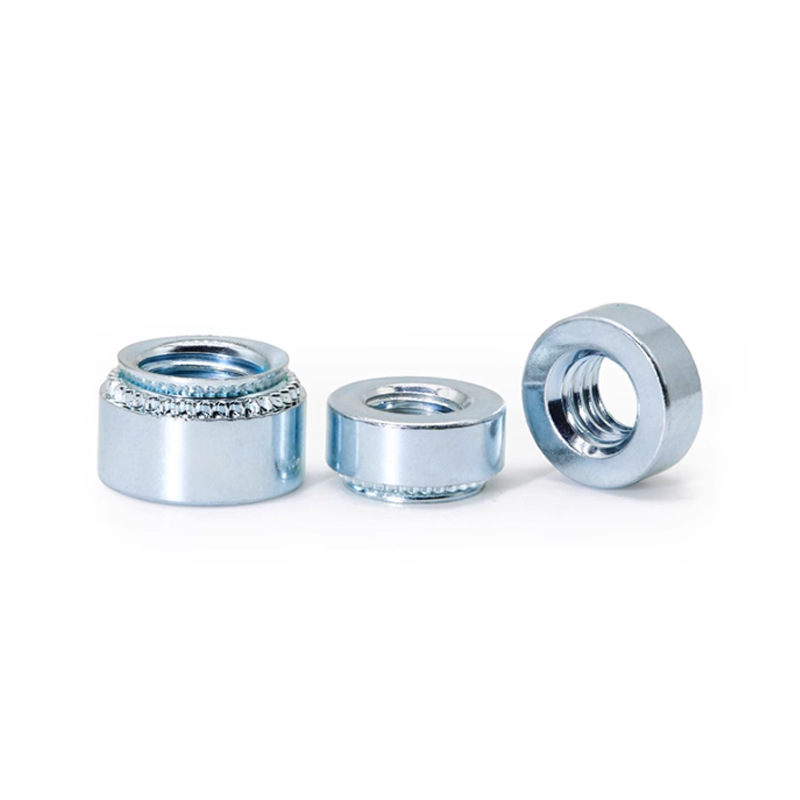

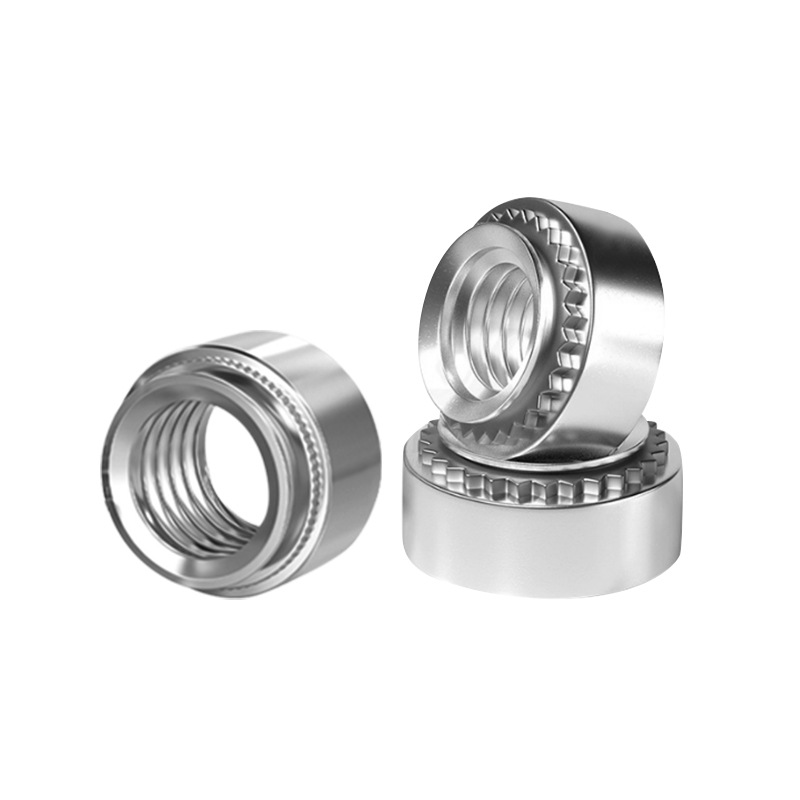

Постійна затискна гайка

Xiaoguo® постачає основні кріплення по всьому світу. Постійна затискна гайка – це постійний кріпильний елемент, розроблений для тонких листових матеріалів. Якщо ви зацікавлені, ми можемо надати безкоштовні зразки.

Модель:QIB/IND CLA

Надіслати запит

Опис продукту

Постійна затискна гайка — це постійний кріпильний елемент, який використовується для листового металу. На відміну від звичайних гайок, які потребують зварювання або різьблення, її можна швидко встановити силою натискання, створюючи міцне, надійне різьбове місце для кріплення речей. Має точно виготовлений пілот і рифлений хвостовик. Після встановлення ці частини переміщують матеріал, у який вони вставлені, утворюючи замок.

Це дозволяє уникнути термічної деформації, усуває додаткові дії та значно скорочує час і витрати на монтаж. Ця технологія ідеально підходить для великосерійного виробництва, яке потребує ефективних і надійних кріпильних рішень, і використовується в багатьох галузях промисловості.

Переваги продукту:

Головне в постійній затискній гайці полягає в тому, що вона може утворювати постійне міцне з’єднання безпосередньо в пластичному листовому металі або пластинах з кольорових металів без попереднього просвердлення різьби. Коли ви встановлюєте його, прес проштовхує постійну затискну гайку в матеріал. Його особлива форма змушує метал навколо нього рухатися та стікати в кільцеподібну виїмку (наприклад, накатку або канавку) під головкою та/або навколо хвостовика.

Отриманий міцний механічний замок ефективно протистоїть силам обертання та висмикування. Ця технологія також виробляє високоміцну різьбову вставку, стійку до вібрації, забезпечуючи міцну та надійну основу для болтового з’єднання.

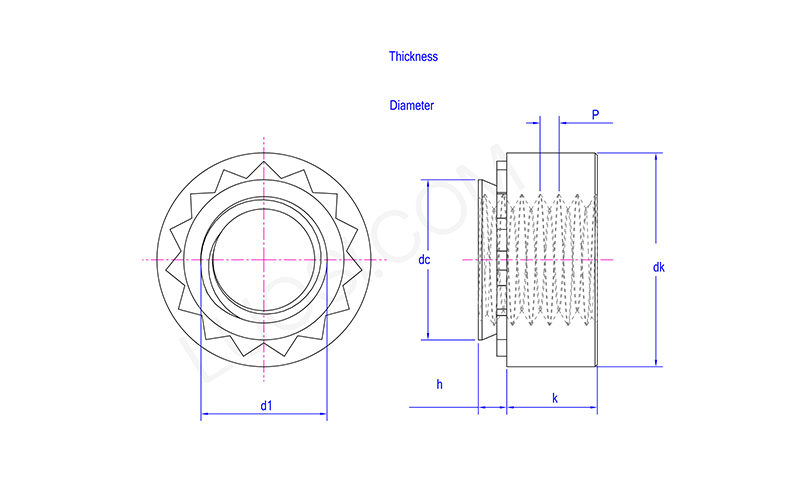

Пн	М2-1	М2-2	М3-1	М3-2	М3.5-1	М3.5-2	М4-1	М4-2	М5-1	М5-2	М6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
постійний струм макс	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk хв	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk макс	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k хв	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k макс	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h кодер	1	2	1	2	1	2	1	2	1	2	1
h макс	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Товщина монтажної пластини Мін	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Діаметр монтажних отворів Мін	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Діаметр монтажних отворів Макс	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Які основні типи несправностей для постійних затискних гайок?

Постійні затискні гайки можуть вийти з ладу кількома основними способами. Один — висувний — коли гайка виходить прямо з листа. Це часто трапляється, якщо клінч недостатньо глибокий або якщо гайка не підходить для товщини листа. Інший обертається — коли гайка повертається в аркуші, зазвичай тому, що зубці недостатньо добре захоплюються. Нитки всередині також можна зачистити.

Вибір правильної гайки та правильне налаштування установки запобігає виникненню цих проблем.
