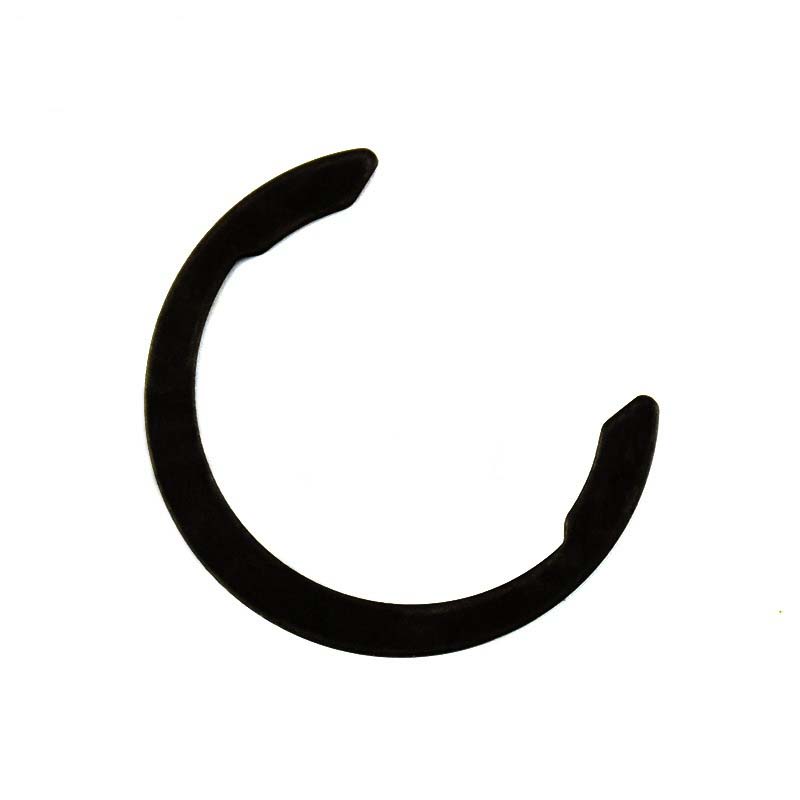

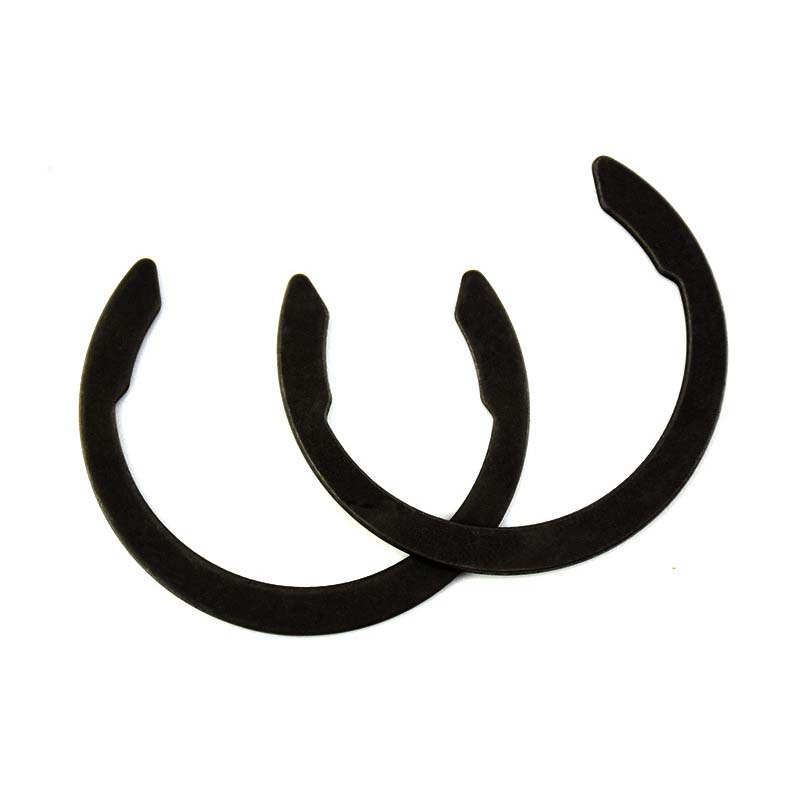

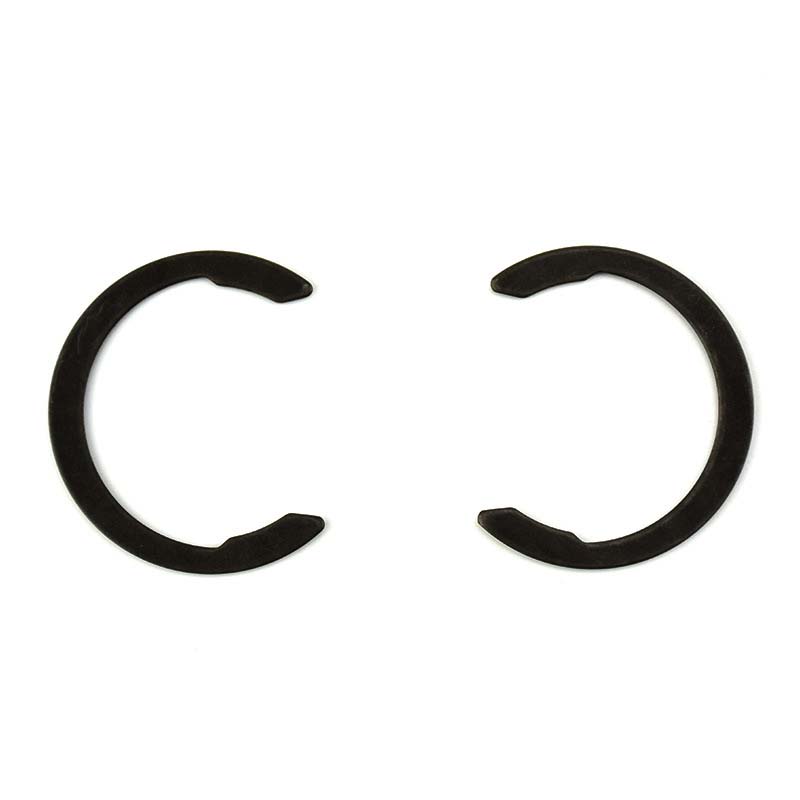

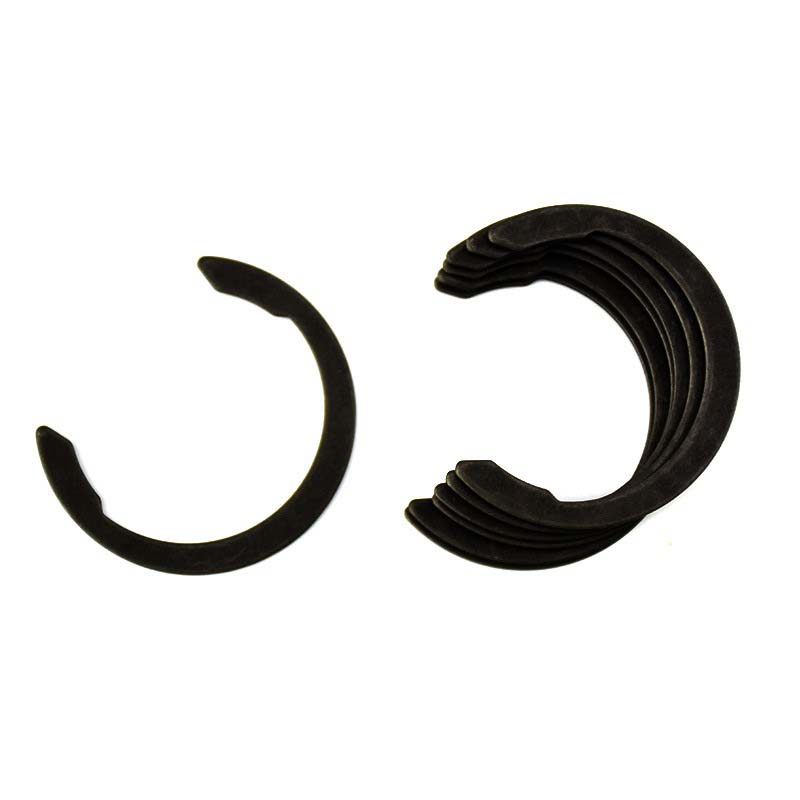

Метричне пружинне стопорне кільце

Стопорні кільця з метричною пружиною виготовляються за розмірами громадських офісів і підходять для використання там, де потрібні стандартні розміри. Вони часто використовуються в деяких механічних і автомобільних системах. Xiaoguo® співпрацює з автомобільним і аерокосмічним секторами для розробки корозійностійких кріплень.

Модель:BS 3673-3-1-2011

Надіслати запит

Опис продукту

Метричні пружинні стопорні кільця зазвичай виготовляються з високовуглецевої або нержавіючої сталі, наприклад ASTM A313. З вуглецевої сталі міцніші (набагато міцніші, до 2100 МПа), а з нержавіючої сталі краще не іржавіти та не піддаватися корозії. Якщо ви піддасте термічній обробці сплавів, вони прослужать довше і краще справляться з зносом. Для робіт, де вам потрібні речі, які не прилипають до магнітів або можуть витримувати шалену температуру, вони використовуватимуть такі речі, як фосфорна бронза або Inconel®. Усі матеріали, які вони використовують, проходять низку тестів, щоб перевірити їх відповідність специфікаціям ISO 8750-8752.

застосування

Стопорні кільця з метричною пружиною дуже часто зустрічаються в таких речах, як автомобільні трансмісії, електродвигуни та гідравлічні системи. Вони використовуються для утримання роторних валів у насосах, утримання підшипників на місці в конвеєрних установках і блокування поршневих пальців усередині двигунів. В аерокосмічній галузі ви знайдете їх у частинах турбін і шасі. Вони також зручні в побутовій електроніці, де допомагають лагодити компоненти в невеликих пристроях. Інженери використовують пружинні стопорні кільця, коли їм потрібні деталі, щоб надійно залишатися на місці, особливо у важливих системах, де неможливі збої.

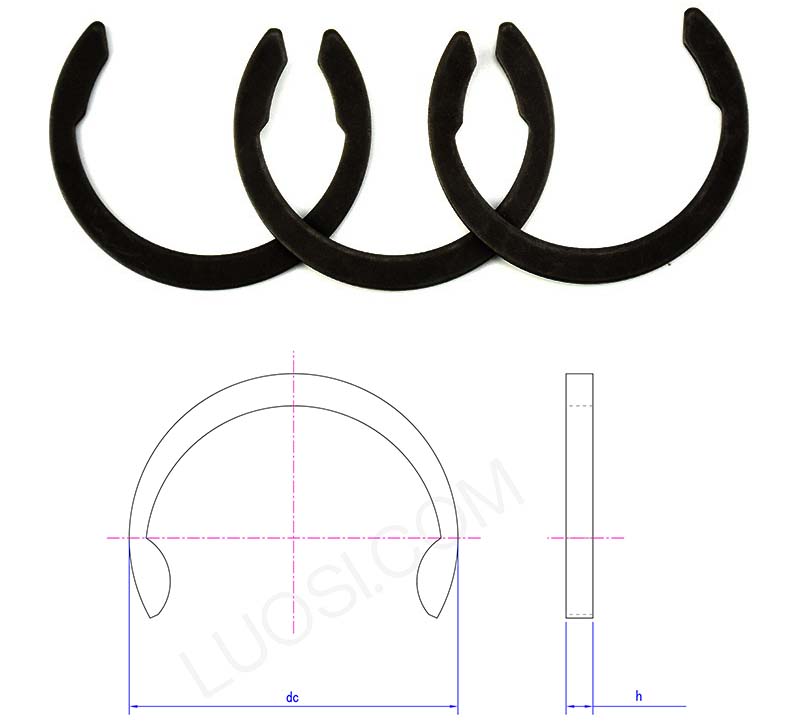

Розмір

Metric spring retaining rings

Пн	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
постійний струм макс	18	19	20	21	22	23	25	26.3	27.6	29.2	30
год хв	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h макс	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

З: Як визначити правильний розмір і тип метричних пружинних стопорних кілець для мого застосування?

A: Вибір правильного стопорного кільця метричної пружини повинен відповідати діаметру канавки, діаметру вала чи отвору та навантаженню, яке воно має витримувати. Потрібно ретельно виміряти ширину, глибину і діаметр кріпильного паза. Навіть невеликі відмінності можуть призвести до неправильної фіксації деталей. Виберіть розмір відповідно до конкретного випадку використання або специфікацій проекту, стандартні розміри, такі як DIN 471/472 або ANSI B27.1. Якщо вам потрібна нестандартна установка, будь ласка, повідомте нам температуру встановлення, рухомий чи нерухомий вантаж, а також умови навколишнього середовища (вологість, пил тощо), і ми налаштуємо її відповідно до ваших потреб. Пружинні стопорні кільця виготовляються для певних радіальних або осьових сил, тому ви повинні перевірити, чи відповідає навантажувальна здатність стопорного кільця потребам вашого проекту. Ми можемо надати технічну підтримку, комплексне обслуговування та зменшити випадки передчасного руйнування стопорних кілець.
