Плоска шайба великого зовнішнього діаметра

Плоска шайба Xiaoguo Inventory® Large OD має гладку поверхню без задирок, щільно прилягає та може використовуватися в поєднанні з ущільнювальними компонентами для покращення пилонепроникності, водонепроникності та водонепроникності.

Надіслати запит

Опис продукту

Плоска шайба великого зовнішнього діаметра та стандартна плоска шайба мають значні відмінності у зовнішньому вигляді, функціях і сценаріях застосування.

Демонструвати	Стандартна плоска шайба	Плоска шайба великого зовнішнього діаметра
Внутрішній діаметр	6,4 мм	6,4 мм
Зовнішній діаметр	12 мм	18 мм
Товщина	1,6 мм	1,6 мм
Контактна зона	1 раз	2,25 рази
Розподільний тиск	Як правило, підходить для твердих поверхонь, таких як метали	Відмінно, може ефективно захистити м'які матеріали
Вартість сировини	Низький	Вищий (більший за площею)
Вага одиниці	світло	Важче (та сама специфікація)

Порівняння розмірів (на прикладі M6)

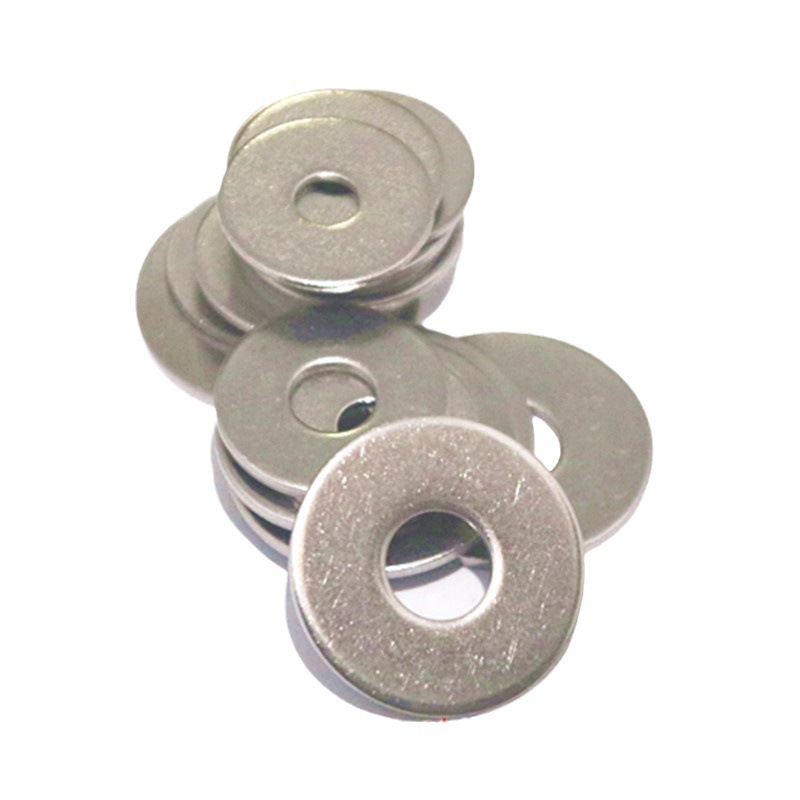

Large OD Flat Washer

Етапи використання

Спосіб використання плоскої шайби великого зовнішнього діаметра не складний, але дотримання правильної послідовності дій може забезпечити найкращий захисний ефект.

(1) Переконайтеся, що специфікації відповідають

Перевірте розмір болта – внутрішній отвір плоскої шайби з великим зовнішнім діаметром має бути трохи більшим за зовнішній діаметр болта.

Також переконайтеся, що зовнішній діаметр шайби достатньо великий, щоб повністю закрити отвори в частині, яку ви кріпите. Якщо отвір довгий або зношений, зовнішній край шайби має перекривати отвір принаймні на 5 мм.

Подумайте про матеріал і про те, куди він йде. Для сирих місць на відкритому повітрі, біля океану або в хімічних зонах вибирайте нержавіючу сталь 316. Для звичайного внутрішнього використання підійде нержавіюча або оцинкована вуглецева сталь 304.

(2) Очистіть контактну поверхню

Витріть масло, іржу, відколи фарби або тирсу з місця, де ви працюєте. Також переконайтеся, що обидві сторони пральної машини чисті. Якщо на ньому є масло для захисту від іржі, просто обережно витріть його тканиною.

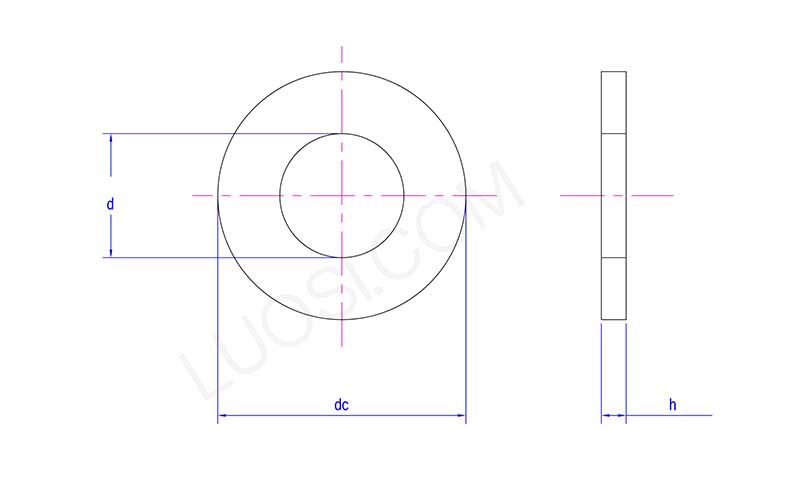

Large OD Flat Washer

Пн	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d макс	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d хв	17	19	21	23	25	28	31	34	37	42	45
постійний струм макс	30	34	37	39	44	50	56	60	66	72	78
дек хв	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h макс	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
год хв	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Встановіть шайбу

Місце встановлення: помістіть плоску шайбу великого зовнішнього діаметра між головкою болта та деталлю, яку потрібно закріпити. Якщо використовуються м’які матеріали, такі як дерево, пластик або тонкий алюміній, рекомендується використовувати шайби великого зовнішнього діаметра як на головці болта, так і на стороні гайки.

Встановлення по центру: Переконайтеся, що болт або гайка проходять через центральний отвір шайби. Переконайтеся, що шайба розташована на одному рівні з поверхнею заготовки — її не можна нахиляти.

(4) Вставте болт і затягніть його вручну

Затягніть болти або гайки вручну, доки шайба не торкнеться поверхні; Потім відрегулюйте положення шайби, переконайтеся, що вона повністю закриває отвір.

(5) Затягніть до рекомендованого крутного моменту

Правильне використання динамометричного ключа: виберіть відповідне значення крутного моменту та поступово затягуйте. Під час роботи уважно спостерігайте за шайбою та за потреби відрегулюйте її.

(6) Остаточна перевірка

Подивіться на плоску шайбу великого зовнішнього діаметра, щоб переконатися, що вона стоїть рівно та правильно на місці.
