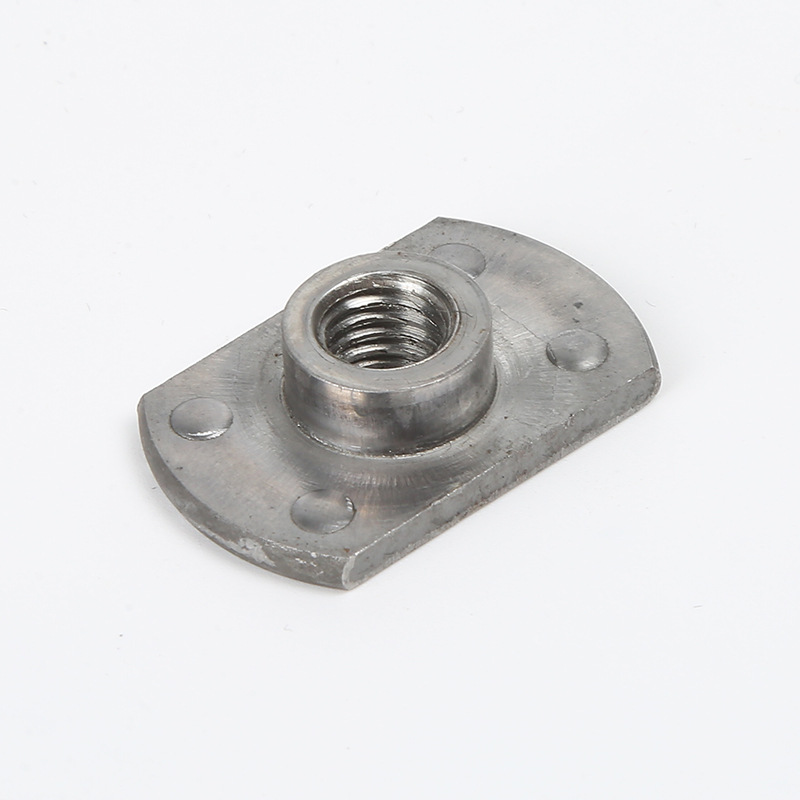

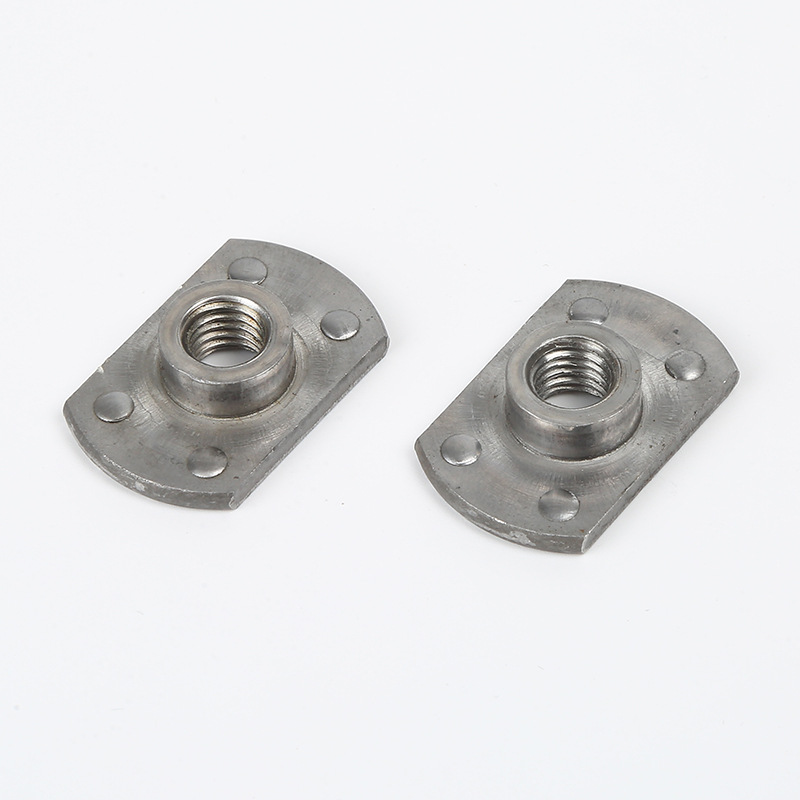

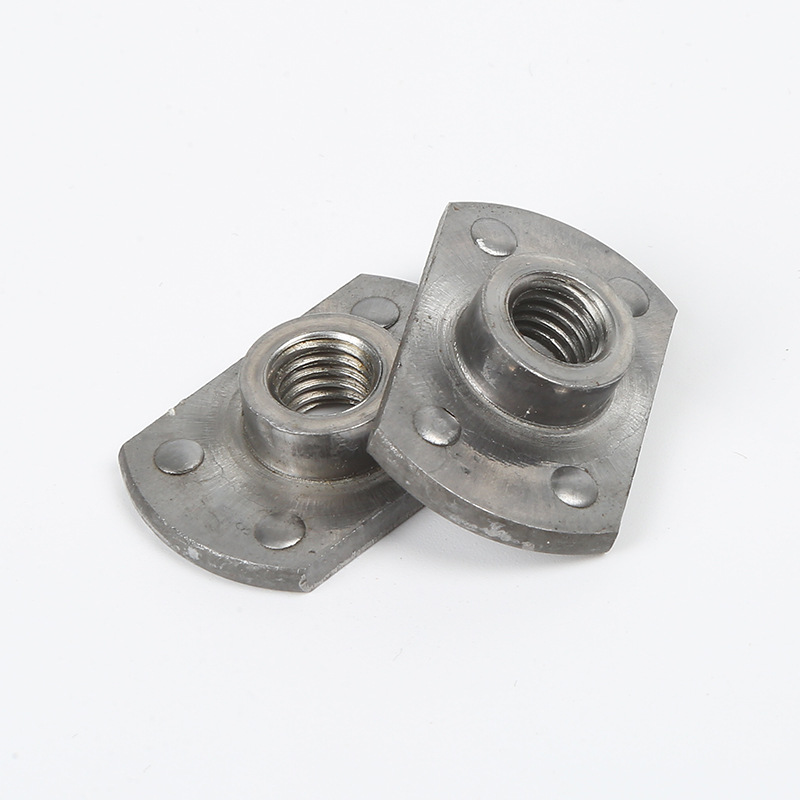

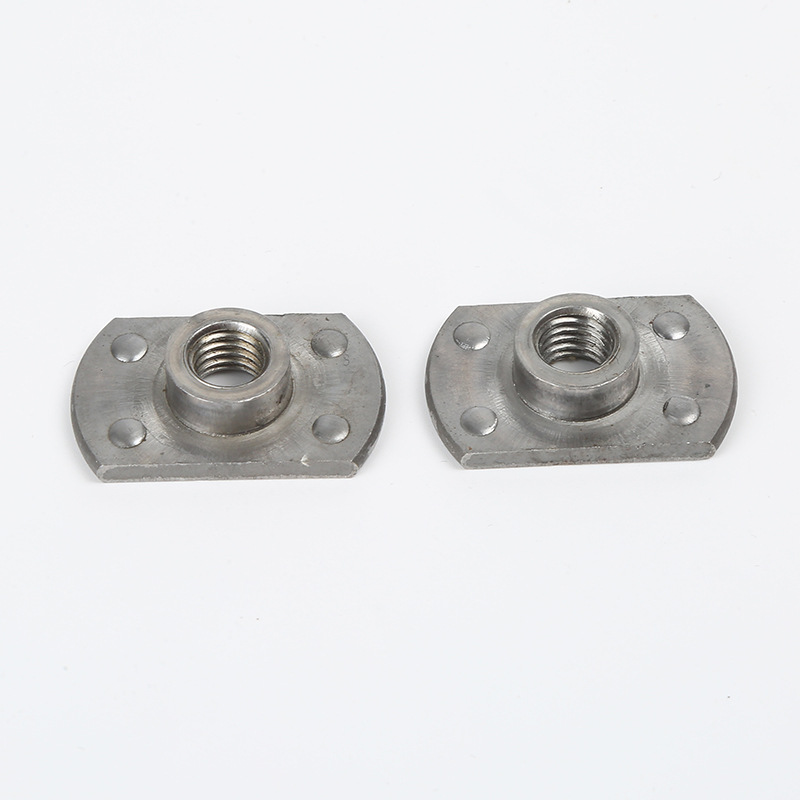

Інтегральні приварні гайки Т-подібного типу

Цей унікальний Т-подібний профіль зварних гайок Integral T Style забезпечує підвищену стабільність і вирівнювання під час процесу зварювання. Надійна та своєчасна доставка залишається ключовим зобов’язанням Xiaoguo® перед своїми глобальними клієнтами, включаючи виробників, дистриб’юторів і промислових партнерів, забезпечуючи безперебійну роботу в усіх ланцюгах постачання.

Модель:JIS B1196-3.2-1994

Надіслати запит

Опис продукту

Інтегральні зварні гайки Т-подібного типу мають стандартні розміри на основі розміру різьби, наприклад M4, M5, M6, M8, 1/4"-20, 5/16"-18, а також діаметра фланця, загальної висоти, висоти виступу та конструкції ніжок.

Є ключові стандарти, яких вони дотримуються, як-от ISO 10511, DIN 928 (часто використовується в Європі), а також специфікації різних виробників автомобілів. Розміри зберігаються точними, щоб гарантувати, що зварювання працює однаково кожного разу, різьби підходять належним чином і вони монтуються врівень.

Вибір правильного розміру зварювальної гайки T-Style відповідно до товщини металевого листа дуже важливий. Це гарантує, що зварний шов міцний і з’єднання добре тримається.

Переваги продукту:

Після того, як гайки Integral T встановлені, вони не потребують особливого обслуговування. Перш ніж використовувати їх, просто зберігайте їх у сухому місці та не допускайте потрапляння на них олії чи бруду — вони можуть зашкодити зварюванню.

Головне правильно встановити параметри зварювання: струм, час, тиск. Це гарантує, що зварний шов буде міцним і послідовним. Наскільки добре вони зберігаються протягом тривалого часу, здебільшого залежить від якості початкового зварного шва та від того, чи підходить матеріал або обробка поверхні для місця їх використання.

Якщо вони зварені належним чином, зварювальні гайки Integral T залишаються на місці як постійне рішення з різьбою, що не потребує суєти, доки використовується вся збірка.

Пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1.25	1,25 丨 1,5	1,5 × 1,75
dk макс	20.5	20.5	23.7	23.7	31	33.2
dk хв	19.5	19.5	22.3	22.3	29	30.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
s хв	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
ds хв	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
k хв	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
год хв	1	1	1.35	1.35	1.7	1.7
d2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 хв	6.7	6.7	8.7	10.7	12.7	14.7
h2 макс	0.8	0.8	0.8	0.8	1.2	1.2
год2 хв	0.6	0.6	0.6	0.6	1	1
d0 макс	3.25	3.25	3.25	3.25	4.05	4.05
d0 хв	2.75	2.75	2.75	2.75	3.55	3.55
h1 макс	0.6	0.6	0.6	0.6	0.7	0.7
год1 хв	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс	15.2	15.2	17.25	17.25	22.3	24.3
d1 хв	14.8	14.8	16.75	16.75	21.7	23.7

Уніфіковані стандарти:

Ми суворо перевіряємо якість у процесі виготовлення зварних гайок типу Integral T. Це означає перевіряти матеріали, коли вони надходять, вимірювати такі речі, як різьби та висоту виступу на різних етапах виробництва, а також проводити випробування, які ламають частини, щоб перевірити міцність зварювання, який крутний момент вони можуть витримати та опір виштовхування. Ми також перевіряємо обробку поверхні та пробуємо кінцеві партії за стандартами AQL.

Ми використовуємо статистичний контроль процесу, щоб переконатися, що кожна гайка T-Style залишається незмінною та відповідає специфікаціям.
