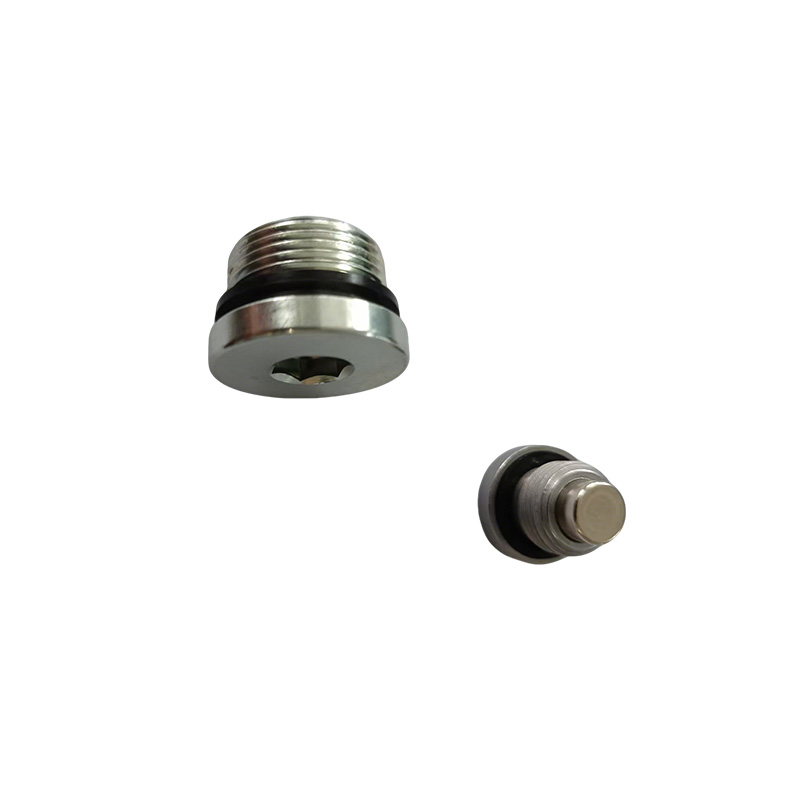

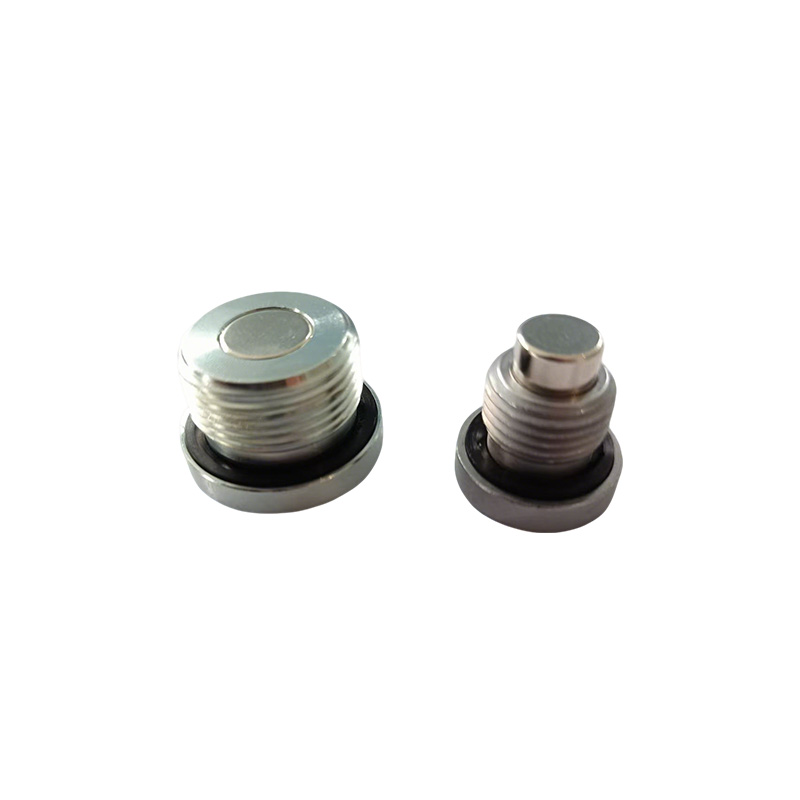

Перехідник масляної пробки з порожнистим шестигранником

Шестикутна головка продукту Xiaoguo® «Порожнистий шестикутний чоловічий масляний адаптер» підходить для трансмісії з високим крутним моментом. Використання стандартного гайкового або торцевого ключа для роботи забезпечує надійне кріплення без будь-якого ослаблення.

Модель:DIN910

Надіслати запит

Опис продукту

Порожнистий шестикутний перехідник масляної заглушки — це гідравлічний/пневматичний з’єднувальний компонент труби, який має зовнішню шестикутну форму, має структуру осьового наскрізного отвору та використовує зовнішню різьбу. По суті, це «шестикутна заглушка з різьбленням із центральним отвором», яка може герметизувати порти, як звичайна заглушка, а також забезпечує додаткові функції, такі як перевірка тиску, вихлоп, відбір проб або тимчасове підключення приладу через свою порожнисту структуру.

Порівняно зі звичайними суцільними заглушками основна відмінність полягає в наступному: суцільні заглушки можуть лише просто герметизувати, тоді як порожнистий шестигранний адаптер є «багатофункціональним каналом», який може виконувати різні діагностичні та технічні операції без розбирання системи.

Модель №	DIN910	Канавка	Шестикутник
Підключення	Звичайний болт	Стиль голови	Шестикутний
Стандартний	DIN, GB, ANSI, BSW, JIS, ГОСТ	Оцінка	8.8
Крок (P)	1,1 - 1,8 мм	Діаметр	М3-М24
Довжина	6-50 мм	Поверхня	Основний колір

Стандартні характеристики

Порожнистий шестигранний адаптер масляної пробки в основному відповідає стандартам DIN (німецькі промислові стандарти), ISO (Міжнародна організація стандартизації) і GB (національні стандарти Китаю) тощо.

（1）Стандарти DIN: один із найбільш універсальних стандартів. Характеристики зрозумілі. DIN 910 — це спеціальний стандарт для гвинтів із шестигранним шліцом із буртиками, які мають циліндричну (паралельну) різьбу та кроки упору, що забезпечує ущільнення за допомогою змінних шайб. Інші відповідні стандарти включають DIN 908 (гвинти з шестигранною внутрішньою різьбою), DIN 906 (гвинти з шестигранною конічною різьбою) і DIN 909 (гвинти з шестигранною конічною різьбою, зовнішніми).

（2）Стандарти ISO та GB: програми інтернаціоналізації та локалізації. ISO 9974-4 — це міжнародний стандарт, який повністю визначає розміри, конструкції та методи випробування зовнішніх і внутрішніх шестигранних гайок, що використовуються в загальних рідинних трансмісіях і загальному обладнанні. GB/T 2878.4-2011 і GB/T 43077.4-2023 відповідно застосовують стандарти ISO 6149-4 і ISO 9974-4 еквівалентним чином. Шестигранні гайки, які відповідають цим національним стандартам, можуть мати максимальний робочий тиск до 63 МПа (приблизно 630 бар).

Стандартний тип різьби Ключова особливість Метод ущільнення

DIN 906 Конічний (R) Шестигранний торцевий привод, без буртика Метал до металу (конічна різьба)

DIN 908 Паралельний (G/M) Шестигранний привід, з манжетою Змінне ущільнювальне кільце (мідь, ED, O-ring)

DIN 910 Паралель (G/M) Шестигранна головка, з манжетою Змінне ущільнювальне кільце

ПАРТН	НИТКА	ED КАПТИВ	РОЗМІРИ
ПАРТН	E	ED КАПТИВ	A	L	S	D	Н.М
TMN08	M8x1	ЕД-08	8	12	4	12	8-10
TMN10	М10х1	ЕД-10	8	12	5	14	10-12
TMN12	М12х1,5	ЕД-12	12	17	6	17	15-25
TMN14	М14х1,5	ЕД-14	12	17	6	19	20-35
TMN16	М16х1,5	ЕД-16	12	17	8	22	25-40
TMN18	М18х1,5	ЕД-18	12	17	8	24	30-45
TMN20	М20х1,5	ЕД-20	14	19	10	26	35-50
TMN22	М22х1,5	ЕД-22	14	19	10	27	40-70
TMN24	М24х1,5	ЕД-24	14	19	10	29	40-70
TMN26	М26х1,5	ЕД-26	16	21	12	32	60-100
TMN27	M27×2	ЕД-27	16	21	12	32	100-135
TMN33	M33x2	ЕД-33	16	22	17	40	150-240
TMN42	M42x2	ЕД-42	16	22	22	50	250-360
TMN48	M48x2	ЕД-48	16	22	24	55	300-400
TMN60	M60x2	ЕД-60	18	26	27	70	380-450

FAQ

（1）Яким стандартам відповідають ваші продукти?

Наш порожнистий шестигранний перехідник масляної пробки виготовлено відповідно до стандарту DIN 910 (паралельна різьба з втулкою, змінне ущільнювальне кільце) і стандарту DIN 909 (конічна різьба, ущільнення метал-метал).

（2）Які матеріали можна використовувати для адаптера масляної пробки з порожнистим шестигранником?

Стандартні матеріали включають вуглецеву сталь (марки 4.8, 6.8, 8.8, 10.9, 12.9), нержавіючу сталь (A2-70, A4-80, 304, 316), латунь і алюміній. Ми також постачаємо леговану сталь для високоміцних застосувань.

（3）Чи надаєте ви зразки? Який час виконання зразків?

Так, для стандартних розмірів доступні безкоштовні зразки. Зразки в наявності протягом 3–5 днів експресом (DHL/FedEx). Для виготовлення індивідуальних зразків потрібно 15–20 днів.
