Замкова шайба з високим коміром

Стопорну шайбу Xiaoguo® High Collar Lock Washer легко встановити. Вони не потребують додаткових спеціальних інструментів під час використання, мають низьку експлуатаційну складність, швидко сприймаються працівниками, а також зручні в обслуговуванні.

Надіслати запит

Опис продукту

Замкові шайби з високим коміром не мають однакової конструкції. Зазвичай їх налаштовують відповідно до різних вимог, і існує кілька типів. Ось п’ять поширених типів:

（1）Однокільцевий стандартний тип (найпоширеніший, DIN 127 / GB 93)

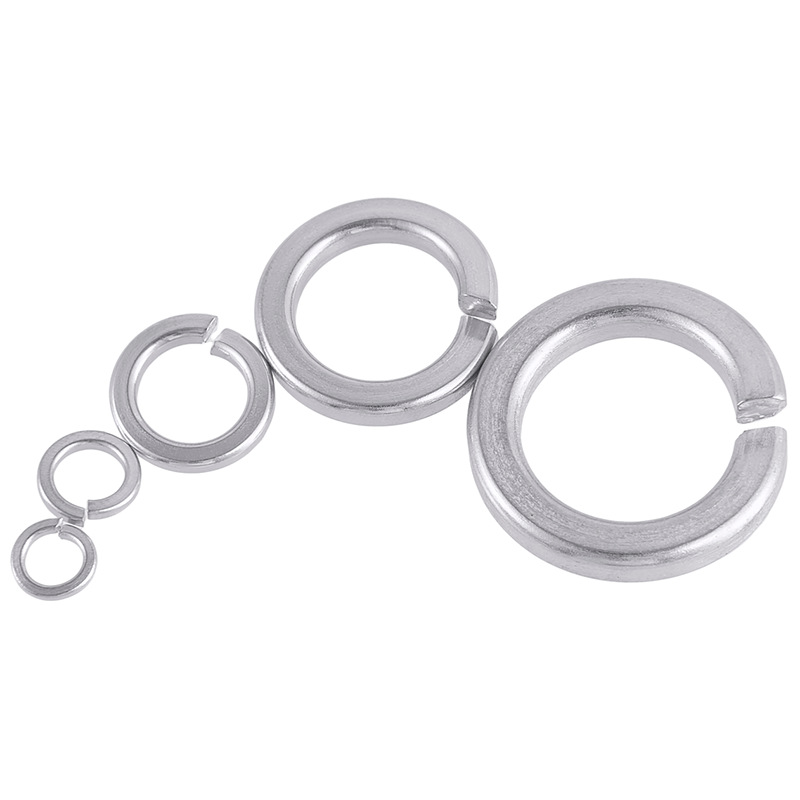

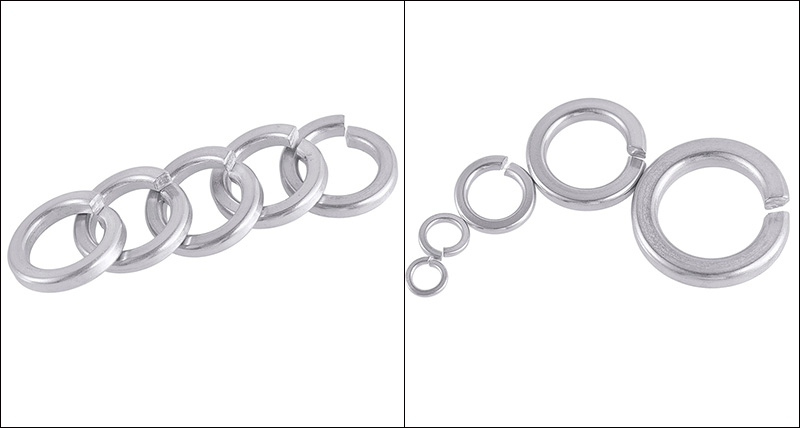

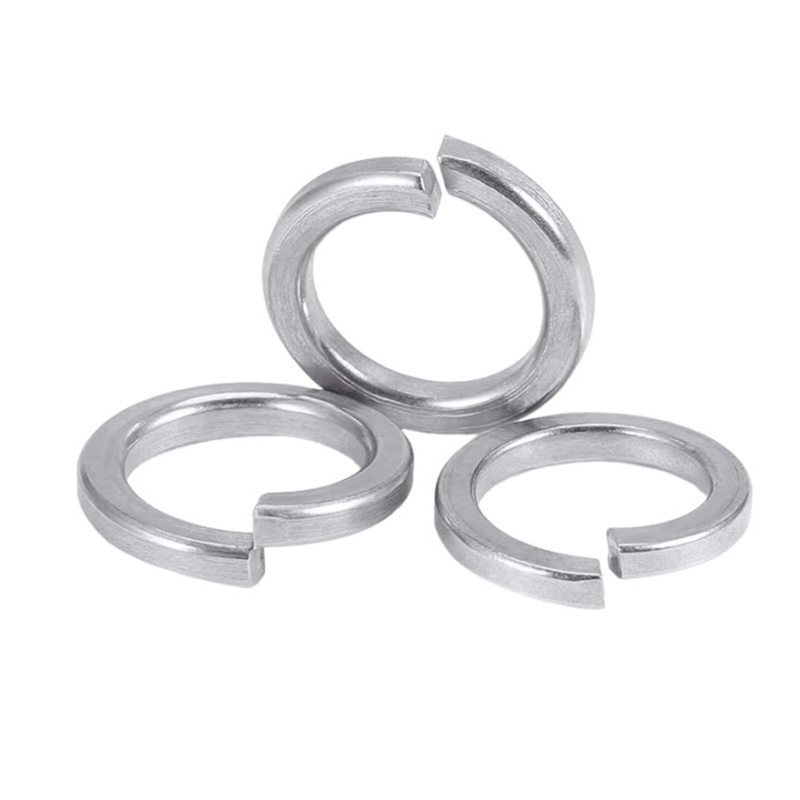

Традиційна відкрита спіральна пружинна шайба, що складається з металевого кільця з отвором. Підходить для більшості застосувань із низьким і середнім навантаженням, що запобігає ослабленню, а також є найпоширенішою та широко використовуваною стопорною шайбою з високим коміром на ринку.

（2）Подвійне кільце для важких умов (DIN 128)

Він має два кільця, на одне більше ніж у стандартного типу. Має більшу еластичність і кращу стійкість до вібрації. Використовується у важкій техніці, шасі транспортних засобів і в зонах з високою вібрацією.

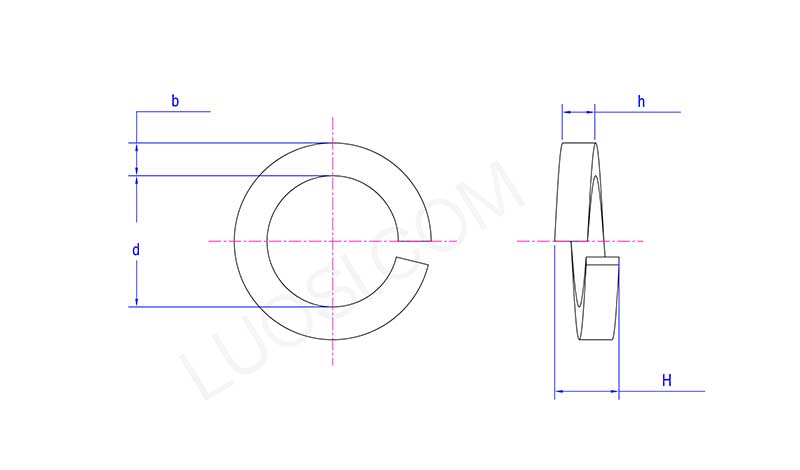

High Collar Lock Washer

Пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d хв	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
год хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H хв	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Хвилеподібні пружинні шайби

Вони не спіралеподібні, а мають хвилеподібну форму з кількома вершинами та западинами. Вони використовуються в місцях, де простір надзвичайно обмежений, але все ще потрібна еластичність, наприклад, для застосування попереднього тиску до підшипників.

(4) Дископодібна пружинна шайба (шайба Belleville)

Його форма конічна, нагадує невелике блюдо. Він може витримувати надзвичайно високий тиск і використовується в місцях, де потрібна високоміцна пружинна компенсація, наприклад, теплове розширення та звуження, компенсація зносу тощо.

（5）Зубчаста стопорна шайба (внутрішні зуби / зовнішні зуби, DIN 6797 / DIN 6798)

Він має зубці по краях і впивається в поверхню заготовки після затягування, забезпечуючи чудову протиковзку дію. Він в основному використовується в місцях, де потрібна електропровідність (наприклад, дроти заземлення), або для запобігання відкручування невеликих гвинтів.

Загальні матеріали

Пральна машина High Collar Lock Washer потребує хорошої еластичності та здатності зберігати еластичність. Тому вибір матеріалів дуже важливий. Ось кілька поширених типів матеріалів:

Ресорна сталь (65Mn / 70 / 82B)

Звичайний матеріал із найвищою кількістю замовлень, який пропонує хороше співвідношення ціни та якості та відмінну еластичність. 65Mn є найпоширенішим матеріалом для стопорних шайб з високим коміром, твердість якого зазвичай становить від 42 до 50 HRC (приблизно 420-510 HV). Цієї твердості достатньо, щоб зберегти еластичність, але малоймовірно, що він порветься.

Нержавіюча сталь SUS304 / SUS316

Нержавіюча сталь 304 в основному використовується у вологих приміщеннях, на відкритому повітрі або в приміщеннях з вимогами до очищення (харчове обладнання, медичні прилади). Нержавіюча сталь 316 є більш стійкою до корозії іонами хлориду та використовується в морській техніці та хімічній промисловості.

Вуглецева сталь (08F / 10# / 45#)

Використовується для неважливих деталей з низьким навантаженням; еластична обробка поверхні вимагає гальванізації для запобігання іржі.
