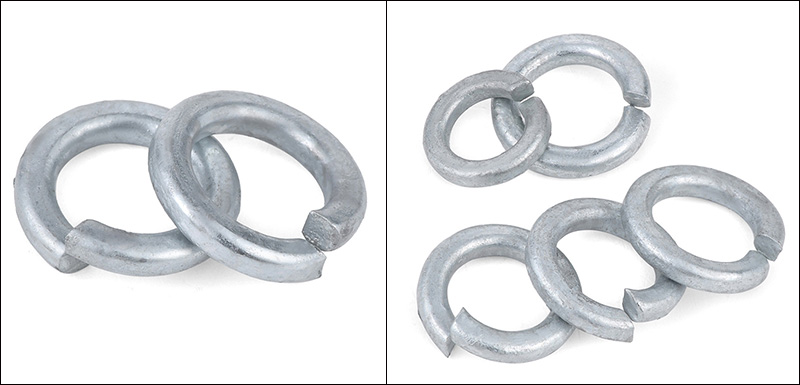

Важкі роздільні стопорні шайби

Зразки важких розрізних замкових шайб, які надає Xiaoguo®, можуть відповідати різним стандартам кожного клієнта з відповідними специфікаціями. Матеріал також є необов’язковим, і вони можуть застосовуватися в більшості галузей промисловості з великою універсальністю.

Надіслати запит

Опис продукту

Вибираючи матеріал для важких розрізних стопорних шайб, необхідно враховувати три основні чинники: середовище використання (вологе чи корозійне), ступінь міцності болта та вартість.

（1）Найчастіше використовуваний матеріал: вуглецева сталь (пружинна сталь) + обробка поверхні

Стандартним матеріалом для важких розрізних стопорних шайб є пружинна сталь (така як сталь 65Mn, 70, C67S), яка має гарну еластичність і високу твердість (HRC 42–50). Однак гола сталь схильна до іржавіння, тому майже всі вони проходять поверхневу обробку.

Обробка поверхні	Відповідні сценарії	Переваги

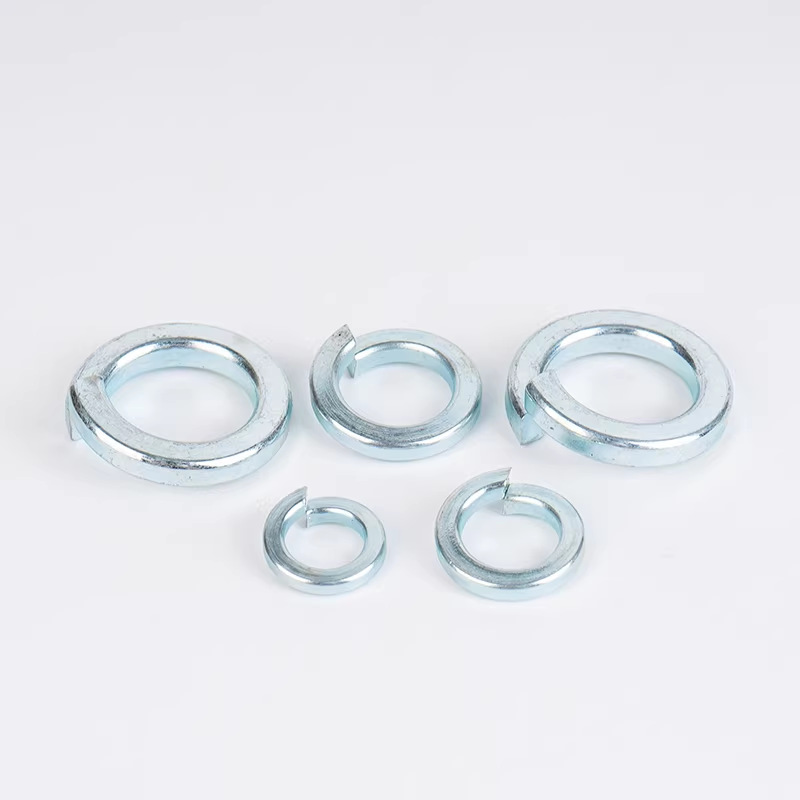

Оцинкований (жовтий цинк / синьо-білий цинк)	Сухе середовище в приміщенні, загальна промисловість	Найдешевший, з хорошою універсальністю
Dacromet (цинково-алюмінієве покриття)	На вулиці, на шасі автомобіля, у середовищі з високою вологістю та високим вмістом солі	Відсутність водневої крихкості, сольовий туман 500–1000+ годин
Механічна гальванізація	Високоміцні болти (клас 10,9/12,9)	Відсутність водневої крихкості, рівномірне покриття

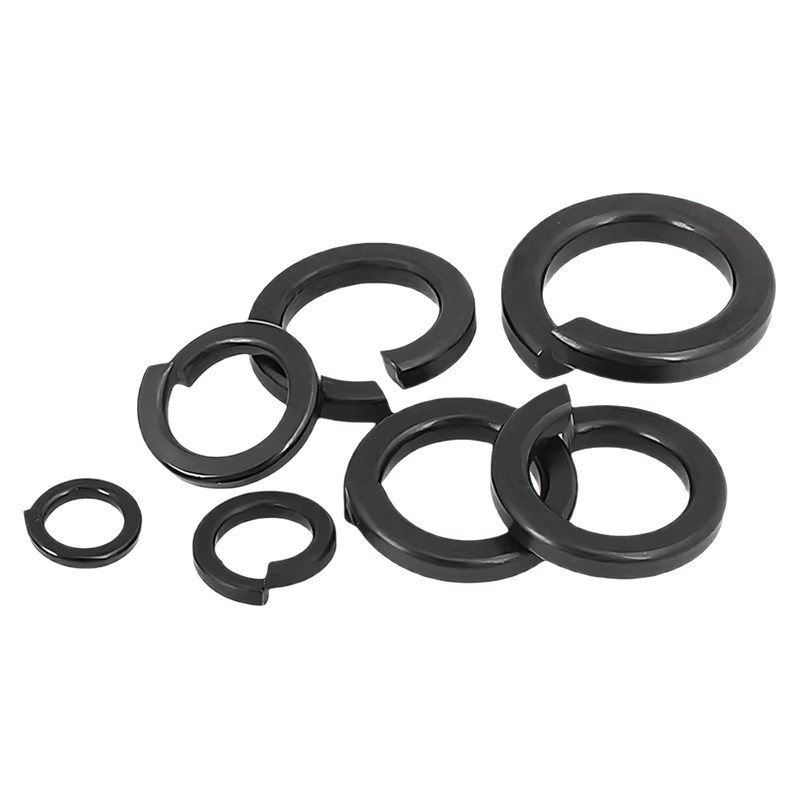

Чорний оксид	Точна збірка, сушка в приміщенні, на вигляд чорна	Відсутність водневої крихкості, майже відсутність зміни розмірів
Фосфатування	Для застосувань, що потребують змащування або покриття	Відсутність водневої крихкості, відмінна здатність зберігати масло

（2）Матеріал з нержавіючої сталі (пріоритет для запобігання іржі)

Якщо важкі розрізні стопорні шайби будуть контактувати з водою, вологим повітрям, хімікатами або сольовими туманами, просто виберіть нержавіючу сталь.

матеріал	Стійкість до корозії	Застосовне середовище	Вартість
A2 (нержавіюча сталь 304)	Загальна стійкість до корозії	Загальний для вологих середовищ, на вулиці та харчового обладнання	Середній
A4 (нержавіюча сталь 316)	Стійкість до іонів хлориду (солона вода, узбережжя, хімічна промисловість)	Морські платформи, кораблі, хімічні заводи	Високий

（3）Ступінь міцності болтів

Твердість важких стопорних шайб має відповідати твердості болта. Занадто м’яка шайба буде зім’ята, а занадто жорстка може пошкодити болт.

（4）Особливе середовище

①При високих температурах (>300°C) звичайна пружинна сталь втрачає еластичність. У цьому випадку використовуйте жароміцні сплави (наприклад, інконель) або дископодібні шайби, або не використовуйте шайби взагалі.

②За надзвичайно низьких температур (-50°C і нижче) звичайна вуглецева сталь стає крихкою. Тому слід вибрати нержавіючу сталь A2/A4.

③Поблизу сильних магнітних полів не можна використовувати феромагнітні матеріали (звичайну вуглецеву сталь). Замість цього виберіть латунь або нержавіючу сталь (зі слабким магнетизмом).

④Для провідності виберіть прокладку для фіксації зубів (зовнішні зуби/внутрішні зуби), виготовлену з нержавіючої сталі або оцинкованої вуглецевої сталі.

⑤Їжа/ліки, нержавіюча сталь A2 або A4, пасивація

FAQ

（1）Які основні переваги важких роздільних шайб порівняно зі стандартною роздільною шайбою?

Перевага полягає в більшій вантажопідйомності та довговічності. Його зовнішній діаметр більший, його товщина більша, а площа підшипника ширша, що дозволяє йому витримувати більш високий момент затягування.

（2）Чи можна використовувати разом із високоміцними болтами класу 10.9 та 12.9?

Так, але є обмеження, і це не рекомендується.

（3）Чи можна повторно використовувати важкі шайби?

Настійно не рекомендується використовувати повторно. Тому що важка прокладка під час першого встановлення зазнала значних деформацій, а її гострі краї були стерті та пошкоджені.

（4）Чому його краще використовувати на обладнанні з високою вібрацією?

Оскільки він спеціально розроблений, щоб витримувати сильні вібрації, удари та високі динамічні навантаження.

（5）Чи потрібно використовувати плоску шайбу разом під час встановлення?

Як правило, це не потрібно. Шайба спочатку була розроблена для безпосереднього з’єднання поверхонь з обох сторін для досягнення ефекту фіксації. Вставлення плоскої шайби в середину завадить її нормальному зчепленню та може спричинити її легше послаблення.

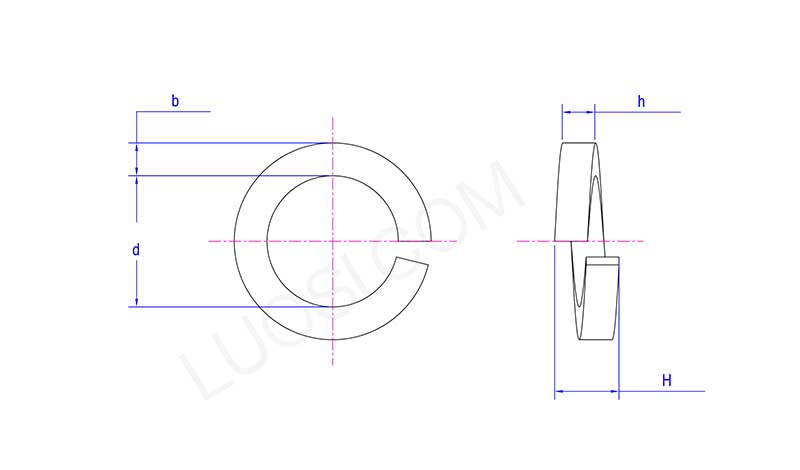

Heavy Split Lock Washers

Пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d хв	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
год хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H хв	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
