Самонарізний гвинт Torx DIN 7981

Самонарізний гвинт Torx фірми Xiaoguo® DIN 7981 – доступна довжина, покриття та матеріали на замовлення. Чудово підходить для сліпого складання або ліній з високим крутним моментом (без ексцентрика). Готові оптові ціни – запитуйте ціну.

Надіслати запит

Опис продукту

Відповідно до умов монтажу, фірмовий саморізний гвинт DIN 7981 torx, що постачається компанією Xiaoguo®, має наступні п’ять переваг, що робить його кращим вибором для промислових покупців, які бажають придбати надійні кріплення для застосування з високим крутним моментом.

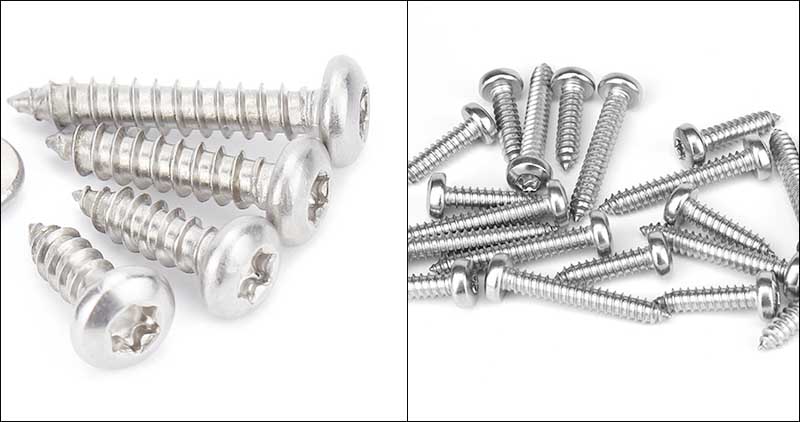

firm DIN 7981 torx tapping screw

Ситуації, що вимагають блокування з високим крутним моментом

Наприклад, під час кріплення металевого кронштейна до товстої сталевої пластини або твердої деревини, якщо використовується звичайний хрестоподібний паз, він може зісковзнути, коли зусилля буде занадто великим. 6-лопатева конструкція з шістьма пелюстками витримує більший крутний момент і не пошкоджує проріз, а також підходить для роботи з ударним або динамометричним ключем.

Поганий зір або вузький робочий простір

Наприклад, у кутах розподільної коробки або глибоко всередині шасі автомобіля, де очі не бачать головок гвинтів, можна покладатися лише на дотик. Коли гайковий ключ вставляється в 6 пелюсток, він автоматично вирівнюється і не схильний до нахилу. Крім того, він не вийде після введення.

Доступ для ремонту, який потребує частого розбирання та складання

Наприклад, оглядові кришки обладнання та задні кришки панелей приладів. 6 пелюстків можна неодноразово вставляти та знімати, не зношуючись так само швидко, як ті з поперечними прорізами. У поєднанні з матеріалом з нержавіючої сталі вони можуть використовуватися неодноразово протягом тривалого часу.

Автоматизована складальна лінія

Під час масового виробництва робітники працюють з електричною викруткою з фіксованим крутним моментом. 6 пелюсток щільно підігнані до гайкового ключа й не розв’язуються через вібрацію, скорочуючи час простою для регулювання. Плоска головка має просту форму, а вібростіл плавно подає гвинти.

М’які основні матеріали (пластик, тонкий алюмінієвий лист, композитні матеріали дерево-пластик)

Велика плоска поверхня твердої головки різьбового гвинта torx DIN 7981 може запобігти поглибленню; самосвердлувальні різьби формуються безпосередньо, на відміну від гвинтів, просвердлених машиною, для яких потрібні гайки або різьблення.

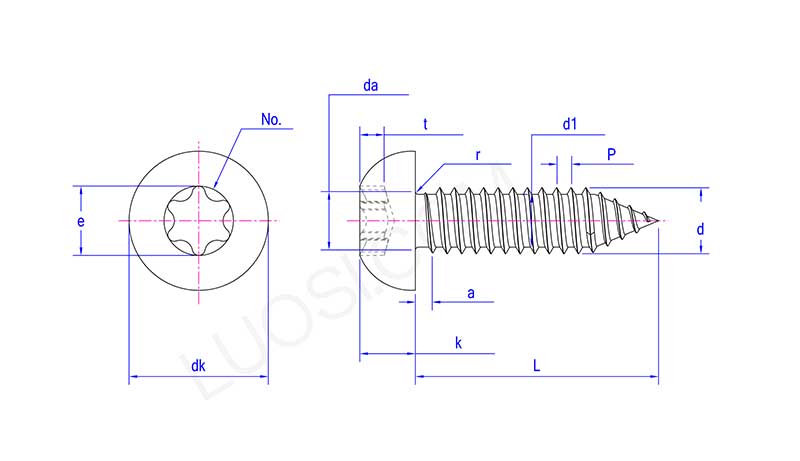

firm DIN 7981 torx tapping screw

Пн	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
да макс	3.5	4.1	4.9	5.6	6.3	7.3
dk макс	5.6	7	8	9.5	11	12
dk хв	5.3	6.64	7.64	9.14	10.57	11.57
k макс	2.4	2.6	3.1	3.7	4	4.6
k хв	2.15	2.35	2.8	3.4	3.7	4.3
r макс	0.1	0.1	0.2	0.2	0.25	0.25
немає	Т10	Т15	Т20	Т25	Т25	Т30
e	2.8	3.35	3.95	4.5	4.5	5.6
t макс	1.27	1.4	1.8	2.03	2.03	2.42
t хв	1.01	1.14	1.42	1.65	1.65	2.02
d макс	2.9	3.53	4.22	4.8	5.46	6.25
d хв	2.76	3.35	4.04	4.62	5.28	6.03
d1 макс	2.18	2.64	3.1	3.58	4.17	4.88
d1 хв	2.08	2.51	2.95	3.43	3.99	4.7

Індивідуальне обслуговування

Ми пропонуємо гнучкі послуги індивідуального налаштування для твердого гвинта torx DIN 7981.

Індивідуальний контент

Довжина: Стандартна довжина 4 - 120 мм

Діаметр: налаштований відповідно до ваших вимог

Форма голови: діаметр і висоту шапки можна трохи відрегулювати відповідно до креслення.

Специфікація 6 пелюсток: тип слота налаштовується відповідно до вказаного розміру свердла, який ви надаєте.

Тип різьби: тип АВ (звичайна самонарізна), тип С (з нарізною канавкою), трикутна замкова різьба.

Матеріал: вуглецева сталь; Нержавіюча сталь 304, 316; Латунь, алюмінієвий сплав.

Обробка поверхні: Електроцинкування (білий/жовтий цинк), гаряче цинкування, покриття Dacromet, чорніння, фосфатування, механічне цинкування.

Процес налаштування

Надайте креслення (у форматі PDF/DWG) або надішліть фізичні зразки із зазначенням кількості, матеріалів і вимог до поверхні.

2-денна оцінка

Після підтвердження буде виготовлено прес-форму та здійснено прототип. Зразки будуть готові через 7-15 днів.

Дрібносерійне пробне виробництво (500 - 2000 шт.) з подальшим тестуванням системної інтеграції. Якщо проблем не буде, то буде здійснюватися масове виробництво.

Резюме

Будь то зміна довжини різьбового гвинта Torx DIN 7981, зміна матеріалу або розробка абсолютно нових специфікацій, просто повідомте нам про свої вимоги, і ми знайдемо рішення.
