Подвійна коронна гайка з прорізом

Подвійна закріплена накидна гайка зі слотом збирається шляхом затягування, поки проріз не збігається з попередньо просвердленим отвором у відповідному болті або шпильці. Xiaoguo®, як виробник, прагне до сталого виробництва шляхом переробки та зменшення відходів.

Модель:GB/T 9458-1988

Надіслати запит

Опис продукту

Ця подвійна коронна гайка з шліцом є важливим компонентом системи рульового керування, системи підвіски та конструкції осі автомобілів. Його основною функцією є фіксація таких компонентів, як наконечник рульової тяги або кульовий шарнір, а також його можна міцно зафіксувати відкритим штифтом.

Після того, як ви затягнете круглу гайку з шліцом до відповідного моменту затягування, її шліц зрівняється з отвором на болті. Потім ви можете вставити в нього відкритий штифт, який не дозволить гайці обертатися, коли вона не повинна обертатися. Цей параметр безпеки має вирішальне значення для безпеки транспортного засобу - він гарантує, що ці важливі з'єднання залишаються герметичними навіть за умов постійної вібрації та рухомих навантажень.

Переваги продукту

У сільськогосподарських машинах, таких як трактори, зернозбиральні комбайни та плуги, подвійна коронна гайка з шліцом широко використовується - головним чином для обертових точок і з'єднувальних частин, які витримують величезний тиск. Ці машини повинні витримувати дуже інтенсивну вібрацію та ударні навантаження в робочому середовищі.

Тут надзвичайно важлива надійність шліцевих гайок із круглою головкою, оскільки вони забезпечують легкий для перевірки спосіб блокування та є міцним і надійним замковим пристроєм. Потрібно просто пропустити шплінт через проріз круглої головки і болта - це запобіжить розкручування гайки. Завдяки цьому сільгосптехніка може зберігати нормальну роботу та безпечний стан навіть у важких польових умовах.

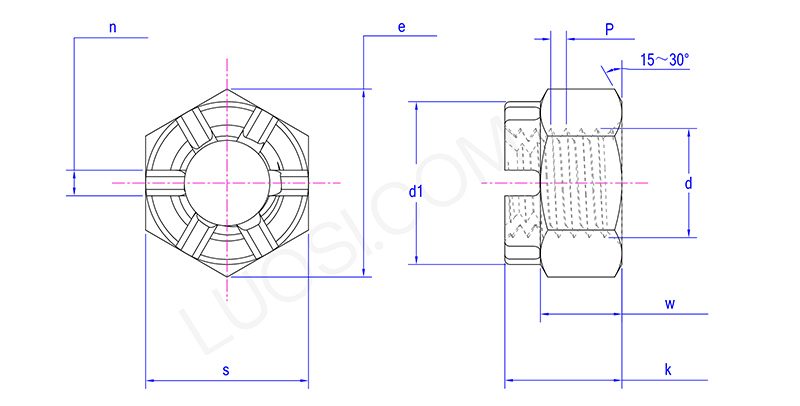

Параметри продукту

Пн	M18	М20	M22	M24	M27	М30	M33	M36
P	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2\|3
d1 макс	25	28	30	34	38	42	46	50
d1 хв	24.16	27.16	29.16	33	37	41	45	49
е мін	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k макс	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
k хв	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
n макс	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n хв	4.5	4.5	5.5	5.5	5.5	7	7	7
s макс	27	30	34	36	41	46	50	55
s хв	26.16	29.16	33	35	40	45	49	53.8
w макс	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
w хв	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

FAQ

З: Яка основна функція подвійної корончатої гайки з пазом?

A: Основне завдання подвійної закріпленої корончатої гайки з шліцом — щільно зафіксувати різьбовий болт або шпильку, щоб вони не ослабилися під час вібрації. Він має таку коронну (або зубчасту, як з маленькими насічками) конструкцію, яка дозволяє просунути шплінт або страхувальний дріт крізь прорізи та отвір у болті. Це створює міцний механічний замок, який не ковзатиме.

Ось чому ця накидна гайка з шліцом є обов’язковою для важливих для безпеки робіт, наприклад, в автомобільній чи аерокосмічній промисловості.
