Гвинти з шестигранною головкою DIN 571 hHad

Xiaoguo®Лідер продажів DIN 571 Гвинти з шестигранною головкою – міцні болти з шестигранною головкою з грубою різьбою та шестигранною головкою для закручування гайкового ключа. Хвостовик без різьби щільно затягує з’єднання. Купуйте знижку на оптові замовлення.

Надіслати запит

Опис продукту

Гвинти з шестигранною головкою DIN 571 від виробника XiaoGuo - це міцний самонарізний кріпильний елемент із шестигранною головкою, різьбовим хвостовиком із грубими зубцями та конічним наконечником на кінці. Розміри протилежних сторін головки відповідають стандартним специфікаціям. Його можна використовувати торцевим, ріжковим або розвідним ключем. Профіль різьби глибокий і крок широкий. Зазвичай це часткова різьба з ділянкою без різьби біля головки, яка використовується для кріплення металевих компонентів або важкого обладнання на дерев’яній основі.

Під час використання необхідно заздалегідь просвердлити напрямні отвори в деревині, а потім загвинтити гвинти з шестигранною головкою DIN 571. Механічне зчеплення між різьбою та деревними волокнами створить високу стійкість до підйому та зсуву. Зазвичай матеріалом є вуглецева або нержавіюча сталь. Матеріали з вуглецевої сталі зазвичай потребують обробки поверхні.

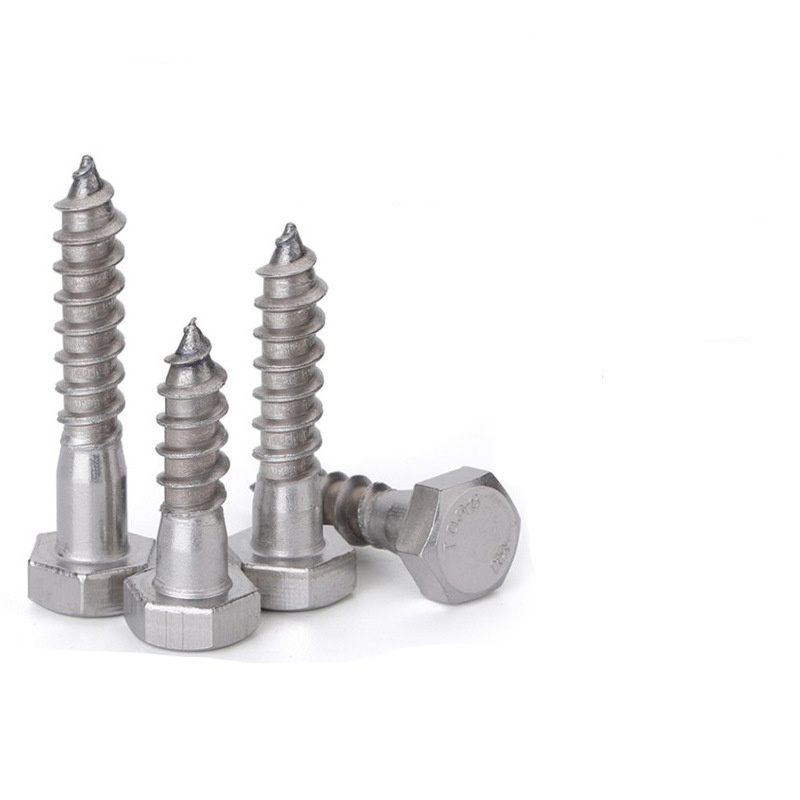

DIN 571 Hex hHad Lag Screws

Презентація структури

Гвинти з шестигранною головкою DIN 571 — це кріпильні елементи, спеціально розроблені для з’єднань деревини у важких умовах. Їх будова складається з трьох частин: головки, стрижня і верхівки. Ці частини працюють разом для досягнення високої міцності кріплення.

1. Структура голови

Головка має стандартну шестигранну форму, розмір якої відповідає DIN 571. Її висота становить приблизно 60–70% діаметра різьби. Ця шестигранна форма дозволяє додавати до нього великий крутний момент без ковзання. Нижня частина головки плоска, і зазвичай для неї слід використовувати плоску шайбу. Це розподіляє тиск і запобігає втягуванню голови в дерево.

2. Будова стрижня та нитки

Різьба — це груба дерев’яна різьба з набагато більшою відстанню, ніж звичайна метрична різьба. Вони не тягнуться до головки – у верхній частині є гладка частина, приблизно від однієї третини до половини довжини гвинта. Гребінь нитки досить гострий, а корінець округлий. Це допомагає йому розрізати волокна деревини та уникає слабких місць. Гладкий хвостовик такого ж діаметру, як нитка, або трохи менше.

3. Структура наконечника

Наконечник конусоподібний, з кутом близько 30-45 градусів. Він не дуже гострий – скоріше трохи тупий. Коли ви запускаєте його в попередньо просвердлений отвір, наконечник спрямовує гвинти з шестигранною головкою DIN 571 прямо, щоб він не входив криво. У м’якій деревині наконечник може трохи відштовхнути волокна вбік і допомогти їй самозапуститися. Але в деревині листяних порід це в основному лише напрямні – вам все одно потрібно просвердлити направляючий отвір.

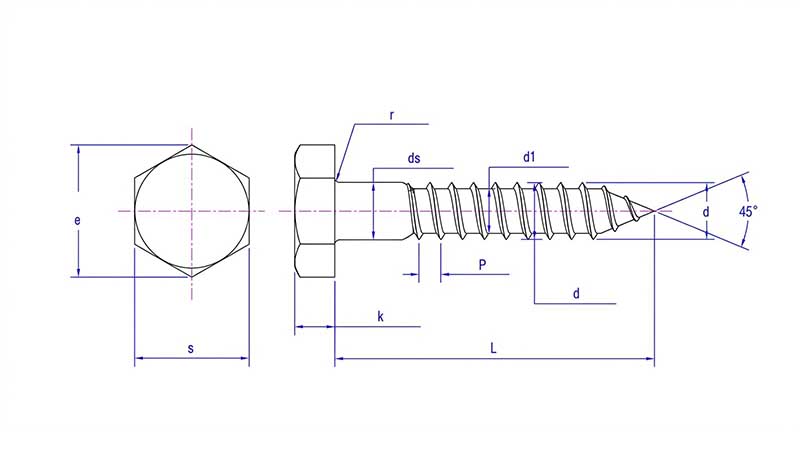

DIN 571 Hex hHad Lag Screws

Пн	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d макс	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d хв	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 макс	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 хв	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds макс	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds хв	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s макс	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s хв	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e макс	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
е мін	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k макс	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k хв	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r макс	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r хв	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
