Надійна затискна гайка

Надійна затискна гайка є чудовим рішенням для застосувань, які вимагають міцної постійної різьбової точки кріплення в тонких листах. Відповідність різноманітним специфікаціям є сильною стороною Xiaoguo® для постачальників.

Модель:QIB/IND CLA

Надіслати запит

Опис продукту

Порівняно зі зварювальними гайками, надійні затискні гайки не спричиняють теплової деформації, не змінюють структуру металу, не пошкоджують покриття та не створюють ризику випаровування. Вони швидше встановлюються і часто міцніші, якщо використовувати на тонких листах.

Порівняно з гайками з кліткою або гайками PEM, наша гайка створює міцніше та міцніше з’єднання, яке краще витримує вібрації. Їм не потрібні ці складні деталі клітки чи робота залежить від натягу пружини.

На відміну від заклепкових гайок, вам не потрібен доступ до задньої сторони, щоб встановити надійну затискну гайку. Зазвичай вони мають більшу міцність проти виштовхування та сидять нижче з того боку, де вони встановлені.

Деталі продукту:

Надійні затискні гайки пропонують велику цінність: вони швидкі у використанні, міцні, надійні, економлять гроші, пропонують більше варіантів дизайну та кращі для навколишнього середовища. Вони є ключовою частиною сучасної обробки листового металу.

Що буде далі? Змушуючи їх працювати з надміцними сталями та легшими сплавами, поєднуючи їх із інтелектуальними системами встановлення, які перевіряють якість під час роботи, створювали менші для електроніки та використовували більш спеціалізовані покриття. Гайка й надалі залишатиметься важливим рішенням, що розвивається, для виготовлення міцних та ефективних вузлів у всьому світі.

Як це працює?

Надійні затискні гайки – це кріплення, яке залишається на місці після встановлення, з уже вбудованою гайковою частиною. Його основа має невеликі виступи або накатки. Коли ви вставляєте його, високий тиск змушує листовий метал навколо нього згинатися в ці виступи. Це створює міцний механічний замок, який витримує вібрацію. Цей процес холодного формування означає, що вам не потрібно зварювання чи клей.

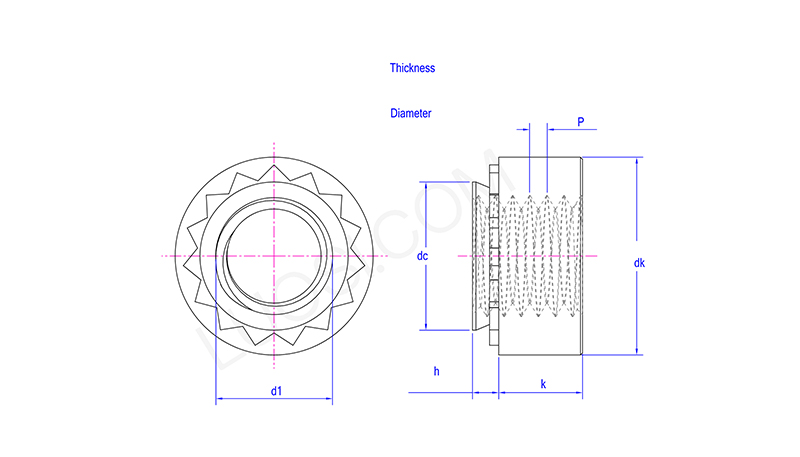

Пн	М2,5-2	М3-0	М3-1	М3-2	М3,5-0	М3.5-1	М3.5-2	М4-0	М4-1	М4-2	М5-0
P	0.45	0.5	0.5	0.5	0.6	0.6	0.6	0.7	0.7	0.7	0.8
постійний струм макс	4.2	4.2	4.2	4.2	4.73	4.73	4.73	5.38	5.38	5.38	6.33
dk хв	6.05	6.05	6.05	6.05	6.85	6.85	6.85	7.65	7.65	7.65	8.45
dk макс	6.55	6.55	6.55	6.55	7.35	7.35	7.35	8.15	8.15	8.15	8.95
k хв	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.75	1.75	1.75	1.75
k макс	1.75	1.75	1.75	1.75	1.75	1.75	1.75	2.25	2.25	2.25	2.25
h кодер	2	0	1	2	0	1	2	0	1	2	0
h макс	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77
Товщина монтажної пластини мін	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8
Діаметр монтажних отворів мін	4.22	4.22	4.22	4.22	4.75	4.75	4.75	5.41	5.41	5.41	6.35
Діаметр монтажних отворів макс	4.3	4.3	4.3	4.3	4.83	4.83	4.83	5.49	5.49	5.49	6.43
d1	M2.5	M3	M3	M3	M3.5	M3.5	M3.5	M4	M4	M4	M5
