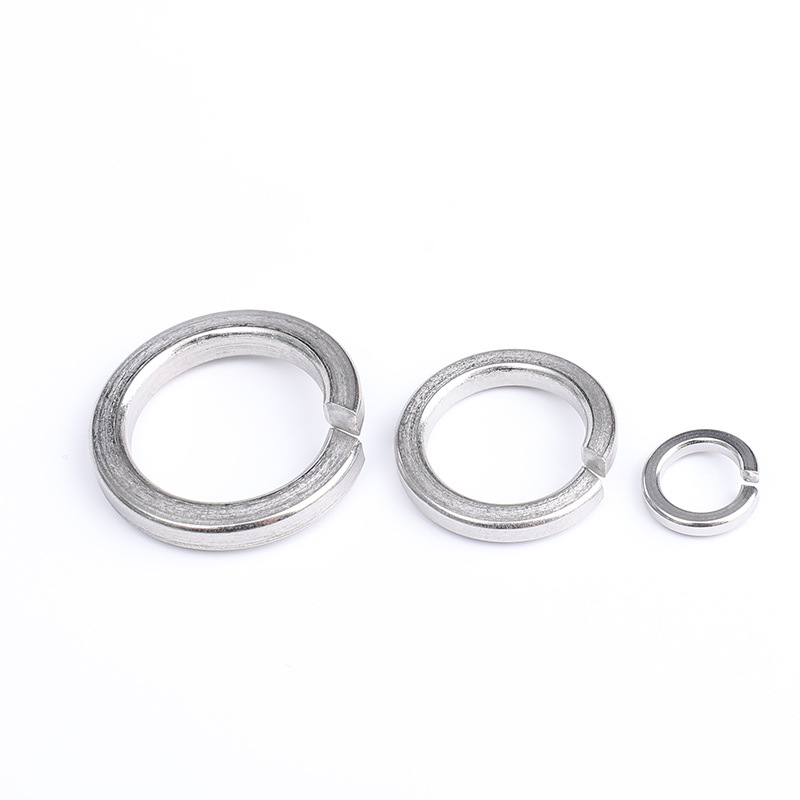

Стопорна шайба

Порівняно з іншими типами деталей, що запобігають ослабленню, стопорна шайба Collar Lock Washer виробництва Xiaoguo® Factory має меншу товщину. При використанні вони економлять більше місця і займають менше, що робить їх придатними для компактних конструкцій.

Надіслати запит

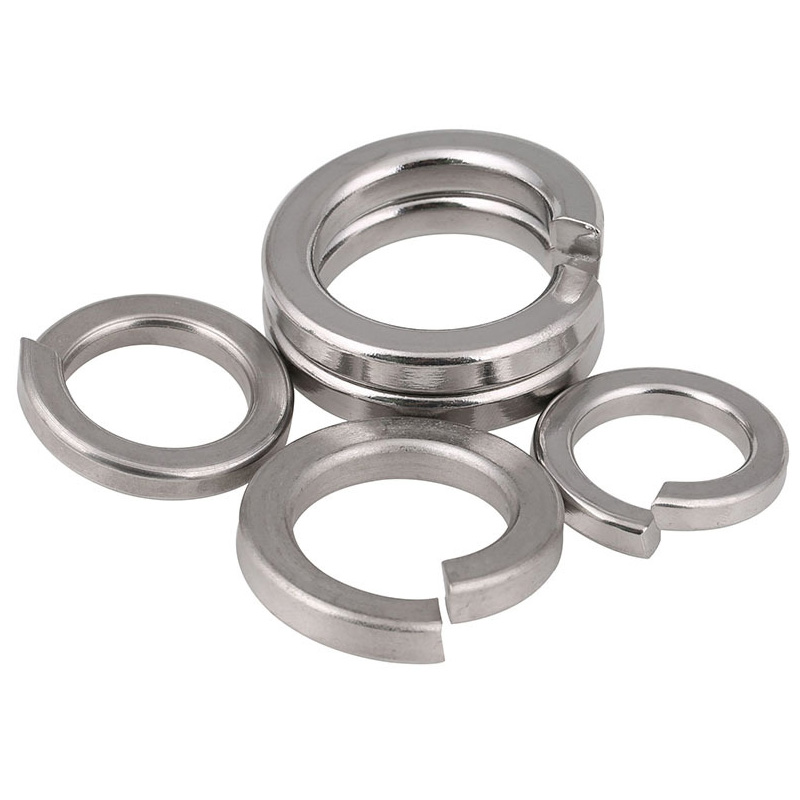

Опис продукту

Причина, чому замкова шайба Collar Lock Washer може економити простір без шкоди для ефекту фіксації, полягає в точному відокремленні її товщини та конструкції зовнішнього діаметра від її функції: зовнішній діаметр зменшений для полегшення встановлення у вузьких просторах, тоді як товщина стає товщою як фізична компенсація можливої втрати сили фіксації після зменшення зовнішнього діаметра.

Основна причина: тонкий зовнішній діаметр не означає абсолютно тонку форму; скоріше, це конфігурація "товсте ядро та тонкі краї".

（1）Зовнішній діаметр (OD): менший

Безпечно встановлюйте його в глухі отвори, на кінці внутрішніх шестигранних гвинтів або в обмежених місцях, оточених іншими компонентами.

（2）Товщина: товщі

Компенсуйте можливу втрату еластичності пружини через зменшення зовнішнього діаметра стопорної шайби з коміром, переконайтеся, що вона може підтримувати монтажну поверхню, і гарантуйте, що сила фіксації не зменшиться.

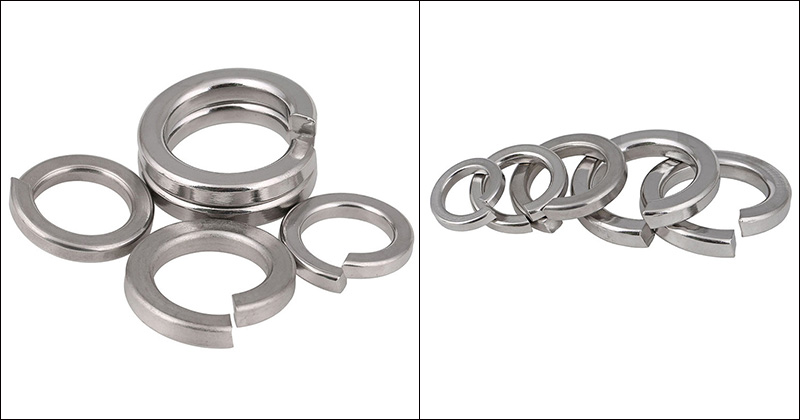

Collar Lock Washer

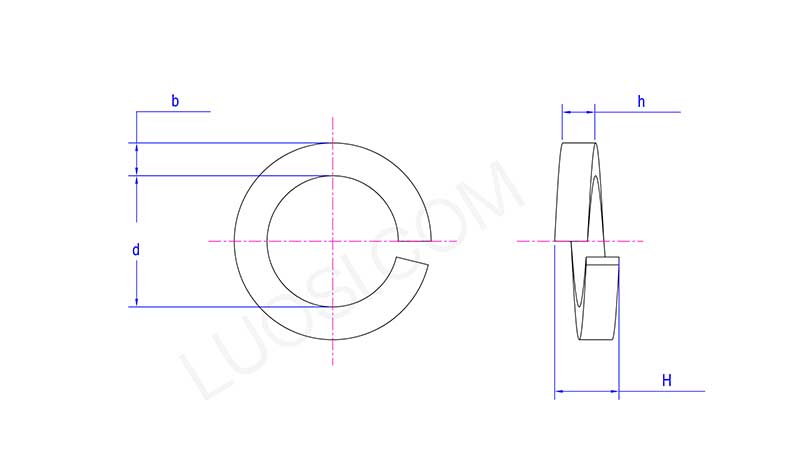

Пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d хв	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
год хв	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H хв	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Типові сценарії застосування для економії місця

Застібка Collar Lock Washer в основному використовується в ситуаціях, коли потрібна висока міцність проти ослаблення в обмеженому просторі, особливо коли використовується разом із гвинтами з головкою під торцевий ключ.

（1）Автомобілі та гоночні автомобілі

Використовується у високонадійних компактних приміщеннях, таких як двигуни, підвіски, силові агрегати тощо, одночасно досягаючи зменшення ваги та забезпечення безпеки.

（2）Аерокосмічна та військова сфера

Використовується в авіаційних двигунах, кабінах та в інших випадках, де вага та простір дуже обмежені. Замкова шайба часто використовується при складанні двигунів, фюзеляжів і шасі для забезпечення надійності в екстремальних умовах. Крім того, цей тип шайби також часто використовується для різноманітних кріплень у військових транспортних засобах, вертольотах і винищувачах.

(3) Точні машини та промислова автоматизація

Використовується в обладнанні з обмеженим простором, наприклад у прецизійному обробному обладнанні, промислових машинах, з’єднаннях роботів і автоматизованих складальних лініях. Оскільки зовнішній діаметр менший, він легко встановлюється там, де простір обмежений, і забезпечує високу точність вирівнювання, яка потрібна для точного складання.

(4) Електротехніка та електроніка

Використовується всередині електронних пристроїв, роз’ємів, панелей і подібних місць. Ця стопорна шайба з коміром забезпечує міцне замикання без необхідності додаткових шайб – компактний спосіб зберегти речі щільними під час вібрації.

(5) Важка промисловість і будівництво

У важкій техніці, будівельному обладнанні та металоконструкціях компактний розмір цієї шайби робить її вибором для інженерів, яким потрібна надійна стійкість до вібрації та захист від ослаблення.
