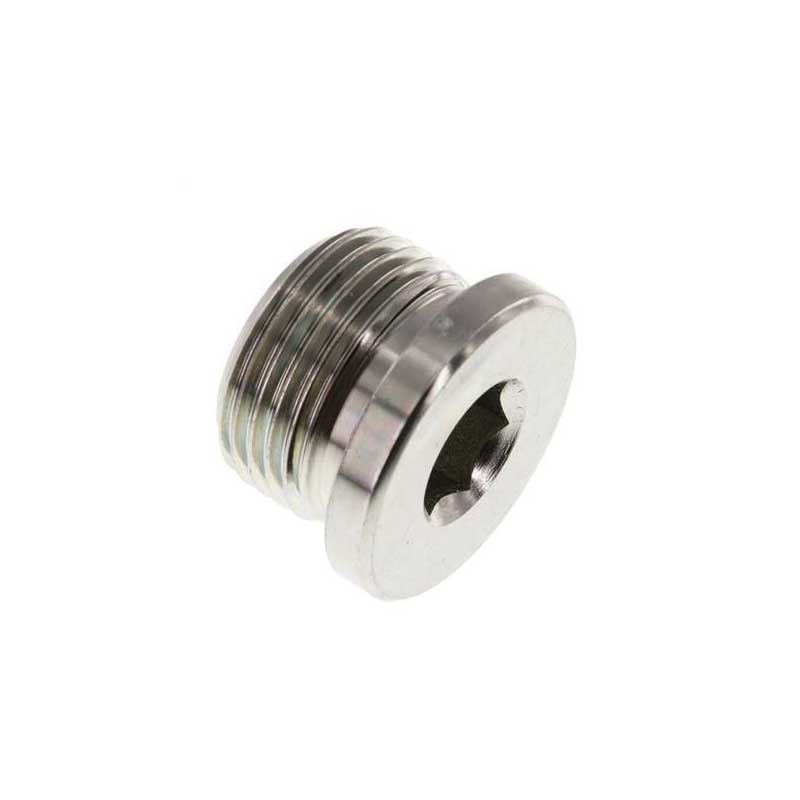

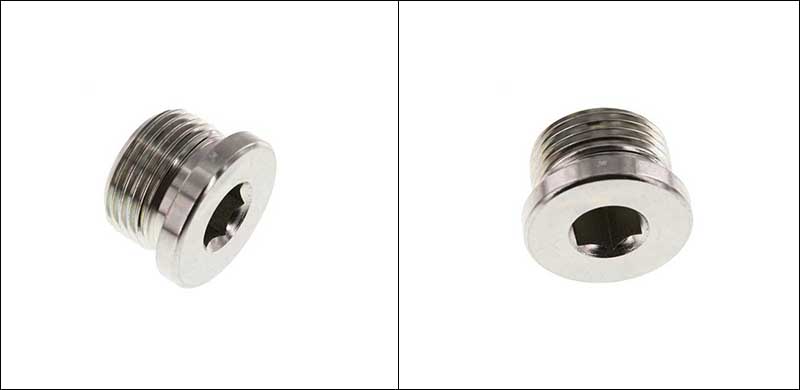

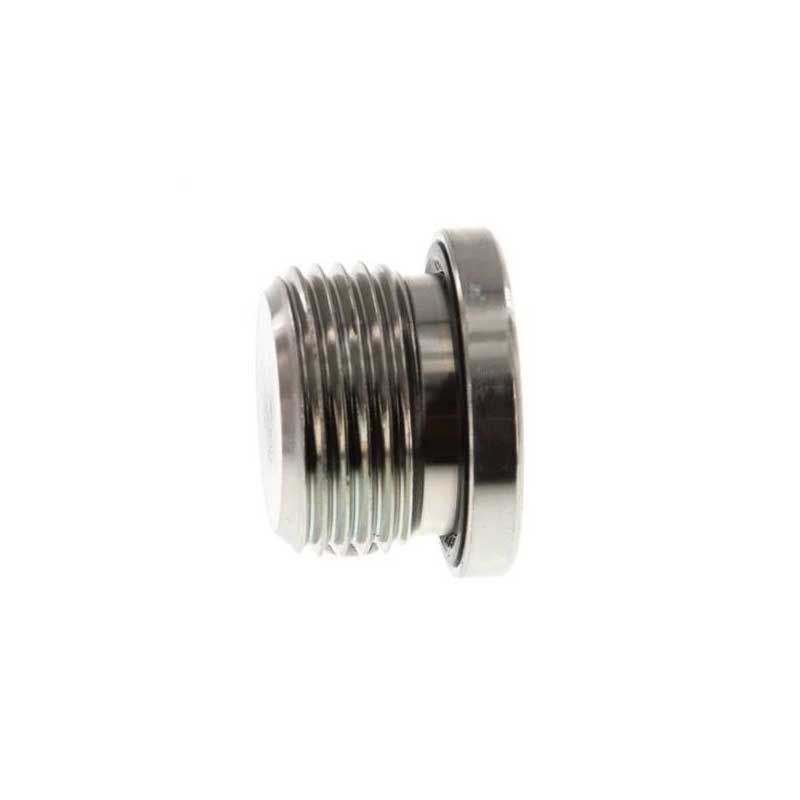

Порожниста шестигранна гідравлічна заглушка BSP

Загальні технічні характеристики порожнистої шестигранної гідравлічної заглушки BSP з зовнішнім невільним ущільненням від G1/8 дюймів до G3 дюймів. Різні продукти можуть мати незначні відмінності в певних розмірах. Ось декілька типових прикладів розмірів для довідки:

Етапи встановлення

Ключ до встановлення порожнистої шестигранної гідравлічної заглушки BSP Male Captive Seal — це «точне керування крутним моментом» і «захист ущільнювального елемента». Весь процес можна розділити на три етапи.

【1】Підготовка перед встановленням

（1）Очищення та перевірка: Ретельно очистіть гідравлічні порти та різьбу порожнистої шестигранної гідравлічної заглушки BSP, видаливши масляні плями, залізні стружки та інші забруднення. Також перевірте, чи не подряпано чи деформовано ущільнювальне кільце проти від’єднання на гвинтовій кришці.

（2）Заборонити намотування стрічок сировини: не намотуйте стрічки сировини та не наносите герметик на нитки.

【2】Правильна процедура встановлення

（1）Попереднє затягування вручну: вирівняйте порожнисту шестигранну гідравлічну заглушку BSP з зовнішнім невивільним ущільненням із гідравлічним портом і вставте її, переконавшись, що різьби правильні та немає опору. Затягніть його вручну до тих пір, поки його неможливо буде затягнути далі.

（2）Затягування динамометричним ключем: використовуйте внутрішній шестигранний ключ і обов’язково використовуйте динамометричний ключ для остаточного затягування. Це найважливіший крок у запобіганні витоку.

（3）Критерій оцінки: затягуйте, доки ущільнювальне кільце не буде в ідеальному контакті з плоскою поверхнею порту.

【3】Довідкове значення крутного моменту

Зверніться до наступного загального діапазону крутних моментів для прямих різьб BSP (одиниця: Н·м):

【4】 Остаточна перевірка та тестування

Після завершення встановлення необхідно провести перевірку на герметичність після того, як у системі буде створено тиск. Скористайтеся серветкою, щоб протерти навколо гвинтової кришки та перевірити, чи немає масляних плям. Якщо виявлено витік, не затягуйте його повторно. Натомість зніміть його, щоб перевірити ущільнення та різьбу. При необхідності замініть їх.
