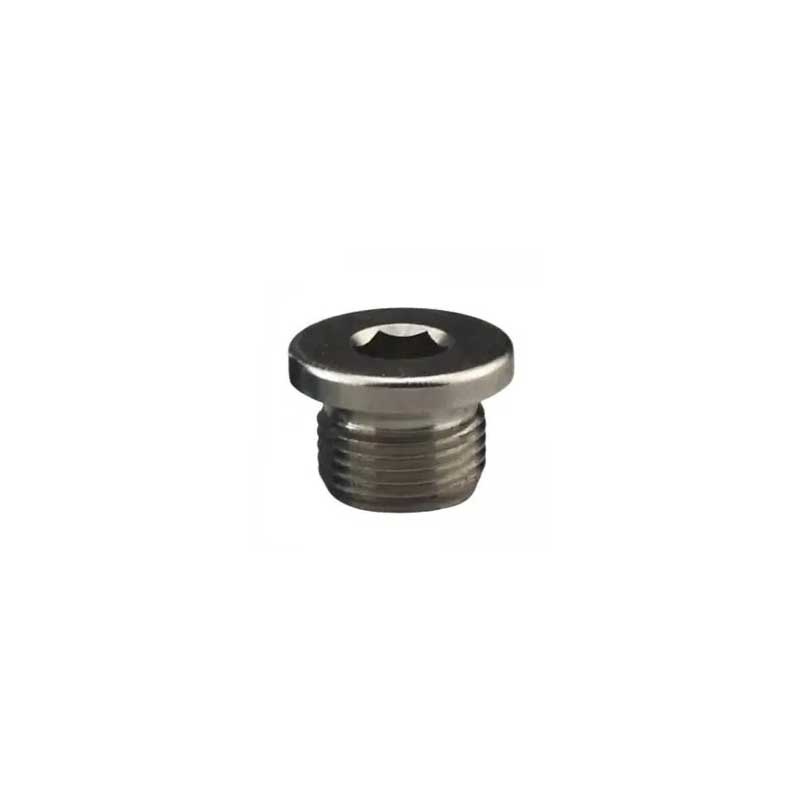

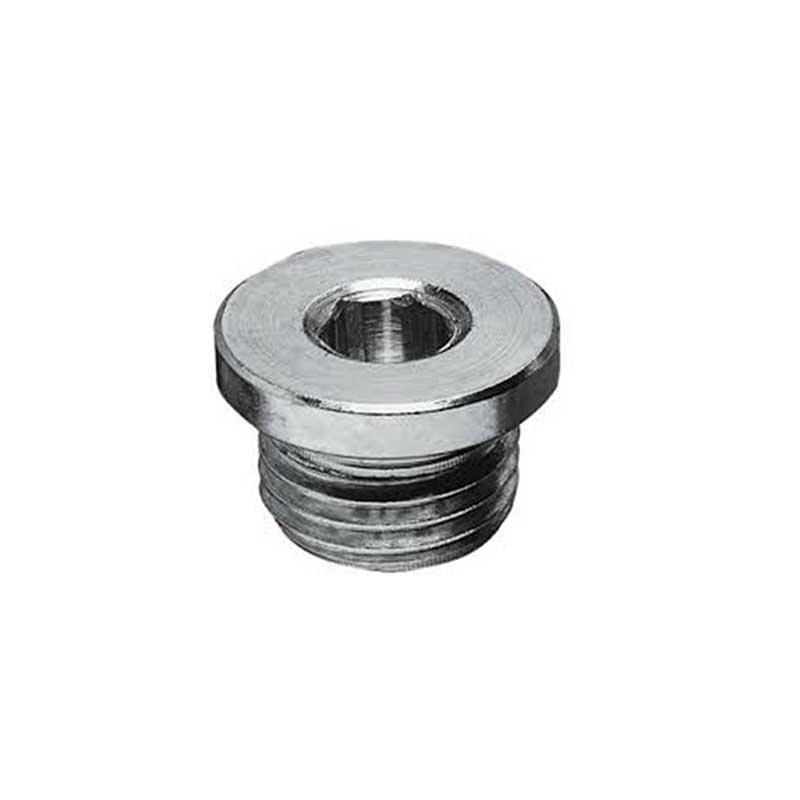

Порожниста шестигранна заглушка BSP

Ми рекомендуємо купувати штекер Xiaoguo® BSP Male Captive Hollow Hex у великих кількостях. Цей продукт має сильну адаптивність і може працювати в широкому діапазоні умов тиску та температури, що дозволяє йому легко справлятися з різними складними робочими середовищами.

Модель:IS09974-2Type E

Надіслати запит

Опис продукту

виробничий процес

【1】Формування заготовки

Щоб перетворити пруткові або дротяні матеріали в заготовки, наближені до кінцевої форми, існує два основних способи:

Метод процесу	Застосовні сценарії
Холодний заголовок	Масове виробництво, особливо для малих і середніх різьбових штекерів BSP.
Гаряче кування	Пробки великогабаритні, складної форми або з особливими вимогами до механічних властивостей.

BSP Male Captive Hollow Hex Plug

【2】Прецизійна обробка

（1）Токарна обробка: за допомогою токарного верстата з ЧПК ключові частини заготовки ретельно обробляються для підготовки до наступних процесів. Наприклад, ущільнювальна поверхня для установки ущільнювального кільця обточується, а фаски обточуються.

（2）Свердління: для порожнистої шестигранної заглушки з різьбленням BSP, для якої потрібні масляні канали та інші конструкції, будуть виконані операції свердління.

（3）Обробка внутрішнього шестикутника: це ключовий процес для створення внутрішньої шестикутної канавки.

①Холодне формування: для великомасштабних виробів шестикутні отвори можна формувати безпосередньо під час процесу холодного вивантаження, що є надзвичайно ефективним.

②Штампування: для певних процесів використовується пуансон із шестикутною призмою, щоб притиснути внутрішній шестикутник до головки заготовки.

③Фрезерування з ЧПК: для невеликих кількостей або замовлень із особливими вимогами можна використовувати фрезерний верстат з ЧПК для точного виконання шестикутних отворів.

（4）Обробка різьби: Тонка обробка різьби BSP є вирішальним кроком у всьому виробничому процесі та має життєво важливе значення для кінцевої продуктивності.

①Основний метод: деталь формується цільним шматком за допомогою процесу точіння різьби за допомогою токарного верстата з ЧПК. У процесі точіння потрібен спеціальний інструмент для нарізання різьби 55°.

②Контроль розмірів: точність розмірів нитки є основою. Під час виробничого процесу вимірювальні блоки та упори будуть використовуватися для суворої перевірки, щоб гарантувати відповідність таких параметрів, як крок і середній діаметр різьби.

BSP Male Captive Hollow Hex Plug

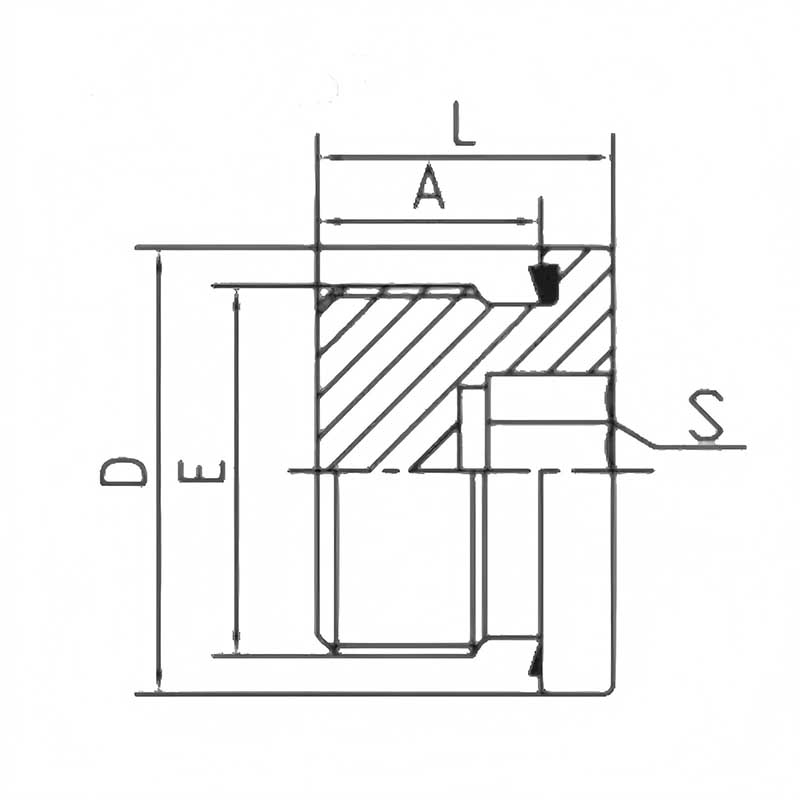

ЧАСТИНА №	НИТКА	ПОЛОНЕНИЙ	РОЗМІРИ					MPA
ЧАСТИНА №	E	РЕД	A	L	S	D	Н.М	ПН
SEG02	G1/8”X28	ED—10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED—14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ЕД—17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ЕД—21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ЕД—27	16	21	12	32	21-140	40
SEG16	G1"X11	ЕД—33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ЕД—42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	ЕД—48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ЕД—60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED—B40	-	-	27	-	340-400	31.5

【3】 Термічна обробка

Загартування та відпуск: ми проводимо процес термічної обробки – спочатку загартування, потім відпуск при високій температурі. Результатом цього є те, що матеріал BSP Male Captive Hollow Hex Plug стає міцнішим і менш схильним до руйнування.

【4】Оздоблення поверхні

(1) Оцинкування – це найпоширеніший і найдешевший варіант. Забезпечує основний захист від іржі. Ви часто побачите його в білому, синьому або жовтому кольорах.

(2) Нікельоване покриття – воно довше стійке до іржі, ніж цинкове покриття, і має більш блискучий вигляд.

(3) Dacrotizing – це цинк-алюмінієве покриття без хрому. Він дуже добре протистоїть іржі та може витримувати випробування сольовим туманом набагато довше, ніж звичайне цинкування. Він добре працює в дійсно суворих корозійних середовищах.

(4) Чорний оксид – створює чорне покриття на поверхні. Це трохи допомагає проти іржі та гарно виглядає, але легко дряпається.

【5】Ущільнення

(1) Спосіб складання – ми використовуємо автоматичні або напівавтоматичні машини, щоб точно вставити ущільнювальне кільце в канавку на торцевій поверхні порожнистої шестигранної пробки BSP.

(2) Конструкція, що запобігає від’єднанню – Канавка має точний розмір, щоб ущільнювальне кільце міцно залишалося на місці. Він не впаде під час транспортування, встановлення або пізніше, коли ви використовуєте вилку.
