Приварні гайки типу Т-образного кріплення

Визначальною характеристикою зварних гайок Anchor Like T Style є їх характерний Т-подібний профіль із широким базовим фланцем. Xiaoguo® використовує матеріали від різних постачальників, включаючи вуглецеву сталь, нержавіючу сталь і сплави, для різних застосувань.

Модель:JIS B1196-3.2-1994

Надіслати запит

Опис продукту

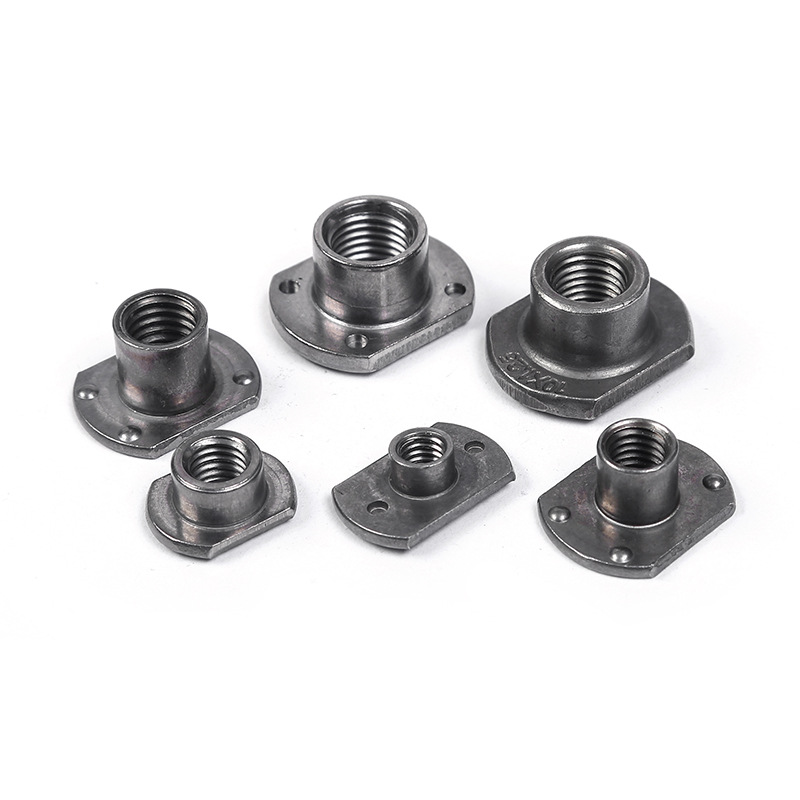

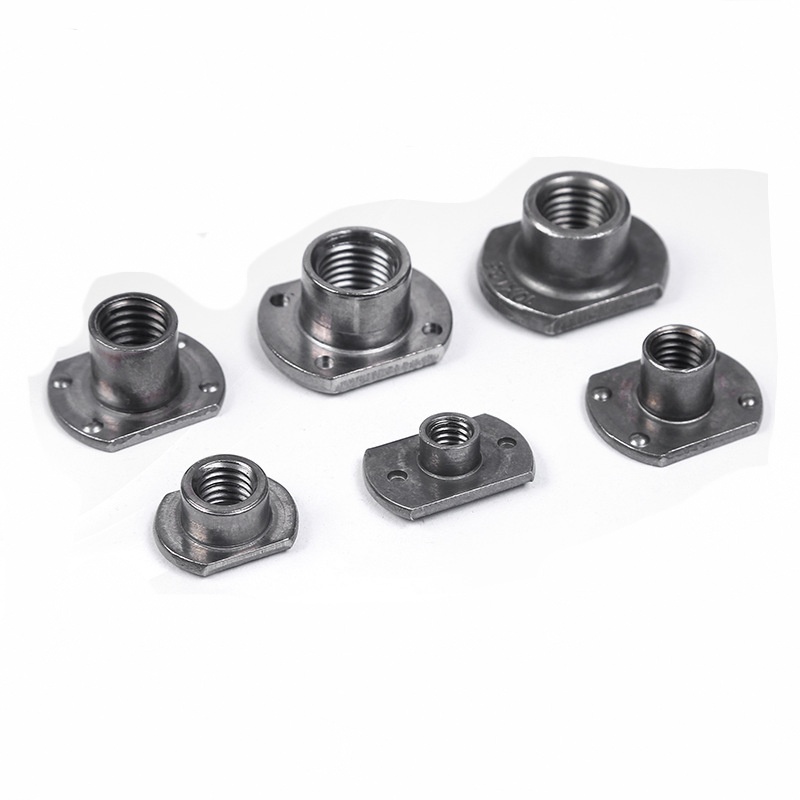

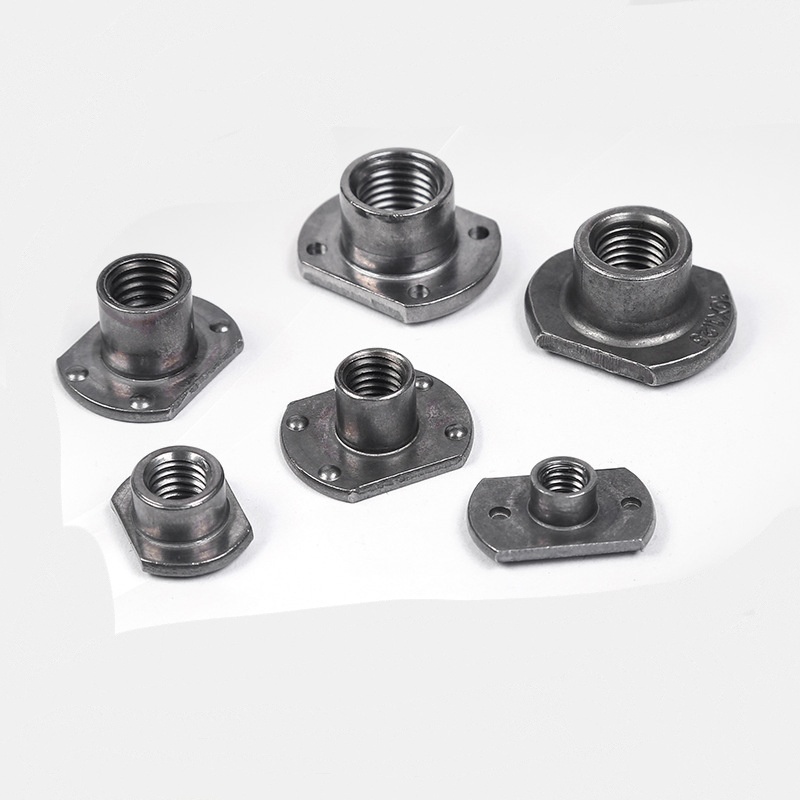

Зварювальні гайки Anchor Like T — це спеціальні кріпильні деталі, виготовлені для щільного та міцного приварювання до листового металу за допомогою виступаючого зварювання. Вони виглядають як буква «Т» — із зазубреними ніжками та великим фланцем на основі. Вони створюють міцне, надійне кріплення з внутрішньою різьбою прямо на металевих панелях. Ці гайки дуже важливі в промисловості, де потрібні міцні різьбові з’єднання, але не можна дістатися до задньої сторони. Те, як сконструйовані зварювальні гайки у формі анкера, означає, що вони краще протистоять висмикуванню або відкручуванню, ніж багато інших зварювальних гайок. Ось чому вони є ключовою частиною виготовлення міцних вузлів з листового металу.

Деталі продукту:

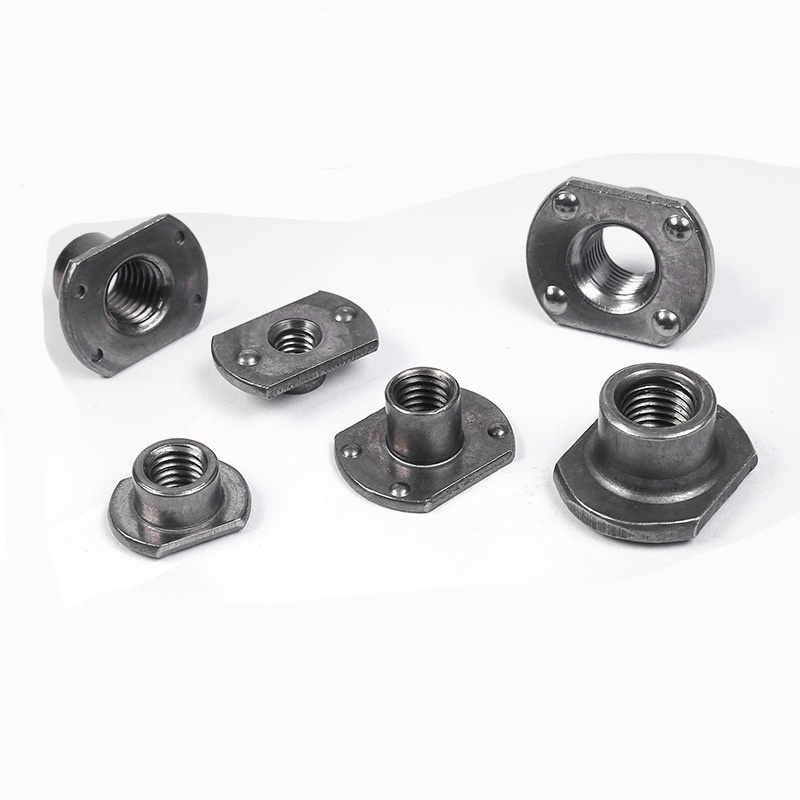

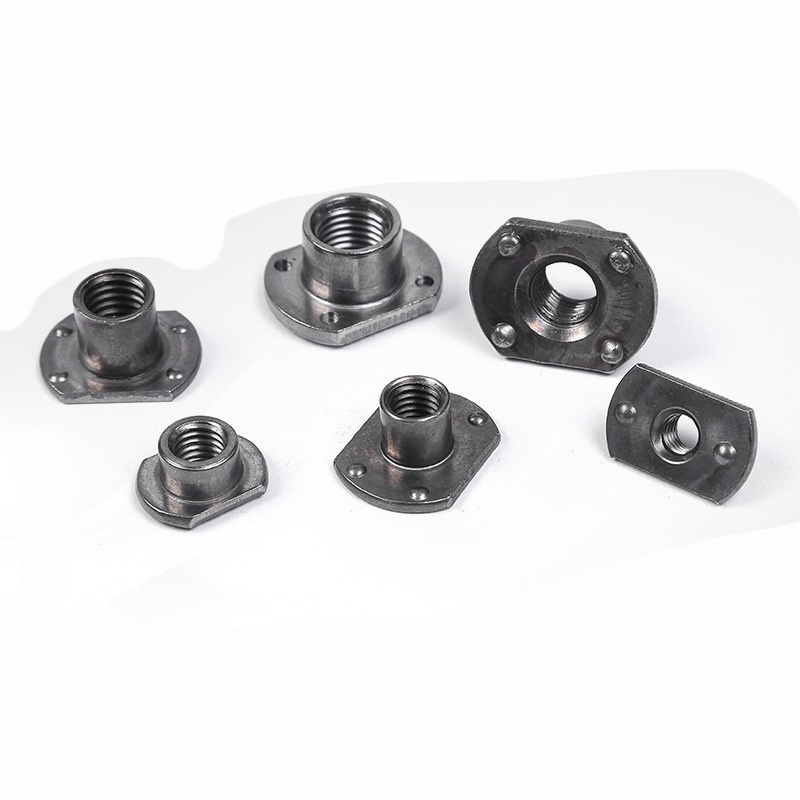

Зварювальні гайки типу Anchor Like T відрізняються від вбудованого базового фланця з точними маленькими виступами під зварювання — зазвичай три або чотири. Ці виступи фокусують зварювальний струм і тепло, що полегшує їх швидке та чисте сплавлення з основним металевим листом за допомогою міцного зварного шва.

Зварювальні гайки у вигляді анкера Т-образного типу призначені для роботи з автоматизованими системами. Вони плавно подаються в зварювальне обладнання і щоразу залишаються в правильному положенні. Після зварювання сторона, до якої можна дотягнутися, рівна, жодні частини не стирчать. Їхнє головне завдання полягає в ефективному та безпечному впровадженні міцної фіксованої внутрішньої різьби в тонкі матеріали.

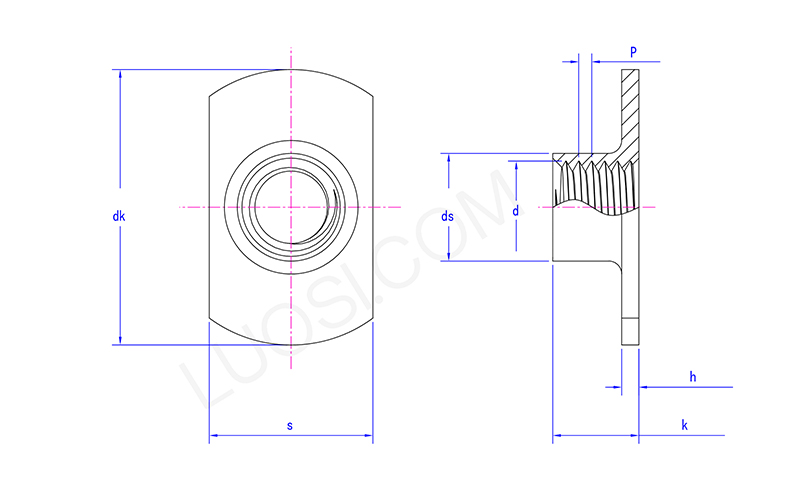

Пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1.25	1,25 丨 1,5	1,5 × 1,75
dk макс	23.7	24.7	27	29	33.2	37.2
dk хв	22.3	23.3	25	27	30.8	34.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
s хв	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
ds хв	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
k хв	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
год хв	1	1	1.35	1.35	1.7	1.7

Переваги продукту:

Т-подібні анкерні зварювальні гайки встановлюються швидше та економлять витрати на оплату праці завдяки Т-подібному виступу, який тримається на місці. Ця конструкція означає, що вам не потрібні окремі затискачі чи пристосування під час зварювання — вони залишаються в потрібному місці, а якість залишається незмінною. Їх унікальна форма також не дає їм обертатися самостійно.
